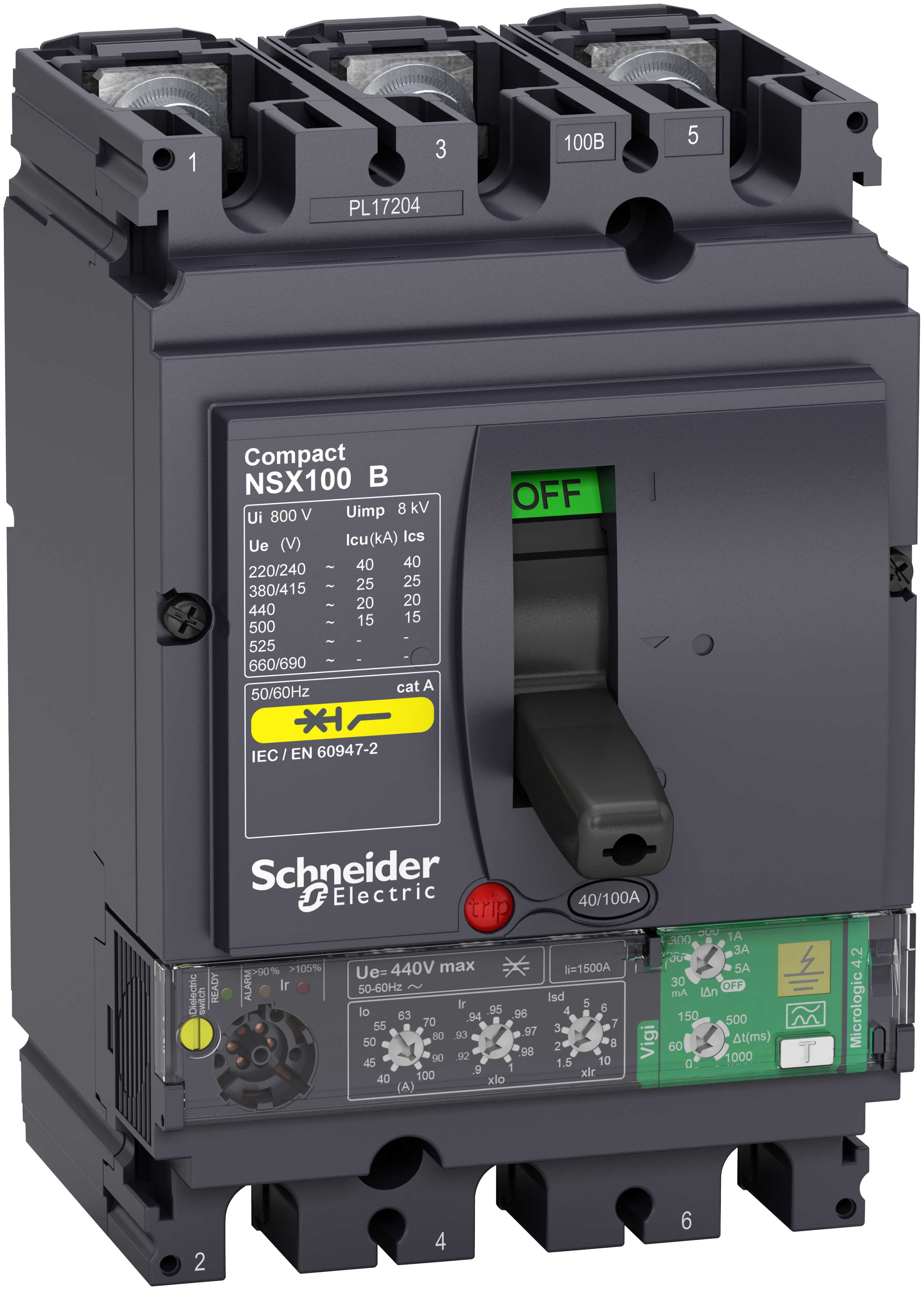

Schneider Electric - Effektbryter NSX100B med Micrologic 4.2 100A 3p, med Jordfeilvern

Schneider Electric - Effektbryter NSX100B med Micrologic 4.2 100A 3p, med Jordfeilvern

Schneider Electric

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Nominell kontinuerlig strøm Iu - 100 A

  • Nominell verdi kortslutningsbryteevne lcu ved 400 V, 50 Hz - 25 kA

  • Innstillingsområde for overlastutløser - 40...100 A

  • Tilkoblingstype hovedstrømkrets - Skrukobling

  • Antall poler - 3

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

3606481353917

Elnummer

4321163

Leverandørens varenummer

LV433811

Typebeskrivelse

4321163

Nominell kontinuerlig strøm Iu

100 A

Nominell verdi kortslutningsbryteevne lcu ved 400 V, 50 Hz

25 kA

Innstillingsområde for overlastutløser

40...100 A

Tilkoblingstype hovedstrømkrets

Skrukobling

Antall poler

3

Merkespenningsområde

440...440 V

Innstillingsområde for kortvarig forsinket kortslutningsutløser

60...1000 A

Innstillingsområde for momentan kortslutningsutløser

1500...1500 A

Apparatkonstruksjon

Innbyggingsapparat, fastmontert

Integrert jordfeilvern

Ja

Egnet for montasje på DIN-skinne

Nei

Montering på DIN skinne mulig

Ja

Antall hjelpekontakter normalt lukket

0

Antall hjelpekontakter normalt åpne

0

Antall hjelpekontakter som veksler

0

Utløsermelder tilgjengelig

Ja

Med integrert underspenningsutløser

Ja

Plasseringen av tilkoblinger for hovedstrømkrets

Foran

Utførelse av betjeningselement

Knapp

Komplett apparat med beskyttelsesenhet

Ja

Integrert motordrift

Nei

Motordrift som opsjon

Ja

Beskyttelsesklasse IP

IP40

Effektbryter Compact NSX100B med Micrologic 4.2 100A 3 polet vern, med justerbart Jordfeilvern. Micrologic 4.2 er et svært fleksibelt elektronisk vern med justerbar overlast, kortsluttning og jordfeilvern. Likt byggemål som resten av NSX serien inklusive Jordfeilvernet. Justering overlast; Ir 40 til 100A. Justering kortsluttning; Isd 1,5 til 10 x Ir. Justering Jordfeil; 30mA til 5A + OFF/AV innstilling, tidsforsinkbar opp til 1000mS.
