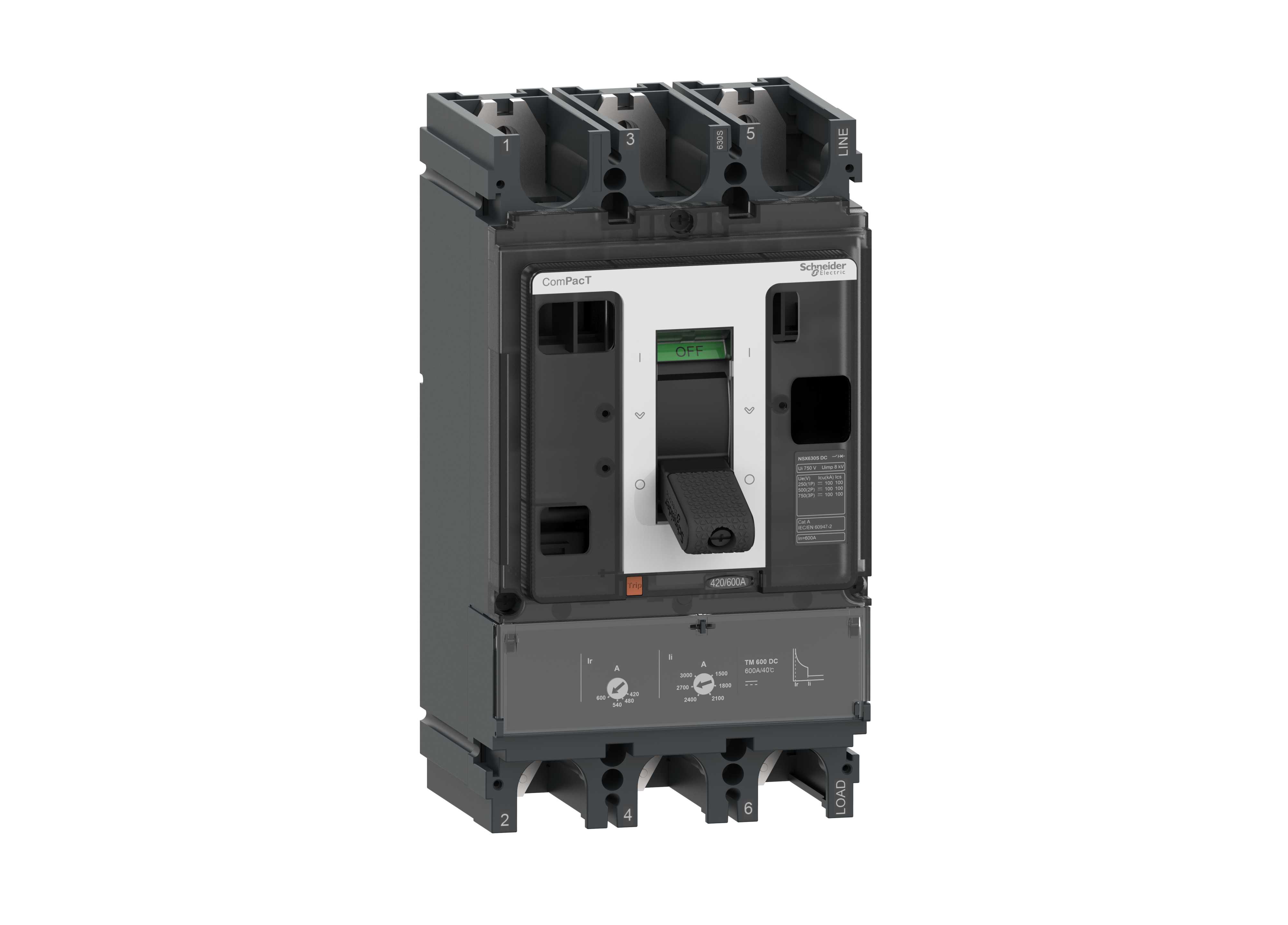

Schneider Electric - Effektbryter NSX500F TM-DC 3p C63F3TM500D
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell kontinuerlig strøm Iu - 500 A
Innstillingsområde for overlastutløser - 350...500 A
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3
Merkespenningsområde - 750...750 V
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606481995025
Elnummer
4383044
Leverandørens varenummer
C63F3TM500D
Typebeskrivelse
4383044
Nominell kontinuerlig strøm Iu
500 A
Innstillingsområde for overlastutløser
350...500 A
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
3
Merkespenningsområde
750...750 V
Innstillingsområde for kortvarig forsinket kortslutningsutløser
1250...2500 A
Apparatkonstruksjon
Innbyggingsapparat, fastmontert
Integrert jordfeilvern
Ja
Egnet for montasje på DIN-skinne
Ja
Montering på DIN skinne mulig
Ja
Antall hjelpekontakter normalt lukket
0
Antall hjelpekontakter normalt åpne
0
Antall hjelpekontakter som veksler
5
Utløsermelder tilgjengelig
Ja
Med integrert underspenningsutløser
Nei
Plasseringen av tilkoblinger for hovedstrømkrets
Foran
Utførelse av betjeningselement
Knapp
Komplett apparat med beskyttelsesenhet
Ja
Integrert motordrift
Nei
Motordrift som opsjon
Ja
Beskyttelsesklasse IP
IP30
Effektbryter for DC applikasjoner med justerbart overlast og kortsluttningsvern. 3p utførelse. Maks nominell strøm pr. pol 500A. Overlastvern justerbart fra 0,7 til 1 x In. Kortsluttningsvern justerbart fra 2,5 til 5 x In. Bryteevne: 36kA opp til 750VDC. (maks 250V/pol) . Felles hjelpe- og tillegsutstyr med standard NSX400/630 for AC applikasjoner. I tillegg leveres spesial tilbehør for parallell og seriekobling av poler.
