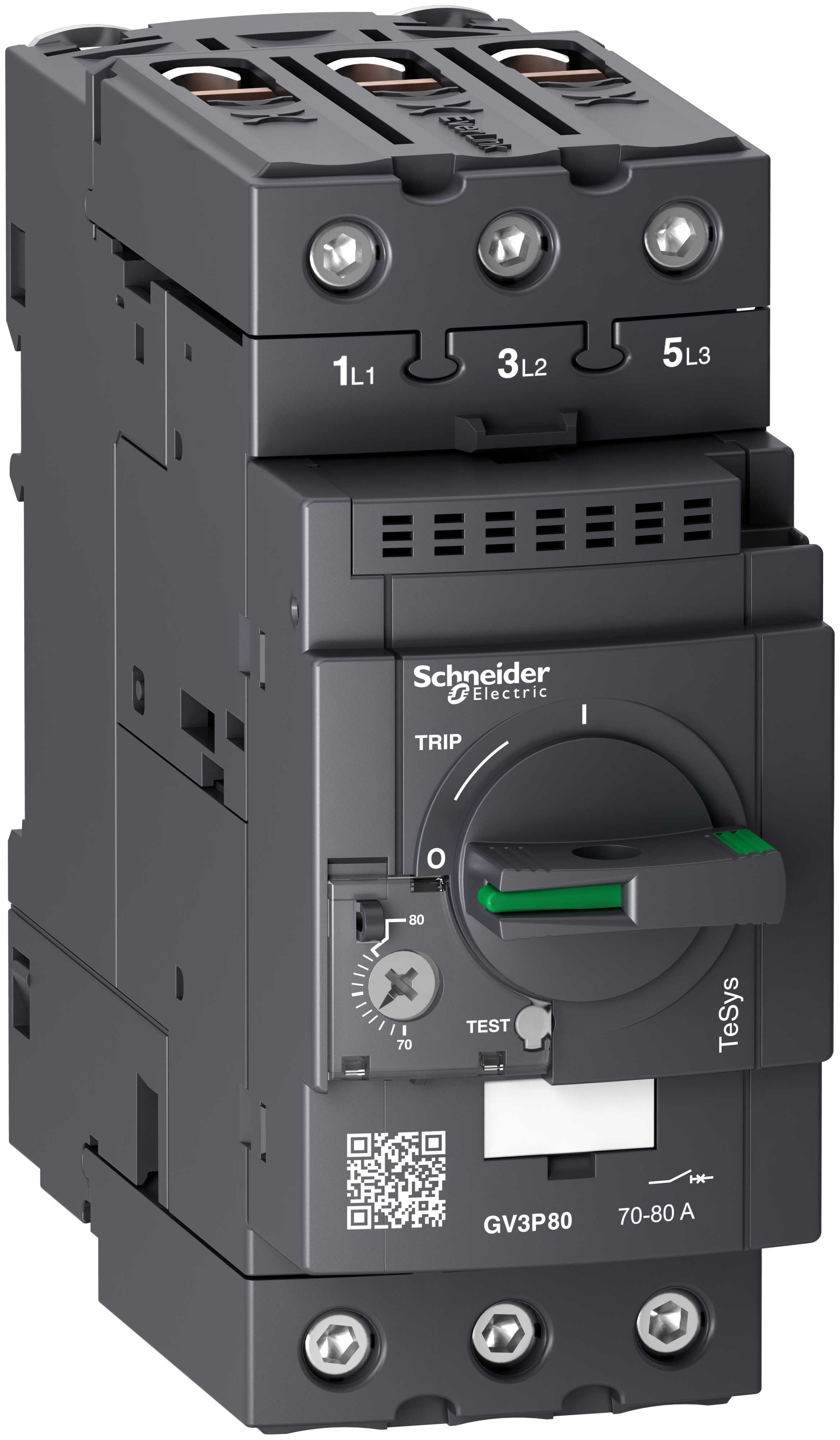

Schneider Electric - GV3P Motor Motorvernbryter termisk/magnetisk 70-80A EverLink
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Innstillingsområde for overlastutløser - 70...80 A
Innstillingsområde for momentan kortslutningsutløser - 1120...1120 A
Utløserteknikk - Termomagnetisk
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606481304568
Elnummer
4305253
Leverandørens varenummer
GV3P80
Typebeskrivelse
4305253
Innstillingsområde for overlastutløser
70...80 A
Innstillingsområde for momentan kortslutningsutløser
1120...1120 A
Utløserteknikk
Termomagnetisk
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
3
Med termisk vern
Ja
Fasebruddsensitiv
Ja
Nominell driftsspenning
0...690 V
Nominell kontinuerlig strøm Iu
80 A
Nominell driftseffekt ved AC-3, 230 V
22 kW
Nominell effekt ved AC-3, 400V
45 kW
Utførelse av betjeningselement
Dreieknapp
Apparatkonstruksjon
Komplett utstyr i kapslingen
Med integrert hjelpekontakt
Nei
Med integrert underspenningsutløser
Nei
Nominell verdi kortslutningsbrytestrøm lcu ved 400 V AC
50 kA
Beskyttelsesklasse IP
IP20
Høyde
132 mm
Bredde
55 mm
Dybde
136 mm
GV3 P er 3-polede, termisk-magnetiske motorvernbrytere, spesialkonstruert for kontroll og beskyttelse av motorer i henhold til standardene IEC 947-1, IEC 947-2. . Serien kommer i 7 ulike størrelser: 9 - 80 A (5,5 - 45 KW) med bryteevne 50-100 kA (400V). Den magnetiske kortslutningsbeskyttelsen gir fast utløsenivå ca 13 ganger den maksimale innstillbare strømmen for termisk utløsning. Det termiske overlastvernet kompenserer automatisk for omgivelsestemperatur. Byggebredde er 55 mm og underspenningsvern og shuntutløser kan påmonteres.Bryteren kan låses i stilling "0" med hengelås. Motorvernbryteren tilfredsstiller kravene til skillefunksjon i åpne stilling. Umbracoskruetilkobling med EverLink: Et patentert system for å opprettholde korrekt moment også etter lang tid når kobberlederne har gjennomgått en naturlig deformasjon. (4mm Umbraconøkkel/1000V isolert - LADALLEN - elnr. 4178429)
