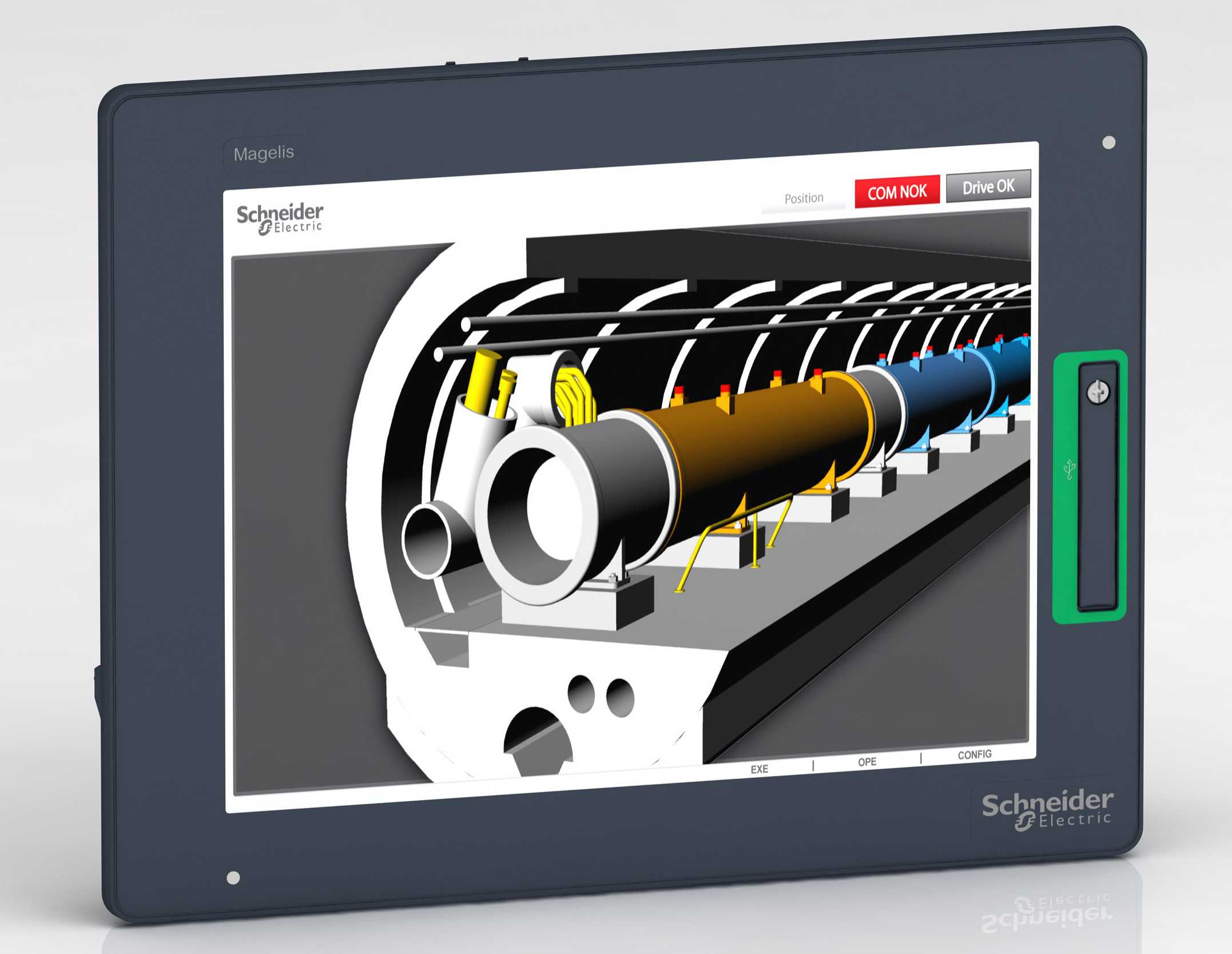

Schneider Electric - HMIGTU 10.4" display MultiTouch, 800*600 punkter
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Forsyningsspenning ved DC - 12...24 V
Type display - TFT
Maks horisontal oppløsning, display - 800
Maks vertikal oppløsning, display - 600
Type matespenning - DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480687259
Elnummer
4549219
Leverandørens varenummer
HMIDT542
Typebeskrivelse
4549219
Forsyningsspenning ved DC
12...24 V
Type display
TFT
Maks horisontal oppløsning, display
800
Maks vertikal oppløsning, display
600
Type matespenning
DC
Antall hardware-grensesnitt industrielt ethernet
0
Antall HF-grensesnitt PROFINET
0
Antall hardware-grensesnitt RS232
0
Antall hardware-grensesnitt RS422
0
Antall hardware-grensesnitt RS485
0
Antall hardware-grensesnitt seriell TTY
0
Antall hardware-grensesnitt USB
2
Antall hardware-grensesnitt parallelle
0
Antall HF-grensesnitt Trådløst
0
Antall hardware-grensesnitt andre
0
Med programvaregrensesnitt
Nei
Støtter TCP/IP-protokoll
Nei
Støtter PROFIBUS-protokoll
Nei
Støtter CAN-protokoll
Nei
Støtter INTERBUS-protokoll
Nei
Støtter ASI-protokoll
Nei
Støtter EIB-protokoll
Nei
Støtter Modbus-protokoll
Nei
Støtter Data-Highway-protokoll
Nei
Støtter DeviceNet-protokoll
Nei
Støtter SUCONET-protokoll
Nei
LON-protokoll
Nei
Støtter protokollen for PROFInet IO
Nei
Støtter protokollen for PROFInet CBA
Nei
Støtter SERCOS-protokoll
Nei
Støtter protokollen for Foundation Fieldbus
Nei
Støtter protokollen for Ethernet/IP
Nei
Støtter protokollen for AS-Interface Safety at Work
Nei
Støtter protokollen for DeviceNet Safety
Nei
Støtter INTERBUS Safety protokoll
Nei
Støtter protokollen for PROFIsafe
Nei
Støtter protokollen for SafetyBUS p
Nei
Støtter protokoll for andre bussystemer
Ja
Radiostandard Bluetooth
Nei
Radiostandard WLAN 802.11
Nei
Standardnett GPRS
Nei
Standardnett GSM
Nei
Standardnett UMTS
Nei
IO link master
Nei
Med fargedisplay
Ja
Display antall farger/grånyanser
16000000
Antall grå- / blåtoner I displayet
0
Skjermdiagonal
10,4 inch
Nyttige prosjektminne/brukerminne
0 kByte
Med talltastatur
Nei
Med alfanumerisk tastatur
Nei
Antall programerbare funksjonstaster
0
Antall knapper med LED
0
Antall systemknapper
0
Touch teknikk
Resistiv berøring
Med meldingsvarsel
Nei
Med meldingssystem (inkl. buffer og bekreftelse)
Nei
Prosessverdivisning (utgang)
Nei
Prosesstandardverdi (inngang)
Nei
Med kvittering
Nei
Med passordnivåer
0
Skriverutgang tilgjengelig
Nei
Antall online-språk
0
Ekstra programvarekomponenter som kan lastes
Nei
Verneklasse (IP) forside
IP67
NEMA beskyttelsesgrad front
4X
Driftstemperaturområde
0...60 °C
Skinnemontering er mulig
Nei
Vegg-/direktemontering mulig
Ja
For sikkerhetsfunksjoner
Nei
Frontbredde
272,5 mm
Fronthøyde
214,5 mm
Innbyggingsdybde
67 mm
HMIGTU - grafiske operatørterminaler med trykkfølsom skjerm.
Terminalene settes sammen av en prosessordel (box) og en skjerm. Alle kombinasjoner av boxer skjermer kan benyttes.
Det finnes to typer prosessorer:
Premium, med proprietært operativsystem for visning av Vijeo Designer applikasjoner
Open, med Win 7e operativsystem for Windows funksjoner og Vijeo Designer applikasjoner
Skjermene leveres i to versjoner:
Avansert, med skjermstørrelser 7", 10" og 12", Alle er i 16:9 format og har singletouch farge skjerm (262k farger)
Smart, med skjermstørrelser 10,4", 12,1" og 15", Alle er i 4:3 format og har multitouch farge skjerm (16M farger)
Terminalene er designet for å kunne brukes på skip. De oppfyller EMC krav som stilles til utstyr som skal monteres på bro og skjermene har LCD bakgrunnsbelysning som kan dimmes.
Smart skjermene har lysstyrke sensor som kan automatisk styre lysstyrken på skjermen.
Kommunikasjonsporter:
- 2 stk Ethernet porter (10/100/1000Base-T), separate IP adresser
- 2 stk multiprotokoll seriekommunikasjonsporter
- 2-4 stk USB type A port
- USB type mini-B port.
PC programvaren Vijeo Designer versjon 6.2 SP1 eller høyere brukes for å programmere terminalene
