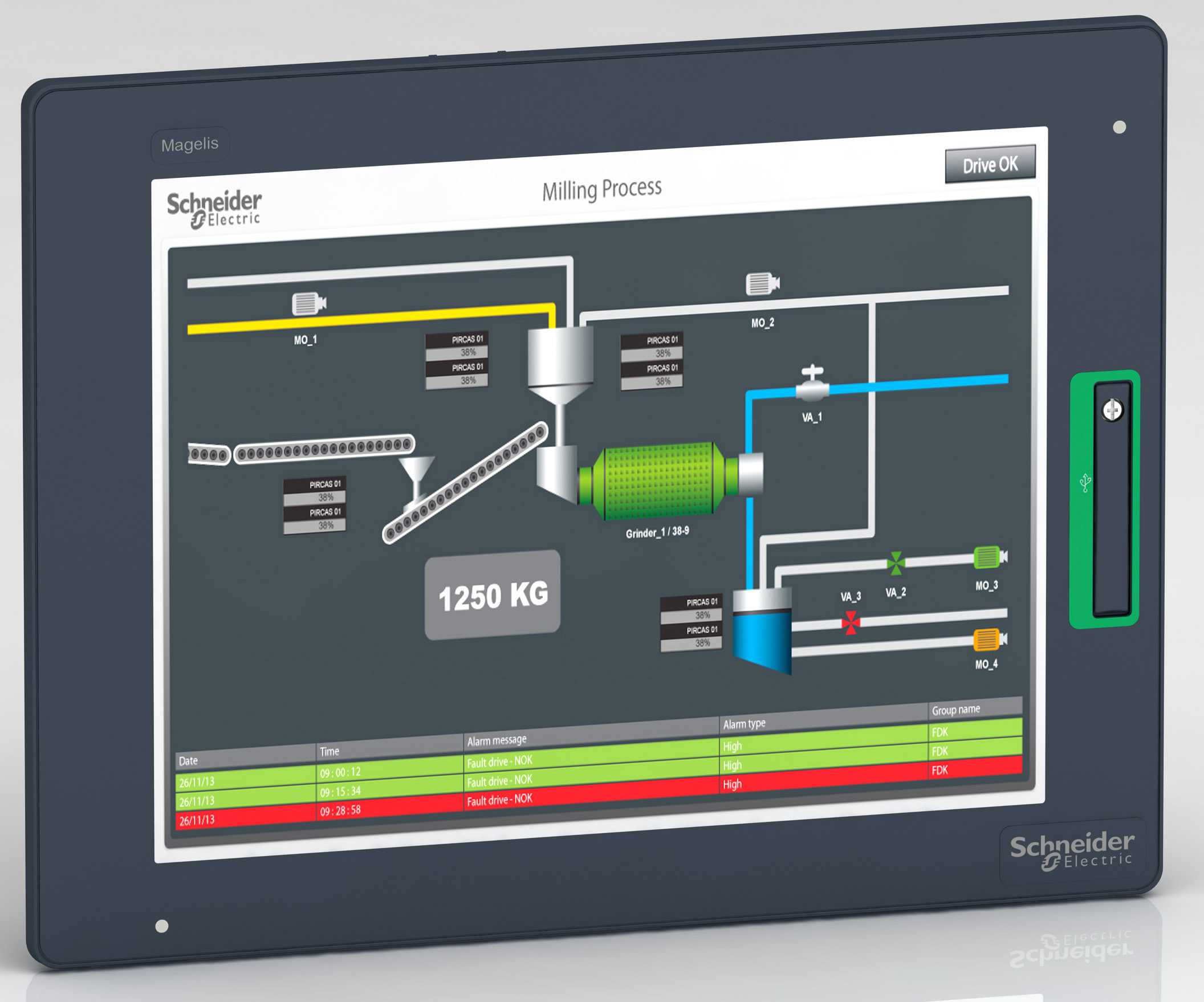

Schneider Electric - HMIGTU 12.1" display MultiTouch, 1024*768 punkter

Schneider Electric

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Forsyningsspenning ved DC - 12...24 V

  • Type display - TFT

  • Maks horisontal oppløsning, display - 1024

  • Maks vertikal oppløsning, display - 768

  • Type matespenning - DC

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

3606480687242

Elnummer

4549221

Leverandørens varenummer

HMIDT642

Typebeskrivelse

4549221

Forsyningsspenning ved DC

12...24 V

Type display

TFT

Maks horisontal oppløsning, display

1024

Maks vertikal oppløsning, display

768

Type matespenning

DC

Antall hardware-grensesnitt industrielt ethernet

0

Antall HF-grensesnitt PROFINET

0

Antall hardware-grensesnitt RS232

0

Antall hardware-grensesnitt RS422

0

Antall hardware-grensesnitt RS485

0

Antall hardware-grensesnitt seriell TTY

0

Antall hardware-grensesnitt USB

2

Antall hardware-grensesnitt parallelle

0

Antall HF-grensesnitt Trådløst

0

Antall hardware-grensesnitt andre

0

Med programvaregrensesnitt

Nei

Støtter TCP/IP-protokoll

Nei

Støtter PROFIBUS-protokoll

Nei

Støtter CAN-protokoll

Nei

Støtter INTERBUS-protokoll

Nei

Støtter ASI-protokoll

Nei

Støtter EIB-protokoll

Nei

Støtter Modbus-protokoll

Nei

Støtter Data-Highway-protokoll

Nei

Støtter DeviceNet-protokoll

Nei

Støtter SUCONET-protokoll

Nei

LON-protokoll

Nei

Støtter protokollen for PROFInet IO

Nei

Støtter protokollen for PROFInet CBA

Nei

Støtter SERCOS-protokoll

Nei

Støtter protokollen for Foundation Fieldbus

Nei

Støtter protokollen for Ethernet/IP

Nei

Støtter protokollen for AS-Interface Safety at Work

Nei

Støtter protokollen for DeviceNet Safety

Nei

Støtter INTERBUS Safety protokoll

Nei

Støtter protokollen for PROFIsafe

Nei

Støtter protokollen for SafetyBUS p

Nei

Støtter protokoll for andre bussystemer

Ja

Radiostandard Bluetooth

Nei

Radiostandard WLAN 802.11

Nei

Standardnett GPRS

Nei

Standardnett GSM

Nei

Standardnett UMTS

Nei

IO link master

Nei

Med fargedisplay

Ja

Display antall farger/grånyanser

16000000

Antall grå- / blåtoner I displayet

0

Skjermdiagonal

12,1 inch

Nyttige prosjektminne/brukerminne

0 kByte

Med talltastatur

Nei

Med alfanumerisk tastatur

Nei

Antall programerbare funksjonstaster

0

Antall knapper med LED

0

Antall systemknapper

0

Touch teknikk

Resistiv berøring

Med meldingsvarsel

Nei

Med meldingssystem (inkl. buffer og bekreftelse)

Nei

Prosessverdivisning (utgang)

Nei

Prosesstandardverdi (inngang)

Nei

Med kvittering

Nei

Med passordnivåer

0

Skriverutgang tilgjengelig

Nei

Antall online-språk

0

Ekstra programvarekomponenter som kan lastes

Nei

Verneklasse (IP) forside

IP67

NEMA beskyttelsesgrad front

4X

Driftstemperaturområde

0...60 °C

Skinnemontering er mulig

Nei

Vegg-/direktemontering mulig

Ja

For sikkerhetsfunksjoner

Nei

Frontbredde

315 mm

Fronthøyde

241 mm

Innbyggingsdybde

67 mm

HMIGTU - grafiske operatørterminaler med trykkfølsom skjerm.

Terminalene settes sammen av en prosessordel (box) og en skjerm. Alle kombinasjoner av boxer skjermer kan benyttes.
Det finnes to typer prosessorer:

Premium, med proprietært operativsystem for visning av Vijeo Designer applikasjoner
Open, med Win 7e operativsystem for Windows funksjoner og Vijeo Designer applikasjoner

Skjermene leveres i to versjoner:

Avansert, med skjermstørrelser 7", 10" og 12", Alle er i 16:9 format og har singletouch farge skjerm (262k farger)
Smart, med skjermstørrelser 10,4", 12,1" og 15", Alle er i 4:3 format og har multitouch farge skjerm (16M farger)

Terminalene er designet for å kunne brukes på skip. De oppfyller EMC krav som stilles til utstyr som skal monteres på bro og skjermene har LCD bakgrunnsbelysning som kan dimmes.
Smart skjermene har lysstyrke sensor som kan automatisk styre lysstyrken på skjermen.

Kommunikasjonsporter:
- 2 stk Ethernet porter (10/100/1000Base-T), separate IP adresser
- 2 stk multiprotokoll seriekommunikasjonsporter
- 2-4 stk USB type A port
- USB type mini-B port.

PC programvaren Vijeo Designer versjon 6.2 SP1 eller høyere brukes for å programmere terminalene
