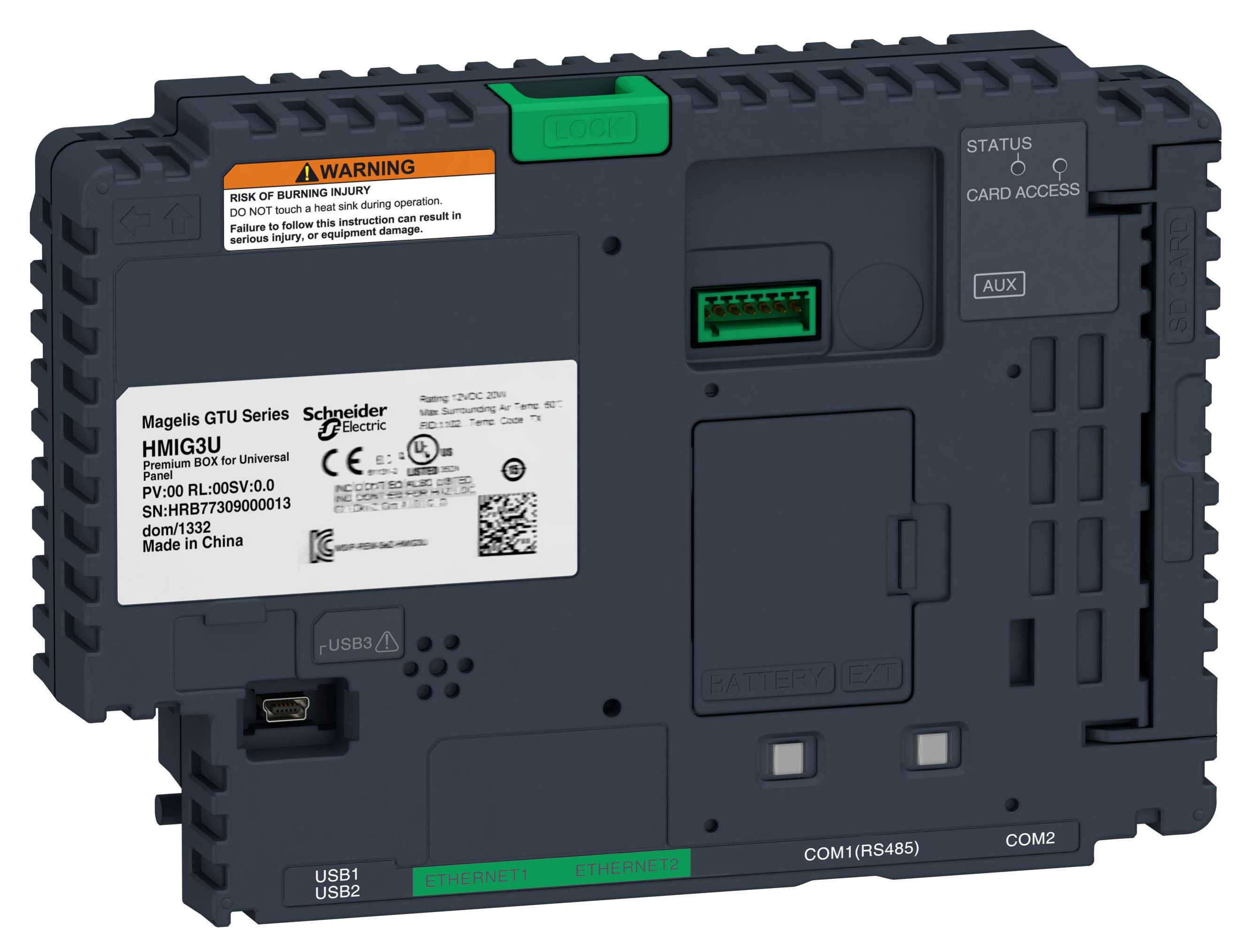

Schneider Electric - HMIGTU Premium BOX, Universal Panel
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Forsyningsspenning ved DC - 12...24 V
Type matespenning - DC
Antall hardware-grensesnitt industrielt ethernet - 2
Antall HF-grensesnitt PROFINET - 0
Antall hardware-grensesnitt RS232 - 2
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480687204
Elnummer
4549224
Leverandørens varenummer
HMIG3U
Typebeskrivelse
4549224
Forsyningsspenning ved DC
12...24 V
Type matespenning
DC
Antall hardware-grensesnitt industrielt ethernet
2
Antall HF-grensesnitt PROFINET
0
Antall hardware-grensesnitt RS232
2
Antall hardware-grensesnitt RS422
2
Antall hardware-grensesnitt RS485
4
Antall hardware-grensesnitt seriell TTY
0
Antall hardware-grensesnitt USB
3
Antall hardware-grensesnitt parallelle
0
Antall HF-grensesnitt Trådløst
0
Antall hardware-grensesnitt andre
1
Med programvaregrensesnitt
Ja
Støtter TCP/IP-protokoll
Ja
Støtter PROFIBUS-protokoll
Nei
Støtter CAN-protokoll
Nei
Støtter INTERBUS-protokoll
Nei
Støtter ASI-protokoll
Nei
Støtter EIB-protokoll
Nei
Støtter Modbus-protokoll
Ja
Støtter Data-Highway-protokoll
Nei
Støtter DeviceNet-protokoll
Nei
Støtter SUCONET-protokoll
Nei
LON-protokoll
Nei
Støtter protokollen for PROFInet IO
Nei
Støtter protokollen for PROFInet CBA
Nei
Støtter SERCOS-protokoll
Nei
Støtter protokollen for Foundation Fieldbus
Nei
Støtter protokollen for Ethernet/IP
Ja
Støtter protokollen for AS-Interface Safety at Work
Nei
Støtter protokollen for DeviceNet Safety
Nei
Støtter INTERBUS Safety protokoll
Nei
Støtter protokollen for PROFIsafe
Nei
Støtter protokollen for SafetyBUS p
Nei
Støtter protokoll for andre bussystemer
Ja
Radiostandard Bluetooth
Nei
Radiostandard WLAN 802.11
Nei
Standardnett GPRS
Nei
Standardnett GSM
Nei
Standardnett UMTS
Nei
IO link master
Nei
Nyttige prosjektminne/brukerminne
512 kByte
Med talltastatur
Nei
Med alfanumerisk tastatur
Nei
Antall programerbare funksjonstaster
0
Antall knapper med LED
0
Antall systemknapper
0
Med meldingsvarsel
Nei
Med meldingssystem (inkl. buffer og bekreftelse)
Nei
Prosessverdivisning (utgang)
Ja
Prosesstandardverdi (inngang)
Nei
Med kvittering
Ja
Skriverutgang tilgjengelig
Ja
Antall online-språk
10
Ekstra programvarekomponenter som kan lastes
Nei
Verneklasse (IP) forside
IP67
Driftstemperaturområde
0...60 °C
Skinnemontering er mulig
Ja
Vegg-/direktemontering mulig
Ja
For sikkerhetsfunksjoner
Nei
Frontbredde
188 mm
Fronthøyde
131 mm
Innbyggingsdybde
45 mm
HMIGTU - grafiske operatørterminaler med trykkfølsom skjerm.
Terminalene settes sammen av en prosessordel (box) og en skjerm. Alle kombinasjoner av boxer skjermer kan benyttes.
Det finnes to typer prosessorer:
Premium, med proprietært operativsystem for visning av Vijeo Designer applikasjoner
Open, med Win 7e operativsystem for Windows funksjoner og Vijeo Designer applikasjoner
Skjermene leveres i to versjoner:
Avansert, med skjermstørrelser 7", 10" og 12", Alle er i 16:9 format og har singletouch farge skjerm (262k farger)
Smart, med skjermstørrelser 10,4", 12,1" og 15", Alle er i 4:3 format og har multitouch farge skjerm (16M farger)
Terminalene er designet for å kunne brukes på skip. De oppfyller EMC krav som stilles til utstyr som skal monteres på bro og skjermene har LCD bakgrunnsbelysning som kan dimmes.
Smart skjermene har lysstyrke sensor som kan automatisk styre lysstyrken på skjermen.
Kommunikasjonsporter:
- 2 stk Ethernet porter (10/100/1000Base-T), separate IP adresser
- 2 stk multiprotokoll seriekommunikasjonsporter
- 2-4 stk USB type A port
- USB type mini-B port.
PC programvaren Vijeo Designer versjon 6.2 SP1 eller høyere brukes for å programmere terminalene
