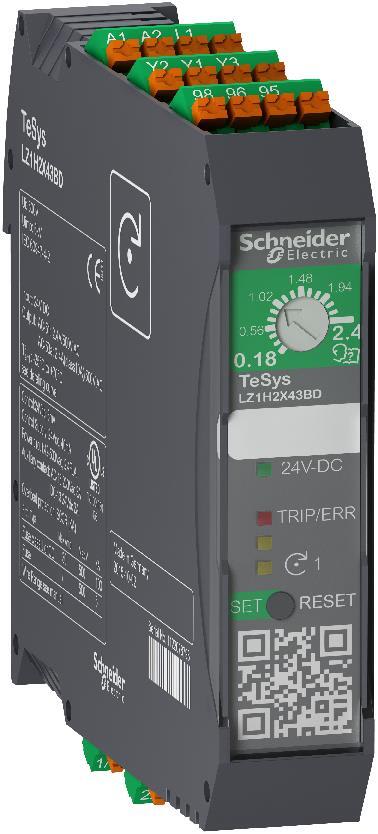

Schneider Electric - Hybrid starter, F, 1,5-6,5A 24

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Type motorstarter - Direktestarter

  • Nominell matespenning Us ved AC 50 HZ - 0...0 V

  • Nominell matespenning Us ved AC 60 HZ - 0...0 V

  • Nominell effekt ved AC-3, 400V - 3 kW

  • Utløseklasse - KLASSE 10

Emballasje og betingelser

  • 1 STK

  • Skaffevare

EAN/GTIN

3606485421148

Elnummer

4176348

Leverandørens varenummer

LZ1H6X53BD

Typebeskrivelse

4176348

Type motorstarter:

Direktestarter

Nominell matespenning Us ved AC 50 HZ:

0...0 V

Nominell matespenning Us ved AC 60 HZ:

0...0 V

Nominell effekt ved AC-3, 400V:

3 kW

Utløseklasse:

KLASSE 10

Med kortslutningsutløser:

nei

Nominell matespenning Us ved DC:

24...24 V

Spenningstype for betjening:

DC

Driftseffekt ved AC-3, 230 V, 3-fase:

1,5 kW

Merkeeffekt, 460 V, 60 Hz, 3-fase:

3 kW

Merkeeffekt, 575 V, 60 Hz, 3-fase:

0 kW

Nominell driftstrøm Ie:

9 A

Driftsstrøm ved AC-3, 400V:

9 A

Innstillingsområde for overlastutløser:

1,5...6,5 A

Betinget nominell kortslutningstrøm, tilordningsart 1, 480 Y/277 V:

0 A

Betinget nominell kortslutningstrøm, tilordningsart 1, 600 Y/347 V:

0 A

Betinget nominell kortslutningstrøm, tilordningsart 2, 230V:

0 A

Betinget nominell kortslutningstrøm, tilordningsart 2,400V:

0 A

Antall hjelpekontakter normalt åpne:

0

Antall hjelpekontakter normalt lukket:

0

Omgivelsestemperatur, øvre grense uten innskrenkinger:

70 °C

Temperaturkompensert overlastbeskyttelse:

Ja

Tilkoblingstype hovedstrømkrets:

Tilkobling med fjærklemme

Utførelse av elektrisk tilkobling for hjelpe- og styresrtømkrets:

Tilkobling med fjærklemme

Skinnemontering er mulig:

Ja

Med transformator:

nei

Antall kommandoposisjoner:

0

Egnet for nødstopp:

nei

Koordinasjon iflg. IEC 60947-4-3:

Klasse 1

Antall signallamper:

3

Ekstern tilbakestilling:

Ja

Med sikring:

nei

Beskyttelsesklasse IP:

IP20

Støtter TCP/IP-protokoll:

nei

Støtter PROFIBUS-protokoll:

nei

Støtter CAN-protokoll:

nei

Støtter INTERBUS-protokoll:

nei

Støtter ASI-protokoll:

nei

Støtter Modbus-protokoll:

nei

Støtter Data-Highway-protokoll:

nei

Støtter DeviceNet-protokoll:

nei

Støtter SUCONET-protokoll:

nei

LON-protokoll:

nei

Støtter protokollen for PROFInet IO:

nei

Støtter protokollen for PROFInet CBA:

nei

Støtter SERCOS-protokoll:

nei

Støtter protokollen for Foundation Fieldbus:

nei

Støtter protokollen for Ethernet/IP:

nei

Støtter protokollen for AS-Interface Safety at Work:

nei

Støtter protokollen for DeviceNet Safety:

nei

Støtter INTERBUS Safety protokoll:

nei

Støtter protokollen for PROFIsafe:

nei

Støtter protokollen for SafetyBUS p:

nei

Støtter protokoll for andre bussystemer:

nei

Bredde:

22,6 mm

Høyde:

107,5 mm

Dybde:

113,4 mm

TeSys H er en ny, multifunksjonell starter for motorer opp til 3 kW / 400V. Godkjent for bruk opptil 500V. Det hjelper til med å spare plass i koblingsskapet. Startern har en bredde på 22,5mm og har fire funksjoner innebygget :
• Direkte start
• Dreieretning start
• Beskyttelse mot overbelastning av motoren og fase ubalanse
• Sikker utkobling opptil SIL3 / PLe (tilgjengelig i Safe Torque Off variant)
Det finnes to varianter av TeSys H motor starter, én for standard motor starter og en annen Safe Torque Off motor starter som en del av sikkerhetslenker. Begge designet for høye krevende applikasjoner. Tesys H har opptil 10 ganger så lang levetid som en konvesjonell motorstarter p.g.a hydrid teknologien,
