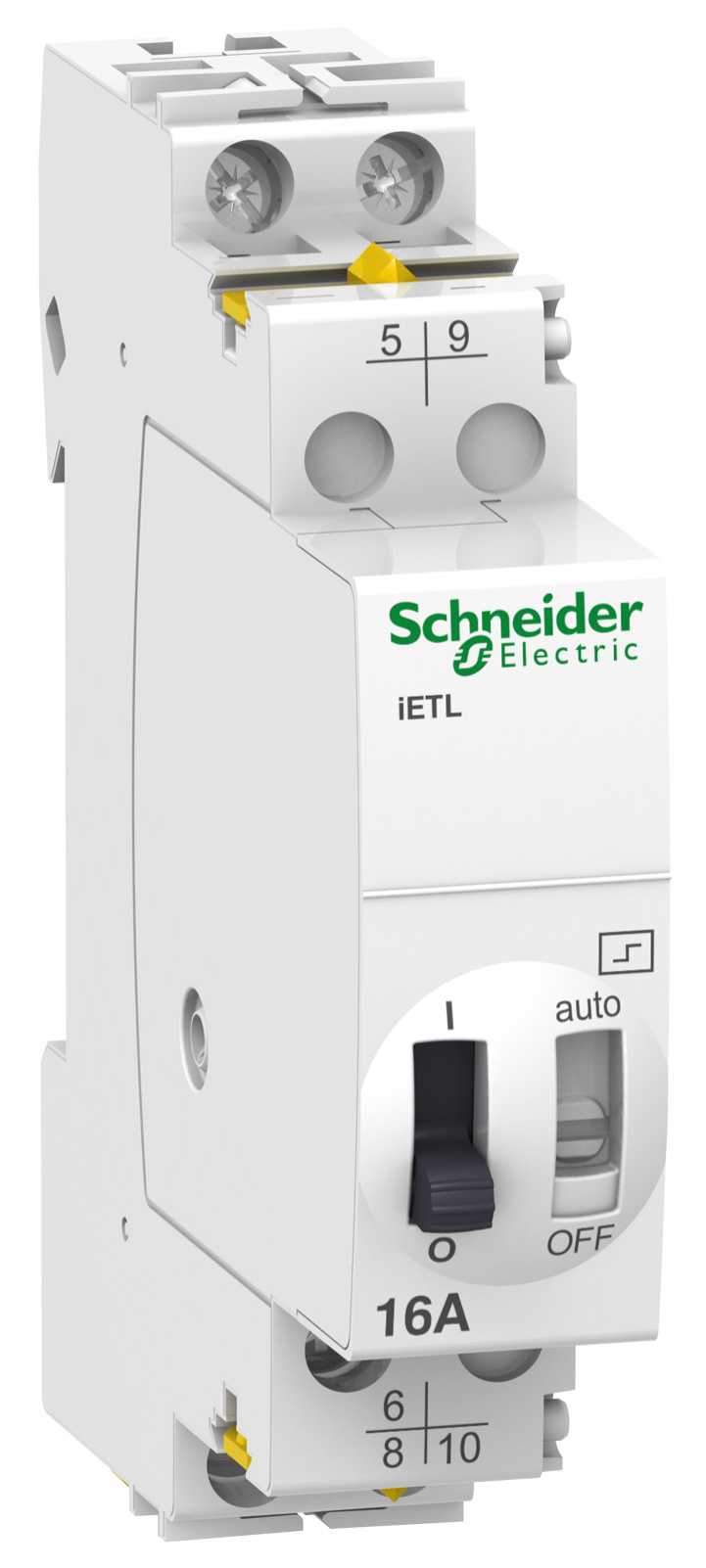

Schneider Electric - iETL iTL - hjelpeblokk for iTL impulsrelè - 16A - 2P - 1C/O + 1NO - spole 12VDC - 24VAC 50/60Hz
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall NO-kontakter - 1
Antall NC-kontakter - 0
Merkestrøm - 16 A
Matespenningsområde - 24...250 V
Type matespenning - AC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480091957
Elnummer
4190680
Leverandørens varenummer
A9C32116
Typebeskrivelse
4190680
Antall NO-kontakter
1
Antall NC-kontakter
0
Merkestrøm
16 A
Matespenningsområde
24...250 V
Type matespenning
AC
Funksjon
Mekanisk
Monteringsmetode
DIN-skinne
Bredde i antall modulmellomrom
1
Innbyggingsdybde
84 mm
Antall vekselkontakter
1
Styrespenning 1
24...24 V
Type styrespenning 1
AC
Frekvens styrespenning 1
50...60 Hz
Styrespenning 2
12...12 V
Type styrespenning 2
DC
Frekvens styrespenning 2
0...0 Hz
Maks glødelampelast
1600 W
Maks lysrørslast
1300 VA
Maks lysrørslast (duo-krets)
2000 VA
Maks lysrørslast (parallell kompensert)
900 VA
Maks brytestrøm (cos phi = 0,6)
16 A
Acti9 impulsreléer iTL benyttes hovedsakelig til lysstyring. De styres ved hjelp av impulssignal. Leveres i 16 A og 32 A, 1P og 2P. Antall kontaksett kan utvides ved hjelp av tilleggsblokker. Impulsreleene kan benyttes for styrespenning 12V DC til 230V AC.
For spesielle lysstyringsfunksjoner kan releene kombineres med hjelpeutstyr, eller det kan velges reléer med innebygget tilleggsfunksjon. Reléene er utstyrt med to brytere i front:
Blå: Vender for frakobling av styresignal (kun manuell betjening)
Sort: Bryter for manuell betjening av impulsreléet. Reléet vil skifte posisjon når det mottar ny puls. Denne bryteren vil også
være en indikasjon på kontaktenes status.
NB! Ved behov for å øke antall kontaktsett, skal det alltid benyttes en kombinasjon av iTL + iETL. Dette for å sikre synkron veksling av alle kontaktsettene. Maksimalt 3 stk iETL pr iTL.
