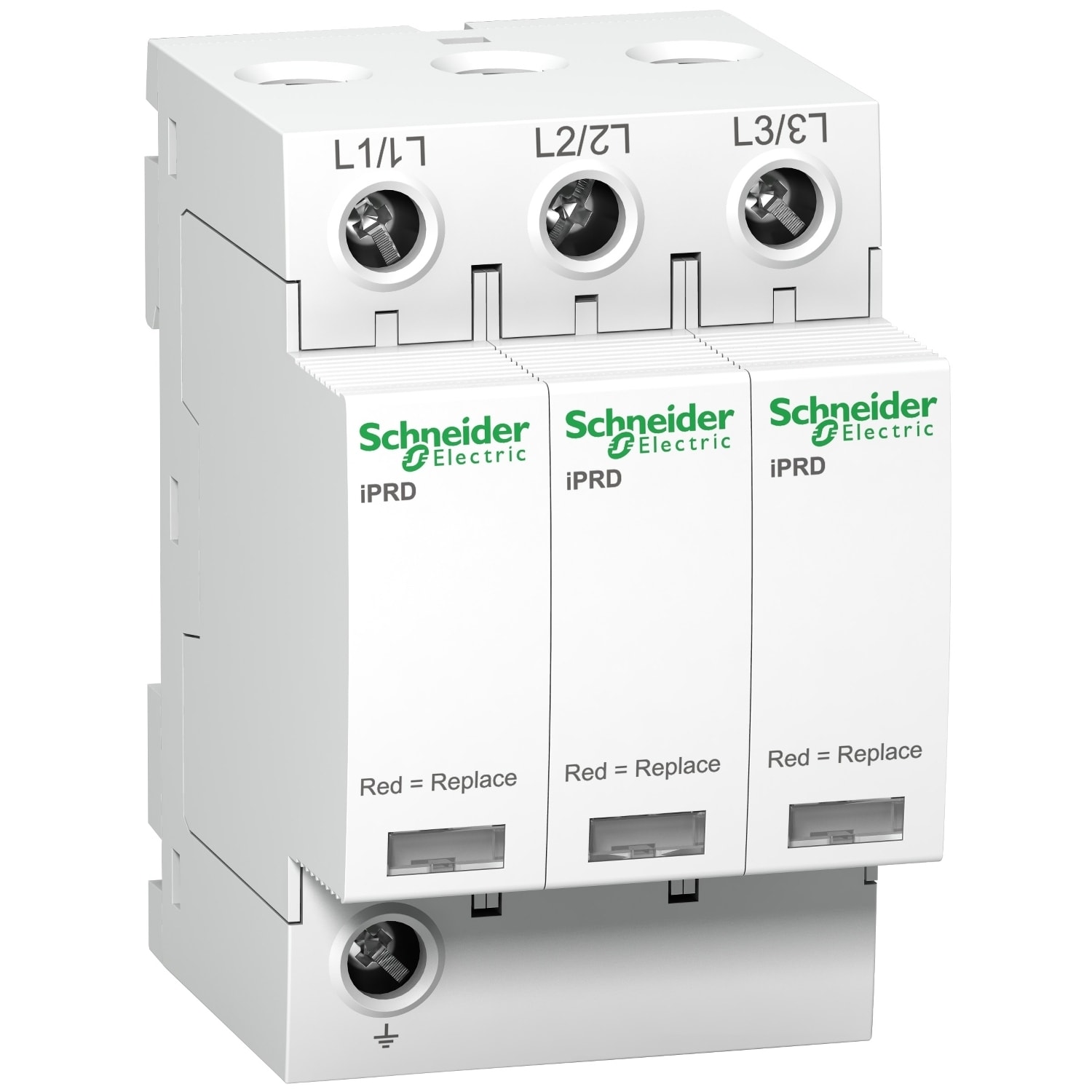

Schneider Electric - iPRD20 modulært overspenningsvern - 3P + N - 350V - A9L20300

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

Antall ledere (uten jord) - 3
Nominell utladning støtstrøm (8/20) - 5 kA
Merkespenning AC - 400 V
Sikkerhetsnivå - 1,4 kV
Monteringsmetode - DIN-skinne, 35 mm

Emballasje og betingelser

1 STK
Lagervare

Produktserie

Acti9

Se alle produkter fra denne serien

EAN/GTIN

3606480506475

Elnummer

1600863

Leverandørens varenummer

A9L20300

Typebeskrivelse

1600863

Antall ledere (uten jord):

Nominell utladning støtstrøm (8/20):

5 kA

Merkespenning AC:

400 V

Sikkerhetsnivå:

1,4 kV

Monteringsmetode:

DIN-skinne, 35 mm

Netttype DC:

nei

Netttype IT:

nei

Netttype TN:

nei

Netttype TN-C:

Netttype TN-C-S:

nei

Netttype TN-S:

nei

Netttype TT:

nei

Netttype andre:

nei

Maks. Avlederstøtstrøm (8/20):

20 kA

Merkespenning DC:

0 V

Maks kontinuerlig spenning AC:

350 V

Maks. kontinuerlig spenning DC:

0 V

Maks. PV spenning:

0 V

Sikkerhetsnivå L-N:

1,1 kV

Beskyttelsesnivå N-PE:

1,4 kV

Kortslutningsfasthet (Isccr):

50 kA

Inegrert sikring:

nei

DIN-størrelse:

3 TE

Max ledertverrsnitt stiv (en- / flertrådig):

25 mm²

Max ledertverrsnitt fleksibel fintrådig):

16 mm²

Med fjernkontakt:

nei

Signalisering ved enheten:

Optisk

Testklasse type 2:

Beskyttelsesklasse IP:

IP20

Dette Acti9 iPRD overspenningsvernet beskytter 3P-installasjoner. Pluggbare avlederpatroner gir rask utskifting av skadede patroner. Dette type 2 vernet anbefales for medium risikonivå i hovedtavler. Den har fjernsignalkontakt for alarm når patron må byttes. Sokkelen kan snus for å la fase-/nøytral-/jordtilkoblingene komme inn gjennom enten toppen eller bunnen. Forankoblet kortslutningsvern kan være opp til Isc-bryteevne 50kA. Dette Acti9 iPRD20r kan også benyttes i TT og TN-S jordingssystem. Uc maksimal kontinuerlig driftsspenning i fellesmodus (mellom fase og jord) er 350VAC. Up restspenningsbeskyttelsesnivået i fellesmodus (mellom fase og jord) er 1,4 kV. Ue-merket driftsspenning er 230VAC eller 400VAC +/- 10%. Produktfargen er hvit (RAL9003). De fysiske målene er (B) 54mm x (H) 85mm x (D) 69mm. Vekten er 317g. Kapslingsgraden er IP20 alene og IP40 montert i modulær avdekning. Driftstemperaturen er -25°C til 60°C. Lagringstemperaturen er -40°C til 85°C. Dette produktet er i samsvar med standardene EN 61643-11 og IEC 61643-11.
