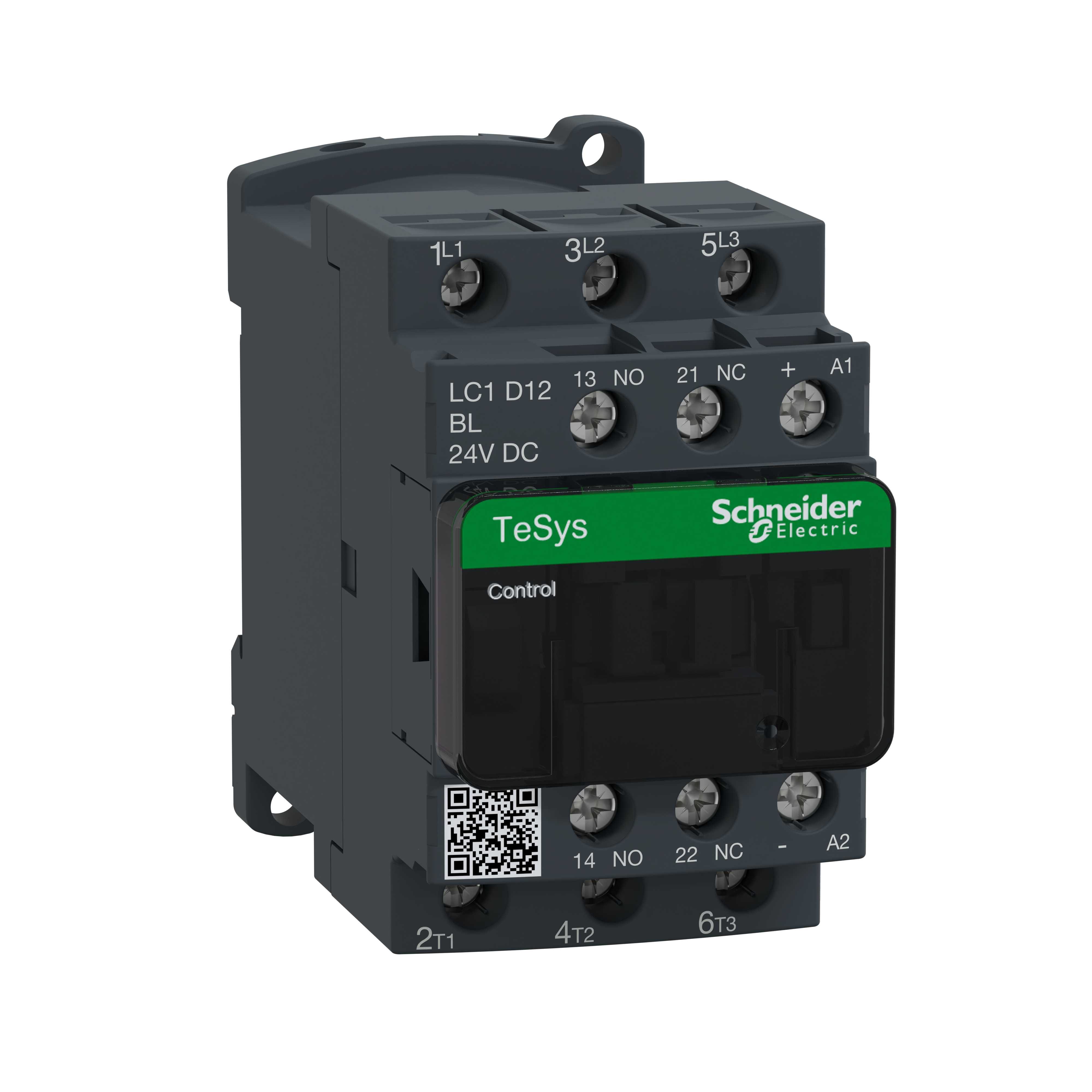

Schneider Electric - KONTAKTOR 12A 1SL+1BR LC1D12BL 24VDC LAVFORBRUK 3P TESYS - LC1D12BL

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

Nominell matespenning Us ved AC 50 HZ - 0...0 V
Nominell matespenning Us ved DC - 24...24 V
Spenningstype for betjening - DC
Nominell strøm Ie ved AC-1, 400 V - 25 A
Nominell effekt ved AC-3, 400V - 5,5 kW

Emballasje og betingelser

1 STK
Lagervare

Produktserie

TeSys

Se alle produkter fra denne serien

EAN/GTIN

3389110361469

Elnummer

4176662

Leverandørens varenummer

LC1D12BL

Typebeskrivelse

4176662

Nominell matespenning Us ved AC 50 HZ:

0...0 V

Nominell matespenning Us ved DC:

24...24 V

Spenningstype for betjening:

Nominell strøm Ie ved AC-1, 400 V:

25 A

Nominell effekt ved AC-3, 400V:

5,5 kW

Nominell matespenning Us ved AC 60 HZ:

0...0 V

Antall hovedkontakter normalt lukket:

Antall hovedkontakter normalt åpne:

Tilkoblingstype hovedstrømkrets:

Skrukobling

Nominell strøm Ie ved AC-3, 400 V:

12 A

Driftstrøm le ved AC-4, 400 V:

7,5 A

Driftseffekt ved AC-4, 400 V:

3 kW

Antall hjelpekontakter normalt åpne:

Antall hjelpekontakter normalt lukket:

For rekkemontasje:

nei

Kontaktorer til motordrifter (AC-3) og ikke-induktive belastninger (AC-1). LC1-D er vår mest anvendte standard industrikontaktor. Kontaktorene med 24 V DC lavforbruksspole har noe mindre range enn AC/DC-spolene ellers: Merkestrøm i AC-3 drift fra 9-38 A, som tilsvarer 2,2-9 kW 230 V og 4-18,5 kW 400 V. Alle kontaktorene har 1NO og 1NC hjelpekontakter. NC-kontakten er såkalt "speil-kontakt", som betyr at den er godkjent for tilbakemelding til sikkerhetssystemer. Alle kontaktorene kan også benyttes for lysstyringer - tabeller tilgjengelig på web eller ved å kontakte oss.
