Schneider Electric - Kontrollrelé for under-/overstrøm 0,15..15A 2 C/O 8A 400 VAC

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Gjeldende måleområde strøm - 0,15...15 A

  • Funksjon énfase understrøm - Ja

  • Funksjon énfase overstrøm - Ja

  • Type strømtilkobling - Skrukobling

  • Med avtakbare klemmer - nei

Emballasje og betingelser

  • 1 STK

  • Skaffevare

Produktserie

EAN/GTIN

3606480792311

Elnummer

4172099

Leverandørens varenummer

RM35JA32MT

Typebeskrivelse

4172099

Gjeldende måleområde strøm:

0,15...15 A

Funksjon énfase understrøm:

Ja

Funksjon énfase overstrøm:

Ja

Type strømtilkobling:

Skrukobling

Med avtakbare klemmer:

nei

Type matespenning:

AC

Forsyningsspenning ved AC 50 Hz:

380...415 V

Forsyningsspenning ved AC 60 Hz:

380...415 V

Forsyningsspenning ved DC:

380...415 V

Funksjon trefase understrøm:

nei

Funksjon trefase overstrøm:

nei

Funksjon énfase vindu:

Ja

Funksjon trefase vindu:

nei

Funksjon DC-spenning understrøm:

Ja

Funksjon DC-spenning overstrøm:

Ja

Funksjon DC-strømvindu:

Ja

Minimum innstillbar tilslags tidsforsinkelse:

0,1 s

Maksimalt tillatte tilsalgs tidsforsinkelse:

0,3 s

Minimum innstillbar frafalls tidsforsinkelse:

0,1 s

Maksimalt tillatt frafalls tidsforsinkelse:

30 s

Ekstern strømtransformator:

nei

Antall NC-kontakter:

2

Antall NO-kontakter:

2

Antall vekselkontakter:

2

Bredde:

35 mm

Høyde:

90 mm

Dybde:

73 mm

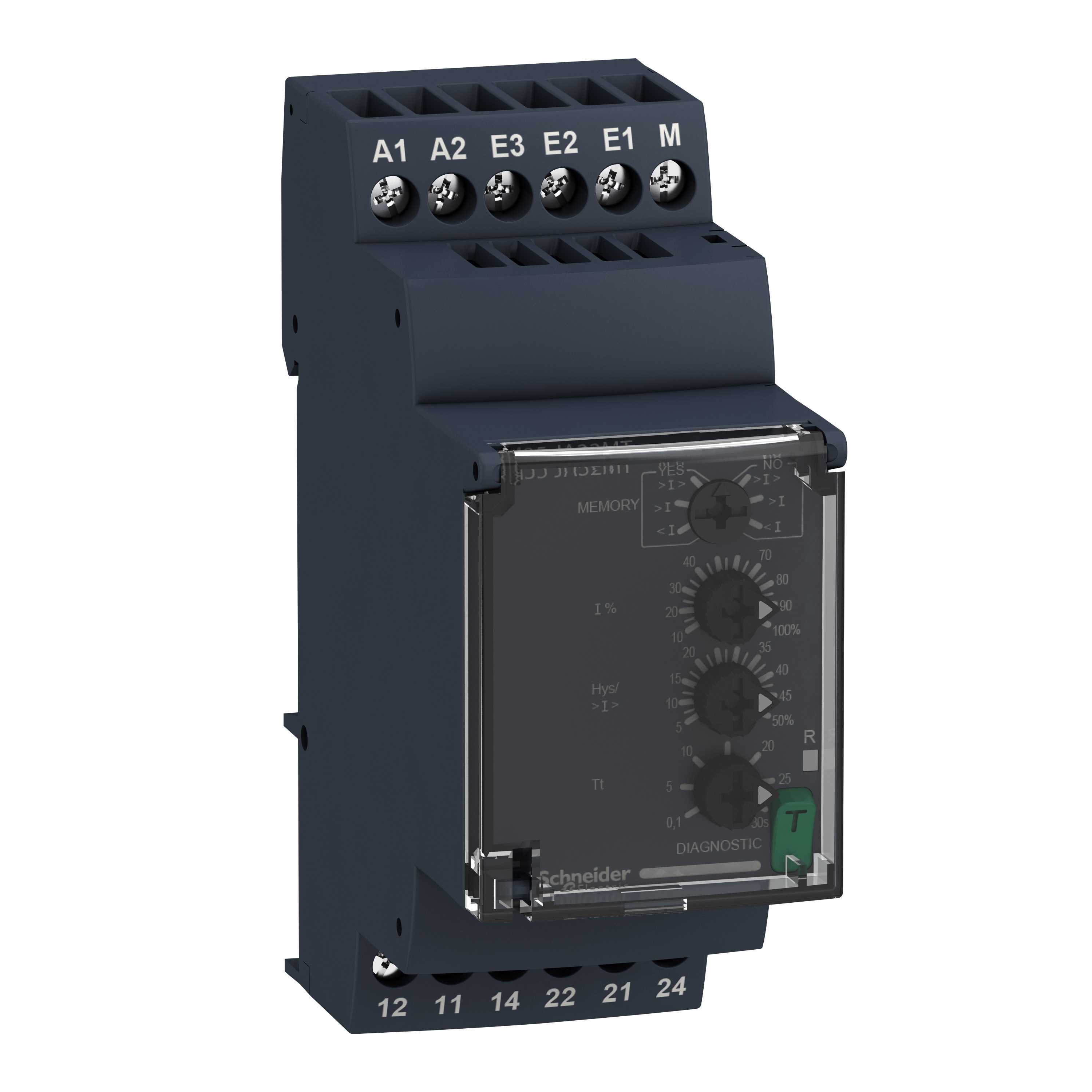

Zelio RM35 kontrollreléer introduserer 2 store forbedringer på markedet.
- De bakgrunnsbelyste LED skruene til innjusteringen gjør det enkelt å se innstillingen på steder med sparsom belysning.
- Den innebygde testknappen letter test og feilsøking fordi utgangen kan testes med et trykk på knappen.

RM35JA32MT er et kontrollrelé til måling av overspenning eller underspenning.
Strømmålingen skjer gjennom klemmene M og E1/E2/E3 som gir følgende 3 måleområder:
M og E1 = 0,15-1,5 A
M og E2 = 0,5-5 A
M og E3 = 1,5-15 A
Kontrollreléet forsynes med 400VAC og er beregnet for 3-faset applikasjoner.

Reléet har 4 bakgrunnsbelyste justeringsskruer for innstilling av ønsket funksjon.
På den øverste justeringsskruen velges funksjonen som ønskes (overspenning, underspenning eller over-/underspenning samtidig).
I tillegg kan det velges om reléet skal huske den siste målte verdi i tilfelle et spenningsavbrudd (memory).
Deretter stilles ønsket grenseverdi inn mellom 10 og 100% av måleområdet.
På den tredje justeringsskruen kan hysteresen justeres mellom 5 og 50%.
Nederst justeres tidsforsinkelsen på reléutgangen mellom 0,1 sekunder og 30 sekunder.

Lysdioden på fronten indikerer status på reléutgangen.
Testknappen aktiverer utgangen når det er spenning på kontrollreléet.
