Schneider Electric - Kontrollrelé NFC 3x230-400V - RMNF22TB30
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type matespenning - AC
Forsyningsspenning ved AC 50 Hz - 120...480 V
Forsyningsspenning ved DC - 0...0 V
Fasesekvensovervåking - Ja
Spenningsmåleområde - 0...0 V
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
Zelio Control
Se alle produkter fra denne serienEAN/GTIN
3606489591120
Elnummer
4171852
Leverandørens varenummer
RMNF22TB30
Typebeskrivelse
4171852
Type matespenning:
AC
Forsyningsspenning ved AC 50 Hz:
120...480 V
Forsyningsspenning ved DC:
0...0 V
Fasesekvensovervåking:
Ja
Spenningsmåleområde:
0...0 V
Antall vekselkontakter:
2
Type strømtilkobling:
Skrukobling
Med avtakbare klemmer:
nei
Forsyningsspenning ved AC 60 Hz:
120...480 V
Funksjon fasesviktovervåking:
Ja
Funksjon underspenningsgjenkjenning:
Ja
Funksjon overspenninggjenkjenning:
Ja
Funksjon assymetrigjenkjenning:
Ja
Minimum innstillbar tilslags tidsforsinkelse:
0,1 s
Maksimalt tillatte tilsalgs tidsforsinkelse:
300 s
Minimum innstillbar frafalls tidsforsinkelse:
0,1 s
Maksimalt tillatt frafalls tidsforsinkelse:
300 s
Antall NC-kontakter:
2
Antall NO-kontakter:
0
Bredde:
22,5 mm
Høyde:
90 mm
Dybde:
99 mm
Reléet kan brukes til 3-fase applikasjon med eller uten N-leder.

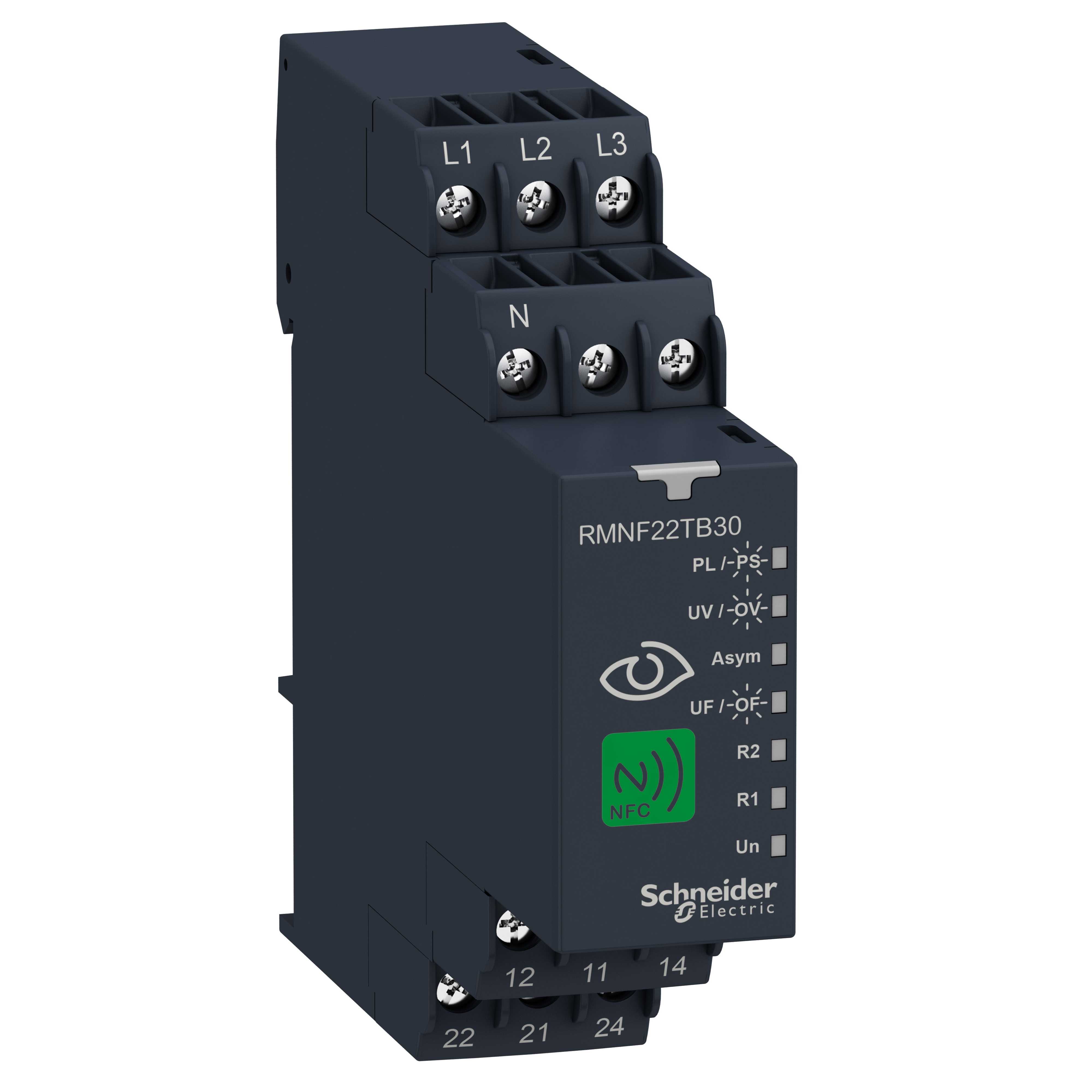

På toppen av reléet er det nettilkopling og på bunnen er det to vekselkontaktsett.
Zelio NFC kontroll kan brukes til å detektere:
- Fasefeil.
- Fasesekvens .
- Brudd på N-leder.
- Underspenning og / eller overspenning.
- Asymmetri.
- Feil på frekvens
Kontrollreléet har 2C/O kontakter med maksimal belastning (Ith) på 8A.
Vekselkontaktsettene har individuell programmering.
Dette gjør det mulig å bruke en utgang for deteksjon av et fasefeil og det andre for underspenningsdeteksjon.
Det er også mulig å bruke de logiske funksjonene AND, OR eller NOT når man programmerer utgangene.
Releet har timerfunksjon On/Off delay 0,1 s…60 min
RMNF22TB30 har et innebygd minne som registrerer de 20 siste feilene.
Dette gjør feilsøking veldig enkelt .
På forsiden av kontroll reléet er det 7 LED for indikasjon:
- PL / PS angir fasefeil eller feil på fasesekvens(rotasjon).
- UV / OV indikerer underspenning eller overspenningsfeil.
- ASY indikerer asymmetrifeil.
- UF / OF indikerer frekvensfeil (over/under).
- R1 angir tilstanden for relé 1.
- R2 angir tilstanden for relé 2.
- Un indikerer om releet er spenningsatt.
Zelio NFC-kontrollreleet har ingen knapper eller justeringsvelger på forsiden.
Programmering og oppsett av reléet er gjort med NFC-teknologi og ‘’ ZELIO NFC’’- appen.
Appen er gratis og kan lastes ned fra Google Play Store og kan brukes både til Zelio NFC Control og Zelio NFC Time.
MERK: Det er kun Android-programvareversjon V4.4 eller høyere som støttes.
Det er mulig å låse programmet med et 4-siffer passord for å unngå utilsiktede endringer i innstilingene.
Programmet kan klones for flere, og det er mulig å dele innstillingene til en annen telefon.
