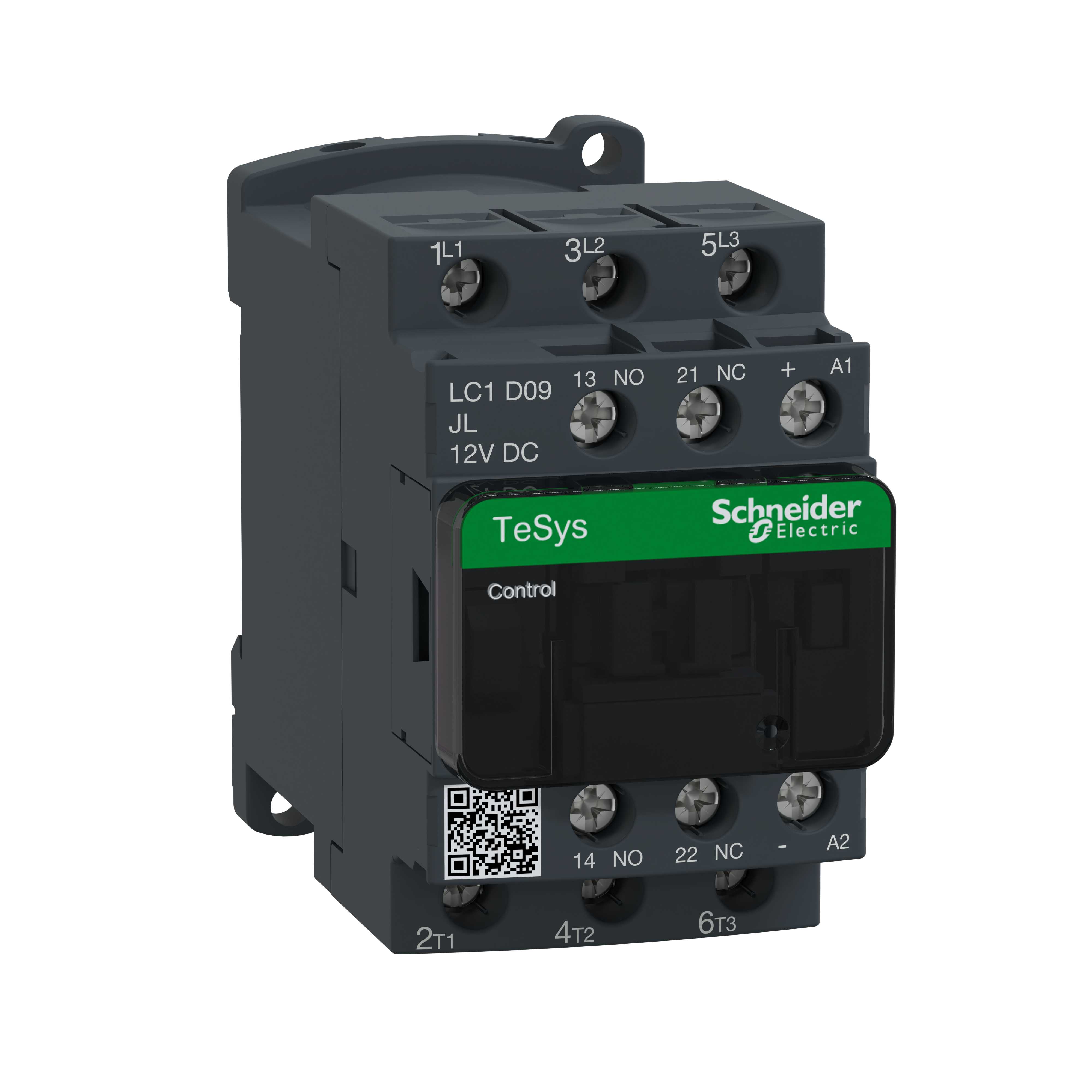

Schneider Electric - LC1D09JL Kontaktor 9A 3P 12VDC Lavf - LC1D09JL

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

Nominell matespenning ved AC 50 Hz - 0...0 V
Nominell matespenning ved DC - 12...12 V
Spenningstype for betjening - DC
Antall hovedkontakter normalt lukket - 0
Antall hovedkontakter normalt åpne - 3

Emballasje og betingelser

1 STK
Skaffevare

Produktserie

TeSys

Se alle produkter fra denne serien

EAN/GTIN

3389110361216

Elnummer

4177140

Leverandørens varenummer

LC1D09JL

Typebeskrivelse

4177140

Nominell matespenning ved AC 50 Hz:

0...0 V

Nominell matespenning ved DC:

12...12 V

Spenningstype for betjening:

Antall hovedkontakter normalt lukket:

Antall hovedkontakter normalt åpne:

Nominell strøm Ie ved AC-1, 400 V:

25 A

Nominell strøm Ie ved AC-3, 400 V:

9 A

Nominell effekt ved AC-3, 400V:

4 kW

Nominell matespenning ved AC 60 Hz:

0...0 V

Tilkoblingstype hovedstrømkrets:

Skrukobling

Driftstrøm le ved AC-4, 400 V:

6 A

Driftseffekt ved AC-4, 400 V:

2,2 kW

Antall hjelpekontakter normalt åpne:

Antall hjelpekontakter normalt lukket:

For rekkemontasje:

nei

Kontaktorer til motordrifter (AC-3) og ikke-induktive belastninger (AC-1). LC1-D er vår mest anvendte standard industrikontaktor. Kontaktorene med 24 V DC lavforbruksspole har noe mindre range enn AC/DC-spolene ellers: Merkestrøm i AC-3 drift fra 9-38 A, som tilsvarer 2,2-9 kW 230 V og 4-18,5 kW 400 V. Alle kontaktorene har 1NO og 1NC hjelpekontakter. NC-kontakten er såkalt "speil-kontakt", som betyr at den er godkjent for tilbakemelding til sikkerhetssystemer. Alle kontaktorene kan også benyttes for lysstyringer - tabeller tilgjengelig på web eller ved å kontakte oss.
