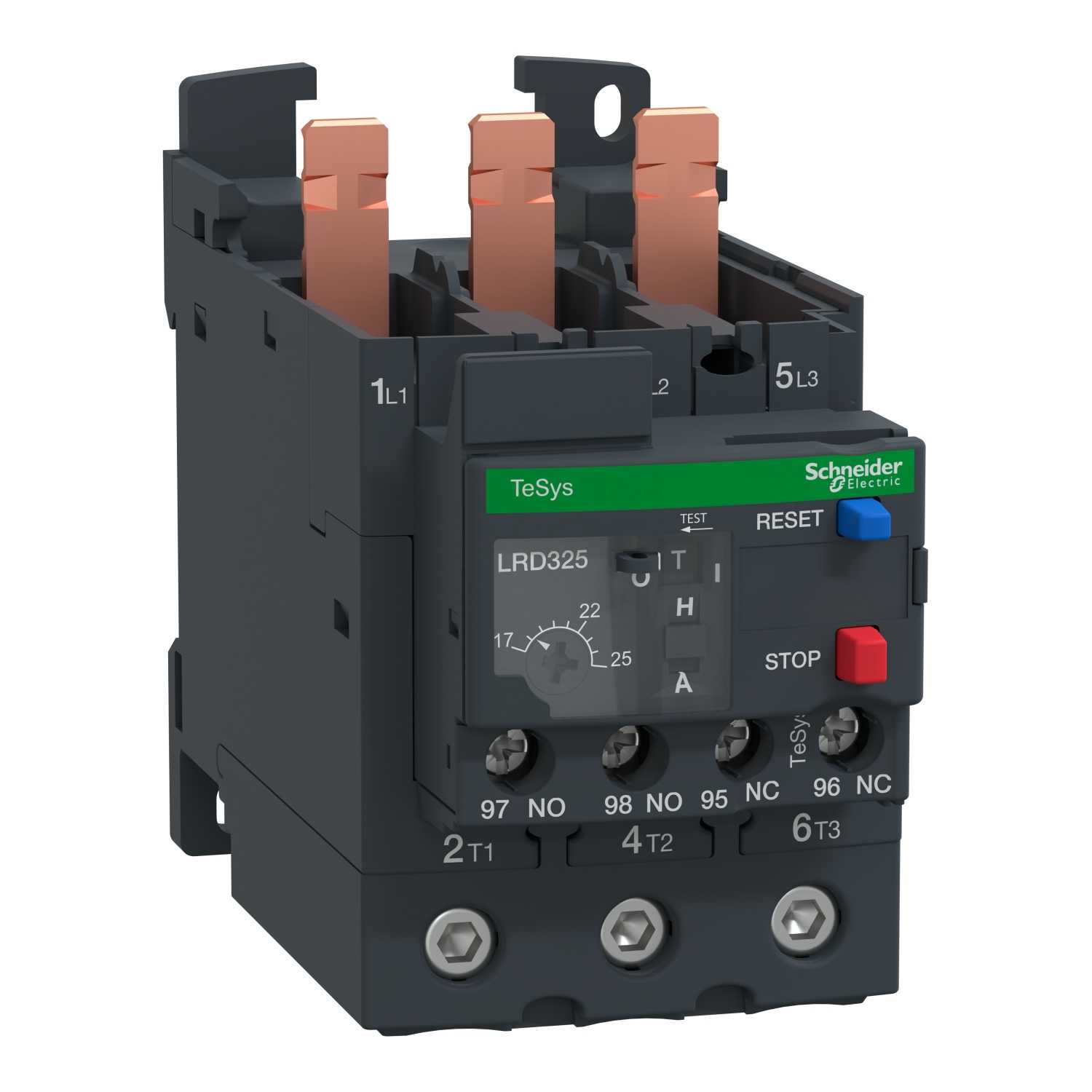

Schneider Electric - LRD325 Termisk relé 17-25A Elink kl10 - LRD325

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

Justerbart strømområde - 17...25 A
Monteringsmetode - Direktemontasje/Frittstående installasjon
Tilkoblingstype hovedstrømkrets - Skrukobling
Utløseklasse - CLASS 10 A
Automatisk resetfunksjon - Ja

Emballasje og betingelser

1 STK
Skaffevare

Produktserie

TeSys

Se alle produkter fra denne serien

EAN/GTIN

3389119215473

Elnummer

4170329

Leverandørens varenummer

LRD325

Typebeskrivelse

LRD325

Justerbart strømområde:

17...25 A

Monteringsmetode:

Direktemontasje/Frittstående installasjon

Tilkoblingstype hovedstrømkrets:

Skrukobling

Utløseklasse:

CLASS 10 A

Automatisk resetfunksjon:

Maks nominell driftsspenning Ue:

690 V

Antall hjelpekontakter normalt lukket:

Antall hjelpekontakter normalt åpne:

Antall hjelpekontakter som veksler:

Resetfunksjon inngang:

nei

Trykknapp for resetfunkjsjon:

Termiske vern, serie D. Opptil 150 A (0,06 - 75 kW) for både AC og DC-motorstyringer. Integrert manuell/automatisk reset. Normalstart (klasse 10): 2-10 sek og tungstart (klasse 20): 6-20 sek. Utløsetest og mekanisk utløseindikator. Utløsetid: 7,2 x Ir (innstil strøm). Kan om ønskelig "klikkes" enkelt til TeSys D kontaktor. Vernene LR9D er elektroniske og er beregnet for montering til LC1-D115 og LC1-D150 kontaktorer. Nye, smalere vern med Everlink terminaltilkobling er nå også tilgjengelig. Disse er angitt med Elink i varebeskrivelsen. EverLink er en patentert løsning som opprettholder konstant moment UTEN ettertrekking.
