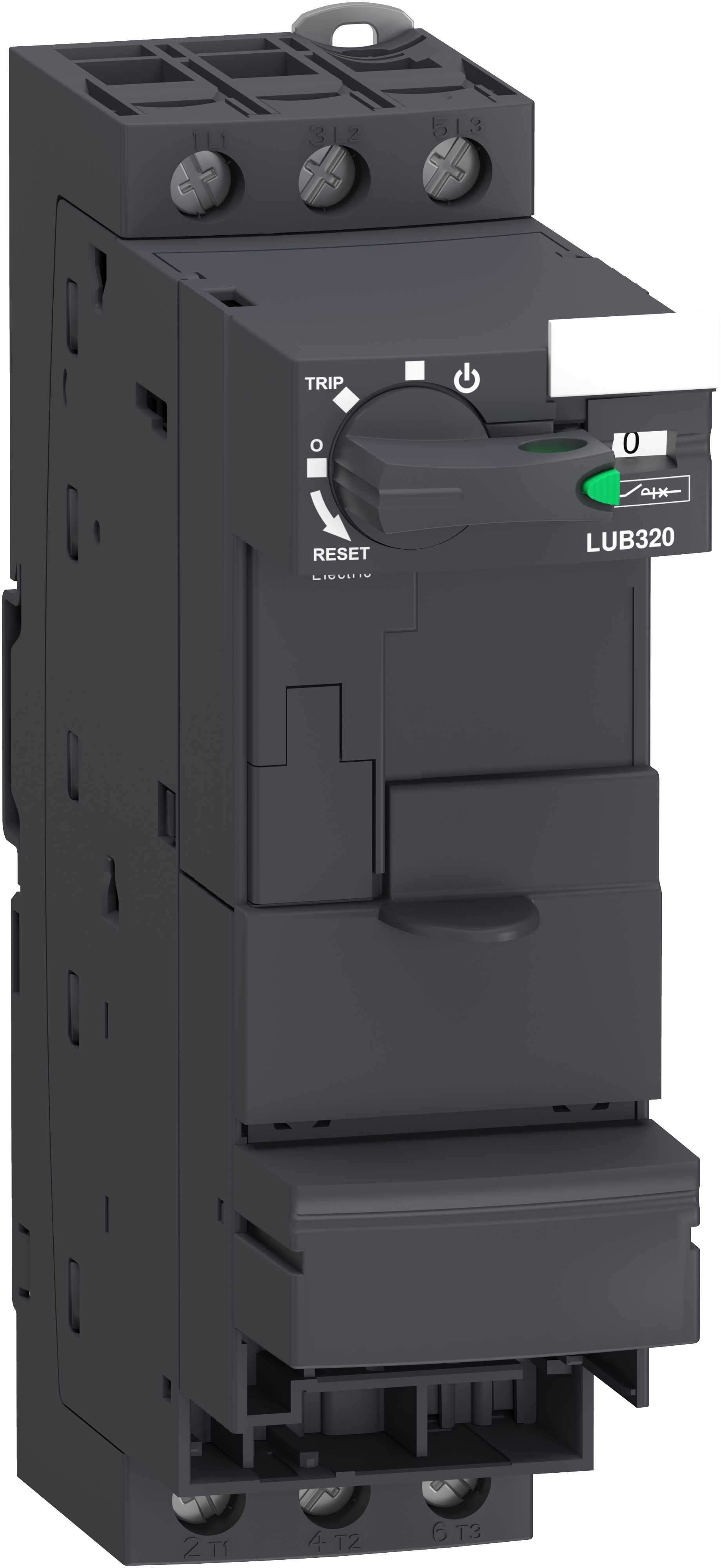

Schneider Electric - LUB320 model U Effektbase 32A u/tilk.
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type motorstarter - Direktestarter
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Nominell matespenning Us ved AC 60 HZ - 24...240 V
Nominell effekt ved AC-3, 400V - 15 kW
Med kortslutningsutløser - Ja
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3389110362800
Elnummer
4170005
Leverandørens varenummer
LUB320
Typebeskrivelse
4170005
Type motorstarter
Direktestarter
Nominell matespenning Us ved AC 50 HZ
24...240 V
Nominell matespenning Us ved AC 60 HZ
24...240 V
Nominell effekt ved AC-3, 400V
15 kW
Med kortslutningsutløser
Ja
Nominell matespenning Us ved DC
24...220 V
Spenningstype for betjening
AC/DC
Driftseffekt ved AC-3, 230 V, 3-fase
7,5 kW
Merkeeffekt, 460 V, 60 Hz, 3-fase
15 kW
Merkeeffekt, 575 V, 60 Hz, 3-fase
15 kW
Nominell driftstrøm Ie
32 A
Driftsstrøm ved AC-3, 400V
32 A
Innstillingsområde for overlastutløser
0...0 A
Betinget nominell kortslutningstrøm, tilordningsart 1, 480 Y/277 V
10000 A
Betinget nominell kortslutningstrøm, tilordningsart 1, 600 Y/347 V
4000 A
Betinget nominell kortslutningstrøm, tilordningsart 2, 230V
50000 A
Betinget nominell kortslutningstrøm, tilordningsart 2,400V
50000 A
Antall hjelpekontakter normalt åpne
1
Antall hjelpekontakter normalt lukket
1
Omgivelsestemperatur, øvre grense uten innskrenkinger
70 °C
Temperaturkompensert overlastbeskyttelse
Ja
Tilkoblingstype hovedstrømkrets
Skrukobling
Utførelse av elektrisk tilkobling for hjelpe- og styresrtømkrets
Skrukobling
Skinnemontering er mulig
Ja
Med transformator
Nei
Antall kommandoposisjoner
3
Egnet for nødstopp
Nei
Koordinasjon iflg. IEC 60947-4-3
Klasse 2
Antall signallamper
0
Ekstern tilbakestilling
Nei
Med sikring
Nei
Beskyttelsesklasse IP
IP20
Støtter TCP/IP-protokoll
Nei
Støtter PROFIBUS-protokoll
Nei
Støtter CAN-protokoll
Nei
Støtter INTERBUS-protokoll
Nei
Støtter ASI-protokoll
Nei
Støtter Modbus-protokoll
Nei
Støtter Data-Highway-protokoll
Nei
Støtter DeviceNet-protokoll
Nei
Støtter SUCONET-protokoll
Nei
LON-protokoll
Nei
Støtter protokollen for PROFInet IO
Nei
Støtter protokollen for PROFInet CBA
Nei
Støtter SERCOS-protokoll
Nei
Støtter protokollen for Foundation Fieldbus
Nei
Støtter protokollen for Ethernet/IP
Nei
Støtter protokollen for AS-Interface Safety at Work
Nei
Støtter protokollen for DeviceNet Safety
Nei
Støtter INTERBUS Safety protokoll
Nei
Støtter protokollen for PROFIsafe
Nei
Støtter protokollen for SafetyBUS p
Nei
Støtter protokoll for andre bussystemer
Nei
Bredde
45 mm
Høyde
154 mm
Dybde
126 mm
TeSys modell U motorstarter består av en effektbase og en kontrollenhet som skreddersyr den til alle spennings- og strømstyrker. Plugg-inn og forseglbare kontrollenheter kommer i 3 typer og kun 6 størrelser opp til 32 A.Styrespenning: 24 - 230 V, AC/DCAvhengig av hvilken kontrollenhet (strømmodul) som velges oppnås beskyttelse mot kortslutning og overlast i klasse 10, 20 eller 30, samt en rekke andre beskyttelsesfunksjoner som sanntidsmåling, diagnose, loggefunksjoner etc. Enhetene med multifunksjon kommer med display og enkel navigering.I tillegg finnes en rekke funksjonsmoduler som muliggjør brukertilpasset funksjonalitet.
