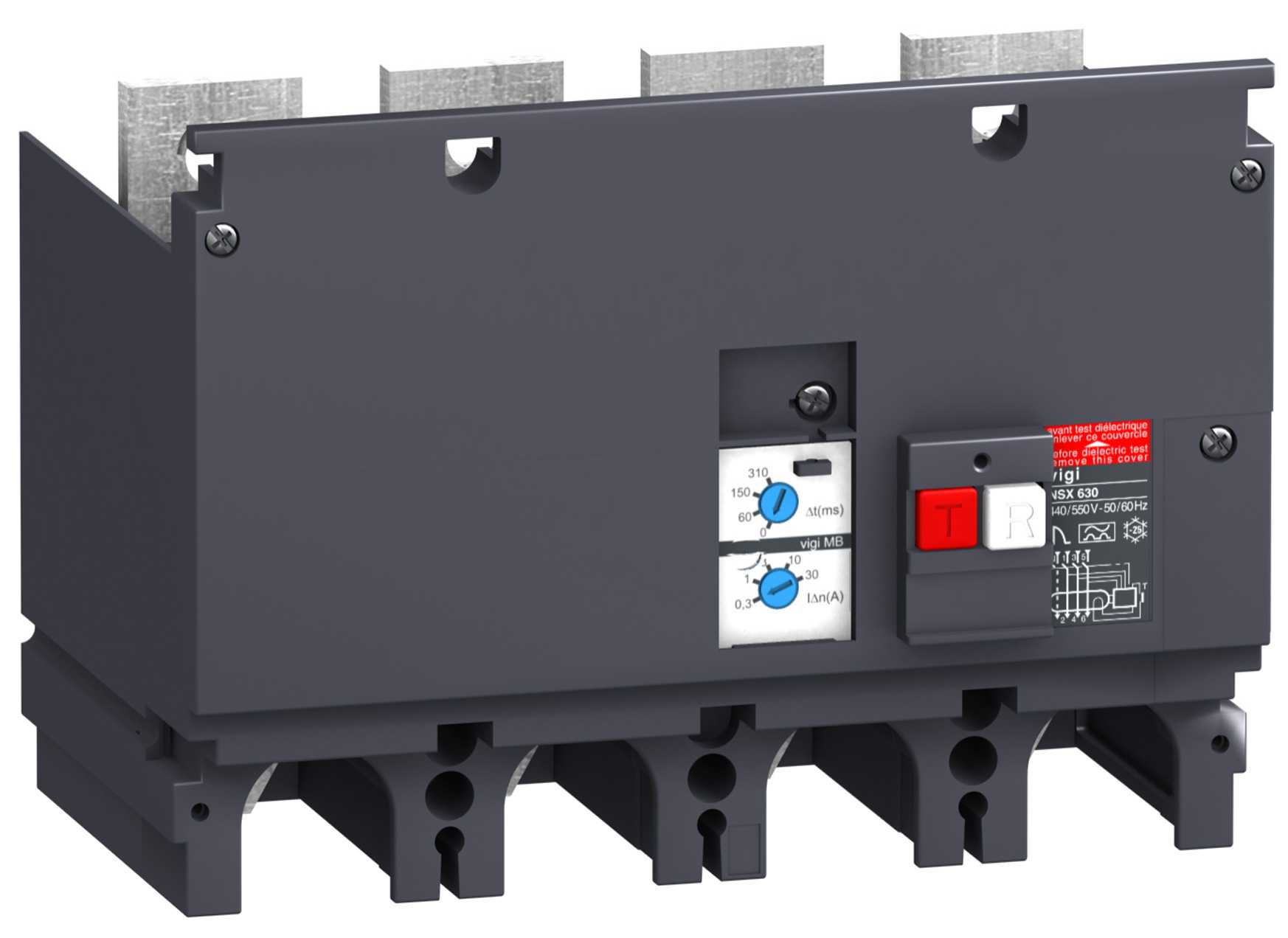

Schneider Electric - LV432454 Vigi 4P 0,3-30A 400/630A 550V - LV432454
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell matespenning Us ved AC 50 HZ - 440...550 V
Nominell matespenning Us ved DC - 0...0 V
Nominell feilstrøm fra/til - 0,3...30 A
Maks tilslags tidsforsinkelse - 310 ms
Maks nominell driftsspenning Ue - 550 V
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
EAN/GTIN
3606480018831
Elnummer
4393806
Leverandørens varenummer
LV432454
Typebeskrivelse
Jordfeilmoduler for Compact NSX 100 -630A, Vigimoduler
Nominell matespenning Us ved AC 50 HZ:
440...550 V
Nominell matespenning Us ved DC:
0...0 V
Nominell feilstrøm fra/til:
0,3...30 A
Maks tilslags tidsforsinkelse:
310 ms
Maks nominell driftsspenning Ue:
550 V
Nominell matespenning Us ved AC 60 HZ:
440...550 V
Justerbar forsinkelse:
Ja
Jordfeilmodul type Vigi er en jordfeilbrytermodul som monteres enkelt i underkant av effektbryteren. Den påvirker ikke effektbryterens øvrige data. Tekniske data i.h.h.til IEC 60947-2 annex B, og IEC 60755 A-klasse. Vigimodulene er utstyrt med test-og resetknapp i front, samt pot.meter for instilling av følsomhet og tidsforsinkelse. Modulene kan bestykkes med hjelpekontakt (SDV) for fjernindikering av utkobling p.g.a. jordfeil. Leveres i følgende varianter: Type ME, for NSX100-160: Fast følsomhet 300mA og fast tidsforsinkelse =40ms, 200 - 440V. Type MH, for NSX100-250: Justerbar følsomhet fra 30mA til 10A, justerbar tidsforsinkelse, 200 - 440V og 440 - 550V. Type MB, for NSX400/630: Justerbar følsomhet 300mA til 30A, justerbar tidsforsinkelse, 200 - 440V og 440 - 550V. Jordfeilovervåkingsmoduler kan også leveres. De fungerer på samme måte som Vigimodulene, men løser ikke ut bryteren ved jordfeil. (kun varsling.) Tekniske data: Justerbar følsomhet fra 30mA til 250mA, justerbar tidsforsinkelse opp til 4,5s, 200 - 440V.
