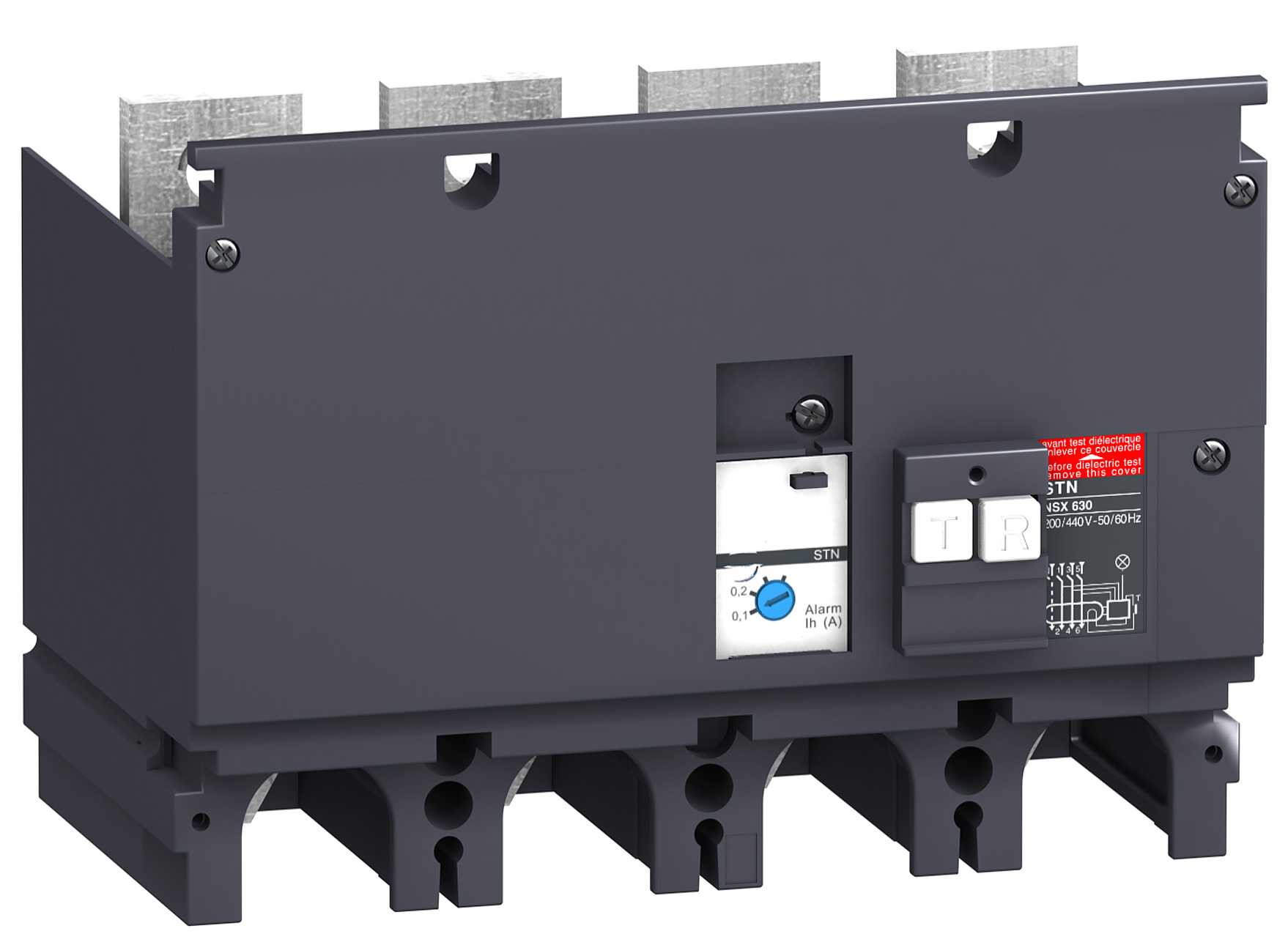

Schneider Electric - LV432660 Isolasjonsovervåkings modul 4P
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nettavlederkapasitet - 0 µF
Reaksjonsverdi impedans 1 - 0...0 kOhm
Type strømtilkobling - Skrukobling
Med avtakbare klemmer - Nei
Funksjon - For nett med 3-fasevekselstrøm
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480020681
Elnummer
4393906
Leverandørens varenummer
LV432660
Typebeskrivelse
Jordfeilmoduler for Compact NSX 100 -630A, Vigimoduler
Nettavlederkapasitet
0 µF
Reaksjonsverdi impedans 1
0...0 kOhm
Type strømtilkobling
Skrukobling
Med avtakbare klemmer
Nei
Funksjon
For nett med 3-fasevekselstrøm
Type matespenning
AC
Forsyningsspenning ved AC 50 Hz
200...440 V
Forsyningsspenning ved AC 60 Hz
200...440 V
Forsyningsspenning ved DC
0...0 V
Spenningsmåleområde
200...440 V
Nominell driftsfrekvens
50...60 Hz
Reaksjonsverdi impedans 2
0...0 kOhm
Isoleringsverdi-indikasjon
Nei
Feil-lagring mulig
Nei
Antall NC-kontakter
0
Antall NO-kontakter
0
Antall vekselkontakter
0
Bredde
185 mm
Høyde
355 mm
Dybde
110 mm
Jordfeilmodul type Vigi er en jordfeilbrytermodul som monteres enkelt i underkant av effektbryteren. Den påvirker ikke effektbryterens øvrige data. Tekniske data i.h.h.til IEC 60947-2 annex B, og IEC 60755 A-klasse. Vigimodulene er utstyrt med test-og resetknapp i front, samt pot.meter for instilling av følsomhet og tidsforsinkelse. Modulene kan bestykkes med hjelpekontakt (SDV) for fjernindikering av utkobling p.g.a. jordfeil. Leveres i følgende varianter: Type ME, for NSX100-160: Fast følsomhet 300mA og fast tidsforsinkelse =40ms, 200 - 440V. Type MH, for NSX100-250: Justerbar følsomhet fra 30mA til 10A, justerbar tidsforsinkelse, 200 - 440V og 440 - 550V. Type MB, for NSX400/630: Justerbar følsomhet 300mA til 30A, justerbar tidsforsinkelse, 200 - 440V og 440 - 550V. Jordfeilovervåkingsmoduler kan også leveres. De fungerer på samme måte som Vigimodulene, men løser ikke ut bryteren ved jordfeil. (kun varsling.) Tekniske data: Justerbar følsomhet fra 30mA til 250mA, justerbar tidsforsinkelse opp til 4,5s, 200 - 440V.
