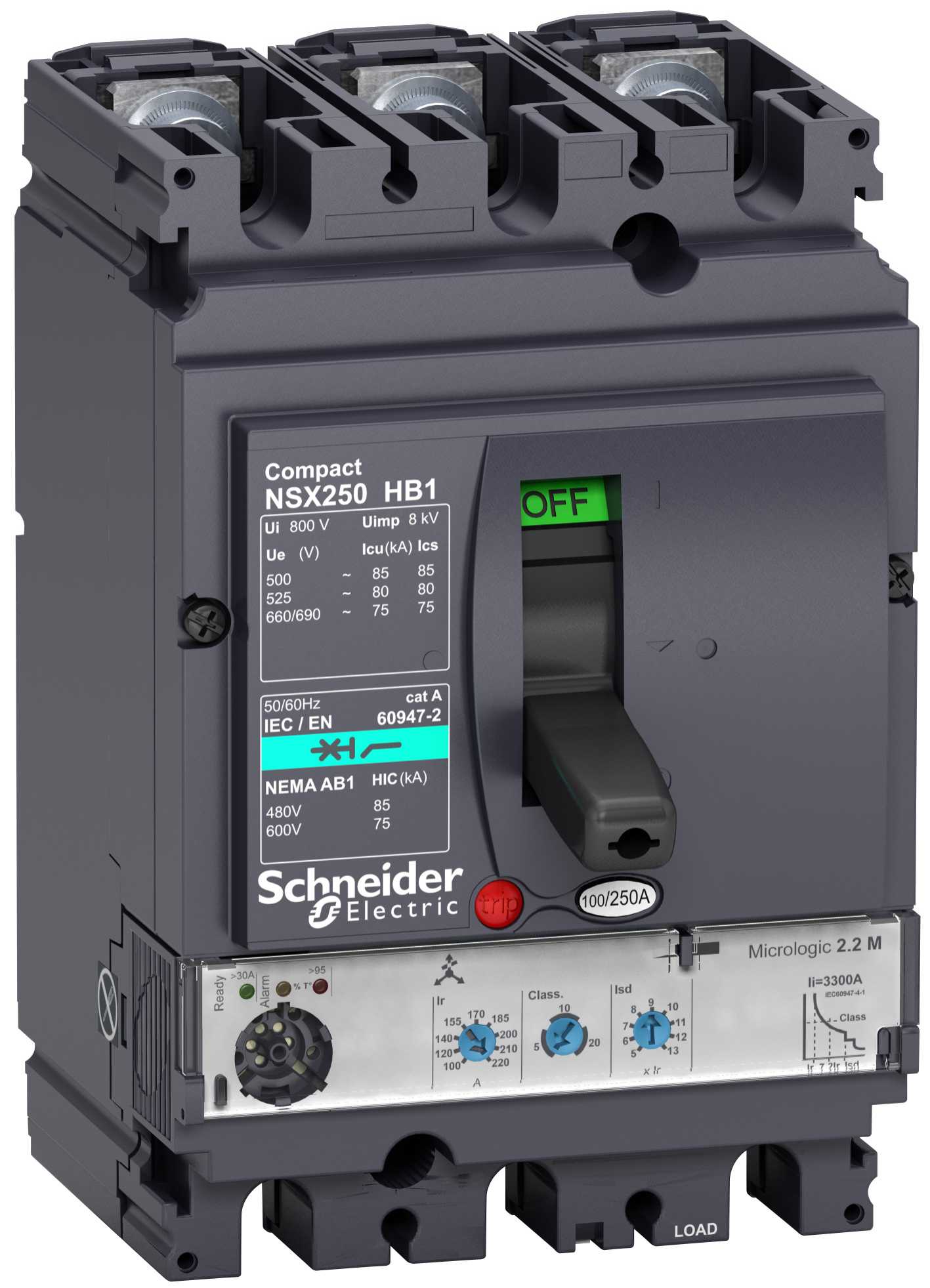

Schneider Electric - LV433547 NSX250HB1 M.logic 2,2M 220A 3P
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Innstillingsområde for overlastutløser - 105...264 A
Innstillingsområde for momentan kortslutningsutløser - 3300...3300 A
Utløserteknikk - Elektronisk
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480480409
Elnummer
4394455
Leverandørens varenummer
LV433547
Typebeskrivelse
Effektbrytere for 440/690V-NSX100-630 M.logic M-el.motorvern
Innstillingsområde for overlastutløser
105...264 A
Innstillingsområde for momentan kortslutningsutløser
3300...3300 A
Utløserteknikk
Elektronisk
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
3
Med termisk vern
Ja
Fasebruddsensitiv
Ja
Nominell driftsspenning
690...690 V
Nominell kontinuerlig strøm Iu
220 A
Utførelse av betjeningselement
Andre
Apparatkonstruksjon
Innbyggingsapparat, fastmontert
Med integrert hjelpekontakt
Nei
Med integrert underspenningsutløser
Nei
Beskyttelsesklasse IP
IP40
Høyde
161 mm
Bredde
105 mm
Dybde
86 mm
Compact NSX100 til 630 R/HB1/HB2 med elektronisk motorvern, Micrologic 2.2-M/2.3-M og 6.2-E-M/6,3E-M, leveres i 3P utførelse og to fysiske størrelser opp til 630Amp. Bryterne er spesiellt utviklet og egnet for 440V-690V applikasjoner med høyt kortsluttningsnivå.Tre bryteevnenivåer for 440VAC og 690VAC. Bryteevne: R: 200kA/440V, 45kA/690V. HB1: 75kA/690V. HB2: 100kA/690V. Micrologic 2,2-M og 2,3-M, for h.h.vis NSX100-250 og NSX400-630, er elektroniske motorvern med beskyttelse mot kortsluttning, overlast, justerbar starterklasse, faseubalanse eller fasebortfall. Kan og bestykkes med SDTAM alarmkontakt for varsling av overlast og åpning av kontaktor. Micrologic 6.2-E-M/6,3E-M har samme funksjon som Micrologic 2.2, og i tillegg måling av bl.a. strøm, spenning, effekt og energi. Justering overlast: 0,4/0,5 til 1xIn, kortsluttning: 5 til 13xIr. Nøyaktighet:+- 15% på kortsluttning.Compact NSX har med sin overlegne bryteteknikk svært gode selektivitets og back-up egenskaper, hvilket er meget fordelaktig med tanke på driftsikkerhet og økonomi. Stort utvalg av installasjonstilbehør som terminaldeksel, klemmer, spredere, hjelpekontakter etc. gir stor fleksibilitet og montasjevennlighet.
