Schneider Electric - Lystrykknapphode flush i metall for LED med fjærretur og plan trykflate i blå farge

Harmony XB4/ZB4 flush trykknapper forsterker inntrykket av god design og funksjonalitet på fronten av en maskin eller tavlefront.
Det forsenkede designet handler ikke bare om estetikk, men har også funksjonelle fordeler som gir enklere rengjøring og bedre beskyttelse.
Trykknappene monteres enkelt i et 30 mm hull fordi hodet holdes på plass av en pakning på baksiden når de satt inn i hullet.
På baksiden av hullet monteres en mellomplate som samtidig forbinder trykknappen med jord, før bryterkroppen klikkes på bak og fastgjøres med en enkelt skrue.
Bak på bryterkroppen monteres kontaktelementene og eventuelle lysmoduler og det kan totalt monteres opptil 9 moduler bak på en trykknapp (avhengig av modell).

Serien i metall er meget robust og kan benyttes i en lang rekke industrier.
Kapslingsklassen er IP66, IP67, IP69 (ISO) og IP69K (DIN) og utover det kan trykknappene benyttes i temperaturområder fra -40 til 70 grader Celsius.

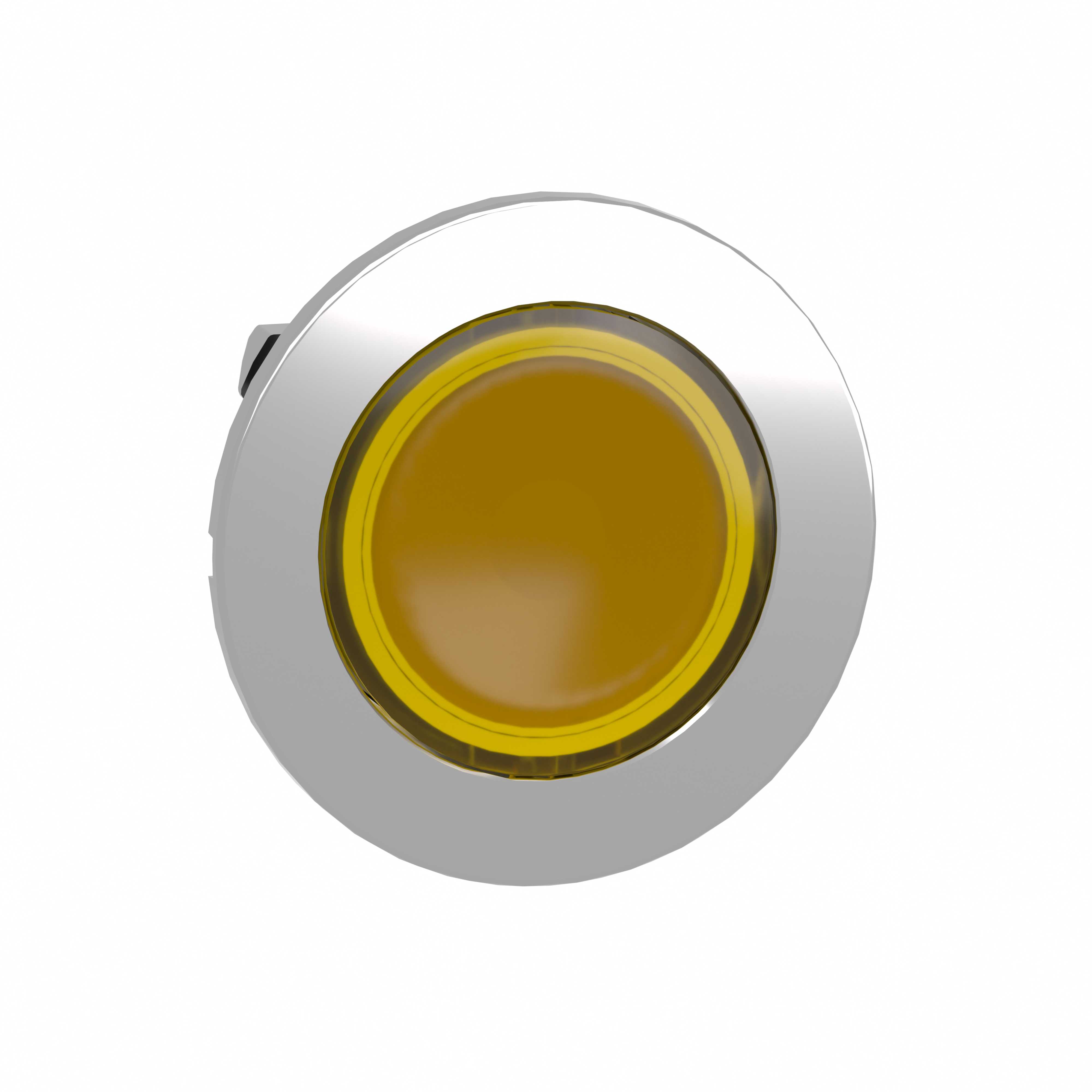

ZB4FW383 er en signallampe trykknapp i metall for flushmontasje med fjærretur og en plan trykkflate i gul farge.
Hodet er designet for LED belysning som sikrer et ensartet lys som er synlig for enhver vinkel.

Til ZB4FW383 brukes en løs bryterkropp (ZB4BZ009) og kontaktelementene (ZBE10x) og lysmoduler (ZBVx) avhengig av strømforsyningsspenningen.
Det er viktig for å oppnå den korrekte gule farge at den tilhørende lysmodulen brukes (ZBVB8, ZBVG8 eller ZBVM8).
Til oppmerking brukes ZBYFxxxx skiltholderne med blanke skilt for individuell gravering.
Alternativt kan det brukes løse skiltholdere ZBZFxx for ZBY0xxxx standard skilt til Harmony serien.

OBS: Det er IKKE mulig å montere flush trykknappene i XAL kontrollstasjoner.
