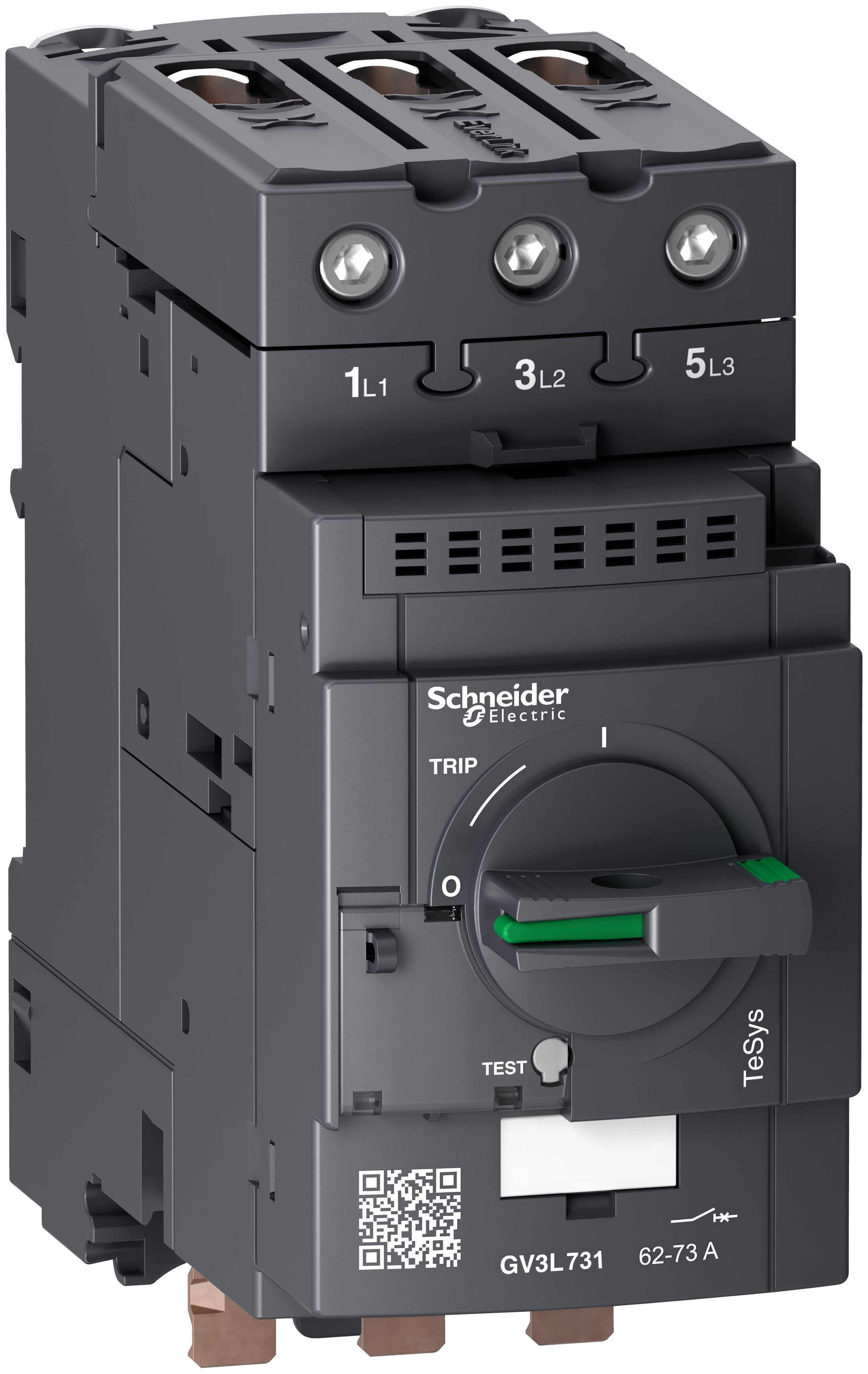

Schneider Electric - GV3L Motorvernbryter magnetisk 73A EverLink
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Innstillingsområde for momentan kortslutningsutløser - 1120...1120 A
Utløserteknikk - Magnetisk
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 3
Med termisk vern - Nei
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606481304544
Elnummer
4305252
Leverandørens varenummer
GV3L731
Typebeskrivelse
4305252
Innstillingsområde for momentan kortslutningsutløser
1120...1120 A
Utløserteknikk
Magnetisk
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
3
Med termisk vern
Nei
Fasebruddsensitiv
Ja
Nominell driftsspenning
230...690 V
Nominell kontinuerlig strøm Iu
73 A
Nominell driftseffekt ved AC-3, 230 V
18,5 kW
Nominell effekt ved AC-3, 400V
37 kW
Utførelse av betjeningselement
Dreieknapp
Apparatkonstruksjon
Komplett utstyr i kapslingen
Med integrert hjelpekontakt
Nei
Med integrert underspenningsutløser
Nei
Nominell verdi kortslutningsbrytestrøm lcu ved 400 V AC
50 kA
Beskyttelsesklasse IP
IP20
Høyde
132 mm
Bredde
55 mm
Dybde
136 mm
GV3 P er 3-polede, termisk-magnetiske motorvernbrytere, spesialkonstruert for kontroll og beskyttelse av motorer i henhold til standardene IEC 947-1, IEC 947-2. . Serien kommer i 7 ulike størrelser: 9 - 80 A (5,5 - 45 KW) med bryteevne 50-100 kA (400V). Den magnetiske kortslutningsbeskyttelsen gir fast utløsenivå ca 13 ganger den maksimale innstillbare strømmen for termisk utløsning. Det termiske overlastvernet kompenserer automatisk for omgivelsestemperatur. Byggebredde er 55 mm og underspenningsvern og shuntutløser kan påmonteres.Bryteren kan låses i stilling "0" med hengelås. Motorvernbryteren tilfredsstiller kravene til skillefunksjon i åpne stilling. Umbracoskruetilkobling med EverLink: Et patentert system for å opprettholde korrekt moment også etter lang tid når kobberlederne har gjennomgått en naturlig deformasjon. (4mm Umbraconøkkel/1000V isolert - LADALLEN - elnr. 4178429)
