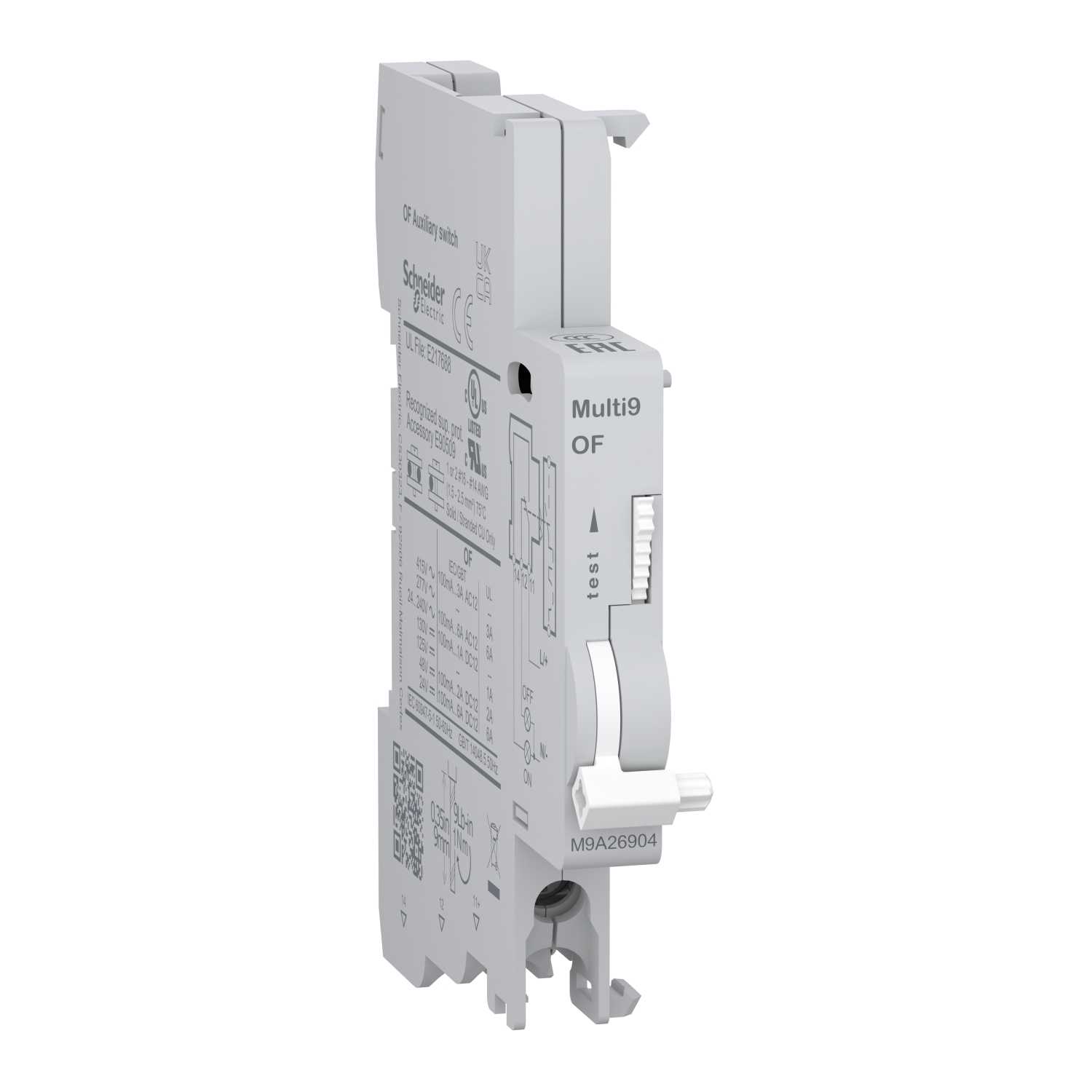

Schneider Electric - Multi9 hjelpekontakt - 1 vekselkontakt - standard - M9A26904

Dette elektriske Multi9 hjelpeutstyret, er en modulær OF hjelpekontakt som brukes for fjernindikasjon av posisjonen til den tilhørende enheten. I AC-nettverk er den nominelle strømmen fra 100 mA til 6A ved driftsfrekvens på 50 Hz til 60 Hz ved 240VAC, og fra 100 mA til 3A med driftsfrekvens på 50 Hz til 60 Hz ved 415VAC. I DC-nettverk begynner In-nominell strøm alltid på 100mA ved 24VDC til 130VDC. Den går opp til 6A ved 24VDC, 2A ved 48VDC, 1,5A ved 60VDC og 1A ved 130VDC. Den har 1 kontakt med type 1 C/O (vekselkontakt). OF kontakt endrer posisjon ved manuell betjening av tilordnet utstyr. Den er beregnet for installasjoner i små bedrifter, bygninger, kritiske bygninger, helsevesen, industri, datasenter og infrastrukturer. Denne hjelpekontakten er kompatibel med Multi9-serier som C60, ID, DPN ARC, DPN Vigi, DPN Vigi ARC, SW. OF brukes enten som kortnavn på enheten eller kompatibilitetskode. Den har skruklemmer i bunnen. Tverrsnitt og antall ledere per klemme: Tilkoblingen tillater tilkobling med 1 stk ènleder med tverrsnitt fra 1mm² til 4mm², eller 2 stk ènledere med tverrsnitt2,5 mm². Flertrådet kobberleder fra 0,5 mm² til 2,5 mm. Mangetrådet kobberleder med endehylse (2 ledere) opp til 1,5 mm². Tiltrekkingsmomentet på tilkoblingen er 1N.m (nederst) for PZ1 skrutrekkertype. Dette produktet er i samsvar med EN/IEC 60947-5-1 og EN/IEC 60947-5-4 standarder. Dette produktet er sertifisert med CE- og UKCA-merker.
