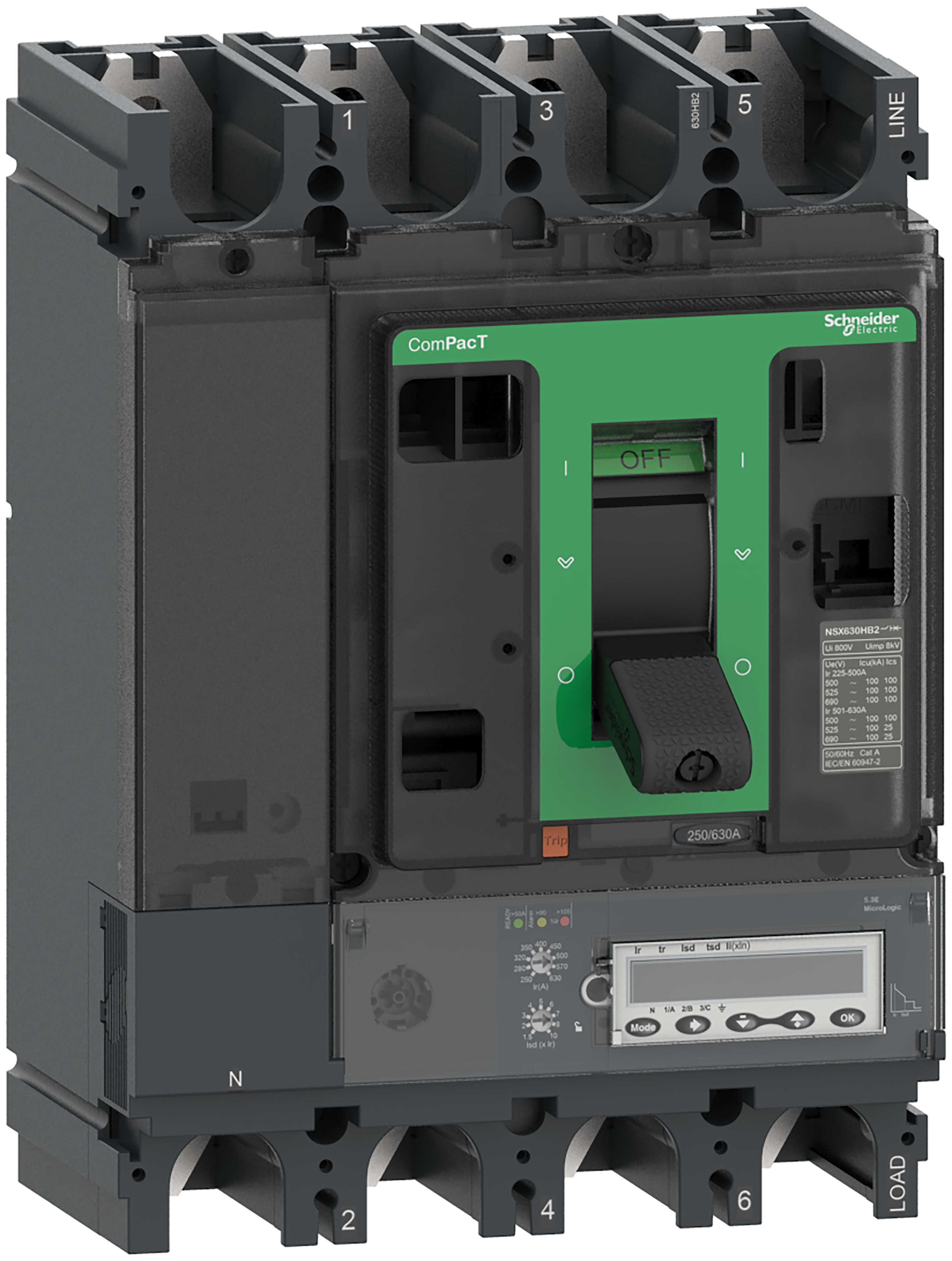

Schneider Electric - NSX630HB1 M.logic 5,3E 630A 4P C63V45E630
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell kontinuerlig strøm Iu - 630 A
Innstillingsområde for overlastutløser - 250...630 A
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 4
Merkespenningsområde - 690...690 V
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606481989130
Elnummer
4382742
Leverandørens varenummer
C63V45E630
Typebeskrivelse
4382742
Nominell kontinuerlig strøm Iu
630 A
Innstillingsområde for overlastutløser
250...630 A
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
4
Merkespenningsområde
690...690 V
Innstillingsområde for kortvarig forsinket kortslutningsutløser
945...6300 A
Innstillingsområde for momentan kortslutningsutløser
945...9450 A
Apparatkonstruksjon
Innbyggingsapparat, fastmontert
Integrert jordfeilvern
Nei
Egnet for montasje på DIN-skinne
Nei
Montering på DIN skinne mulig
Nei
Antall hjelpekontakter normalt lukket
0
Antall hjelpekontakter normalt åpne
0
Antall hjelpekontakter som veksler
0
Utløsermelder tilgjengelig
Nei
Med integrert underspenningsutløser
Nei
Plasseringen av tilkoblinger for hovedstrømkrets
Foran
Utførelse av betjeningselement
Knapp
Komplett apparat med beskyttelsesenhet
Ja
Integrert motordrift
Nei
Motordrift som opsjon
Ja
Beskyttelsesklasse IP
IP40
ComPacT NSX100 til 630 R/HB1/HB2 med elektronisk vern, Micrologic 5/6 E, leveres i 3 og 4P utførelse og to fysiske størrelser opp til 630Amp. Bryterne er spesiellt utviklet og egnet for 440V-690V applikasjoner med høyt kortsluttningsnivå.Tre bryteevnenivåer for 440VAC og 690VAC. Bryteevne: R: 200kA/440V, 45kA/690V. HB1: 75kA/690V. HB2: 100kA/690V. Micrologic 5/6 vern har i tillegg til sikker og nøyaktig beskyttelsesdel (vern), også innebygget avansert måle- og driftsassistanse funksjoner. Vernet er utstyrt med display for visning av måleverdier samt fininstilling av vernparametere og alarmer. Alle målefunksjoner kan enkelt hentes ut på bus-kommunikasjon for visning/overvåking og eller styring av effektbryter/applikasjon enten loalt i tavlefront eller til sentralt overvåkingsanlegg.(Modbus/ethernet) Verndel: justering overlast: 0,35/0,4 til 1xIn, kortsluttning: 1,5 til 10xIr. Nøyaktighet+-10% på kortsluttning, tidsforsinkbar både på overlast og kortsluttning. Soneselektivitet, ZSI, er standard. Versjoner: Micrologic 5,2E for NSX100-250; LSI vern og strøm, spenning og energimåling. Micrologic 6,3 E for NSX400/630; LSIG vern og strøm, spenning og energimåling. Micrologic 6.2E for NSX100/250; LSIG vern og strøm, spenning og energimåling. Micrologic 5.3E for NSX400/630; LSI vern og strømmåling. ComPacT NSX har med sin overlegne bryteteknikk svært gode selektivitets og back-up egenskaper, hvilket er meget fordelaktig med tanke på driftsikkerhet og økonomi. Stort utvalg av installasjonstilbehør som terminaldeksel, klemmer, spredere, hjelpekontakter etc. gir stor fleksibilitet og montasjevennlighet. Felles tilbehør med resten av NSX serien.
