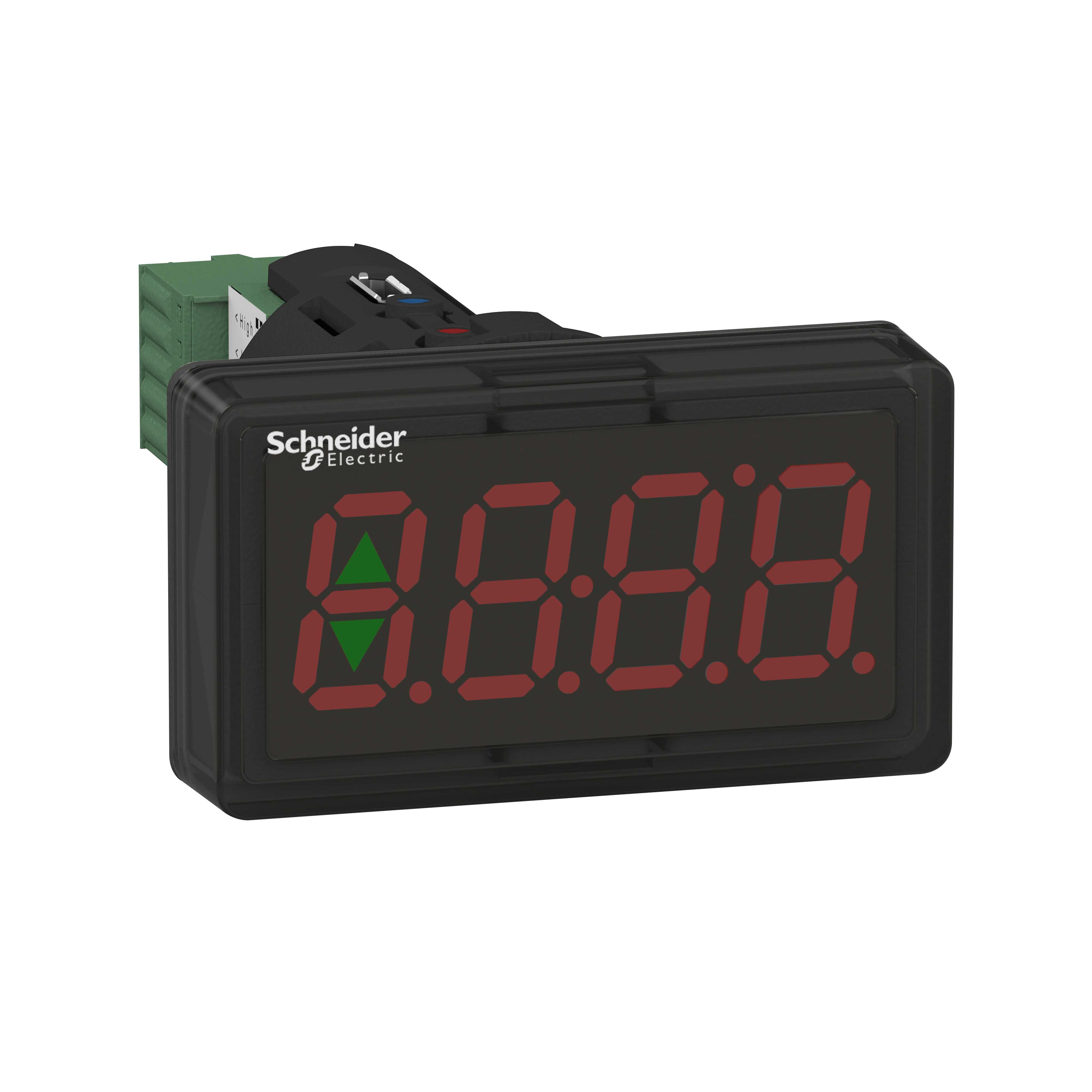

Schneider Electric - Panelmeter for Ø22 mm montasje med display i rød farge og 4..20 mA forsyning
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Forsyningsspenning ved AC 50 Hz - 0...0 V
Forsyningsspenning ved DC - 4...20 V
Type display - Andre
Maks horisontal oppløsning, display - 0
Maks vertikal oppløsning, display - 0
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606489737221
Elnummer
4305297
Leverandørens varenummer
XBH1AA0R4
Typebeskrivelse
4305297
Forsyningsspenning ved AC 50 Hz
0...0 V
Forsyningsspenning ved DC
4...20 V
Type display
Andre
Maks horisontal oppløsning, display
0
Maks vertikal oppløsning, display
0
Forsyningsspenning ved AC 60 Hz
0...0 V
Type matespenning
DC
Antall hardware-grensesnitt industrielt ethernet
0
Antall HF-grensesnitt PROFINET
0
Antall hardware-grensesnitt RS232
0
Antall hardware-grensesnitt RS422
0
Antall hardware-grensesnitt RS485
0
Antall hardware-grensesnitt seriell TTY
0
Antall hardware-grensesnitt USB
1
Antall hardware-grensesnitt parallelle
0
Antall HF-grensesnitt Trådløst
0
Antall hardware-grensesnitt andre
0
Med programvaregrensesnitt
Ja
Støtter TCP/IP-protokoll
Nei
Støtter PROFIBUS-protokoll
Nei
Støtter CAN-protokoll
Nei
Støtter INTERBUS-protokoll
Nei
Støtter ASI-protokoll
Nei
Støtter EIB-protokoll
Nei
Støtter Modbus-protokoll
Nei
Støtter Data-Highway-protokoll
Nei
Støtter DeviceNet-protokoll
Nei
Støtter SUCONET-protokoll
Nei
LON-protokoll
Nei
Støtter protokollen for PROFInet IO
Nei
Støtter protokollen for PROFInet CBA
Nei
Støtter SERCOS-protokoll
Nei
Støtter protokollen for Foundation Fieldbus
Nei
Støtter protokollen for Ethernet/IP
Nei
Støtter protokollen for AS-Interface Safety at Work
Nei
Støtter protokollen for DeviceNet Safety
Nei
Støtter INTERBUS Safety protokoll
Nei
Støtter protokollen for PROFIsafe
Nei
Støtter protokollen for SafetyBUS p
Nei
Støtter protokoll for andre bussystemer
Ja
Radiostandard Bluetooth
Nei
Radiostandard WLAN 802.11
Nei
Standardnett GPRS
Nei
Standardnett GSM
Nei
Standardnett UMTS
Nei
IO link master
Nei
Med fargedisplay
Ja
Display antall farger/grånyanser
1
Antall grå- / blåtoner I displayet
0
Skjermdiagonal
0,86 inch
Nyttige prosjektminne/brukerminne
0 kByte
Med talltastatur
Nei
Med alfanumerisk tastatur
Nei
Antall programerbare funksjonstaster
0
Antall knapper med LED
0
Antall systemknapper
0
Touch teknikk
Uten
Med meldingsvarsel
Nei
Med meldingssystem (inkl. buffer og bekreftelse)
Nei
Prosessverdivisning (utgang)
Ja
Prosesstandardverdi (inngang)
Nei
Med kvittering
Nei
Med passordnivåer
0
Skriverutgang tilgjengelig
Nei
Antall online-språk
0
Ekstra programvarekomponenter som kan lastes
Nei
Verneklasse (IP) forside
IP65
NEMA beskyttelsesgrad front
Andre
Driftstemperaturområde
-20...60 °C
Skinnemontering er mulig
Nei
Vegg-/direktemontering mulig
Nei
For sikkerhetsfunksjoner
Nei
Frontbredde
51,5 mm
Fronthøyde
29,5 mm
Innbyggingsdybde
78,2 mm
Harmony XBH er et digitalt panelmeter til montering i fronten av en tavle eller direkte på en maskin.
Med det enkle 4-sifrede displayet er det lett å vise prosessdata på lang avstand.
Displayet monteres enkelt i et 22mm hull, og er forsynt direkte gjennom målekretsen.
Det har 2 digitale utganger til henholdsvis en høy og en lav grense. Displayet kan stilles inn ved hjelp av den blå og røde knappen på siden.
En ekstern alarm kan på den måte kobles til for å indikere at høy eller lav grenseverdi overskrides.
Harmony XBH har en kapslingsgrad på IP65 og kan brukes i temperaturer -20..60 grader celsius.
XBH1AA0R4 er et panelmeter med rød farge og 4..20 mA inngang som også fungerer som strømforsyning til displayet.
2 utganger for høy eller lav alarm kan belastes med maks 0,5A ved 10-30VDC.
Med knappene på siden er det mulig å gjøre følgene innstillinger:
- Minimumsverdi for inngangen
- Maksimalverdi for inngangen
- Antall desimaler
- Antall målinger per sekund
- LOW-utgangens settpunkt
- LOW-utgangens hysterese og tidsforsinkelse
- HIGH-utgangens settpunkt
- HIGH-utgangens hysterese og tidsforsinkelse
- Beskyttelse av innstillingene med kode
