Schneider Electric - RM35ATR5MW Kontrollrelé for temperatur med PT100 i elevatorrum 2NO 5A 24-240 VAC/DC - RM35ATR5MW
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Antall målekretser - 2
Type strømtilkobling - Skrukobling
Med avtakbare klemmer - nei
Type matespenning - AC/DC
Forsyningsspenning ved AC 50 Hz - 24...240 V
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
Zelio Control
Se alle produkter fra denne serienEAN/GTIN
3389119405171
Elnummer
4172463
Leverandørens varenummer
RM35ATR5MW
Typebeskrivelse
4172463
Antall målekretser:
2
Type strømtilkobling:
Skrukobling
Med avtakbare klemmer:
nei
Type matespenning:
AC/DC
Forsyningsspenning ved AC 50 Hz:
24...240 V
Forsyningsspenning ved AC 60 Hz:
24...240 V
Forsyningsspenning ved DC:
24...240 V
Feil-lagring mulig:
nei
Ekstern tilbakestilling:
nei
Temperaturmåleområde:
-1...46 °C
Antall NC-kontakter:
0
Antall NO-kontakter:
2
Antall vekselkontakter:
0
Bredde:
35 mm
Høyde:
90 mm
Dybde:
72 mm
Zelio RM35 er en serie avanserte kontrollreléer som lett kan monteres på en DIN skinne.
Serien brukes i applikasjoner hvor det er behov for flere innstillingsmuligheter enn det er mulig å gjøre på enkle kontrollreléer.
I tillegg leveres RM35 serien til spesielle applikasjoner som f.eks. pumpestyringer, elevatorer, hastighetsmåling og beskyttelse av elektromotorer.
RM35ATR5MW er et kontrollrelé for måling av temperaturer i kontrollrom til elevatorer i henhold til EN81.
Målingen foretas med en PT100 føler som tilsluttes på A og B klemmene på toppen av reléet.
Det er mulig å stille inn en nedre temperaturgrense på -1..11 grader og en øvre temperaturgrense på 34..46 grader.
Reléet forsynes med 24..240 V AC/DC på terminal A1 og A2.
Reléet har en reaksjonstid på 3.5 sekunder og har en nøyaktighet på +/- 2 grader.

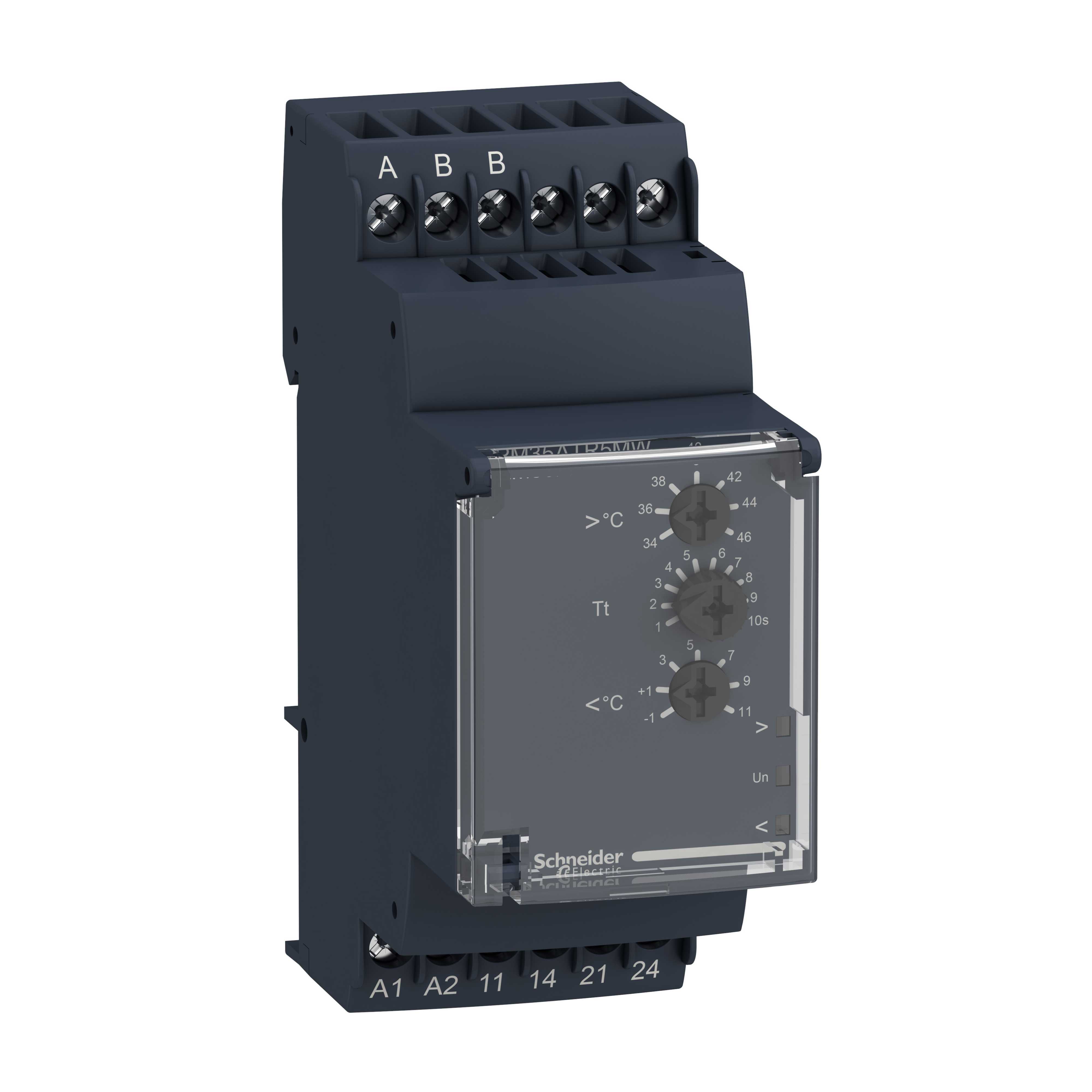

På fronten er det 3 justeringsskruer som brukes til å stille inn kontrollreléet:
Den første skruen stiller inn den øvre temperaturgrensen fra 34..46 grader.
Den andre skruen stiller inn en tidsforsinkelse på utgangen fra 0,1..10 sekunder.
Den tredje skruen stiller inn den nedre temperaturgrensen fra -1..11 grader.
Ved temperaturer over den øvre grensen vil relékontakt R1 åpne og ved temperaturer under den nedre grensen vil relékontakt R2 åpne.
Begge reléer vil være tilsluttet hvis den målte temperaturen er innenfor grensene.
Kontrollreléet har 2 NO kontakter med en maksimal belastning på 5A.
På fronten av reléet er det 3 lysdioder:
Den øverste lysdioden lyser gult når temperaturen krysser den øvre innstilte grensen.
Den midterste lysdioden lyser grønt og indikerer at det er spenning på reléet.
Den nederste lysdioden lyser gult når temperaturen krysser den nedre innstilte grensen.
Er PT100 omformeren tilsluttet feil eller har en feil, vil alle 3 lysdioder blinke.
Serien brukes i applikasjoner hvor det er behov for flere innstillingsmuligheter enn det er mulig å gjøre på enkle kontrollreléer.
I tillegg leveres RM35 serien til spesielle applikasjoner som f.eks. pumpestyringer, elevatorer, hastighetsmåling og beskyttelse av elektromotorer.
RM35ATR5MW er et kontrollrelé for måling av temperaturer i kontrollrom til elevatorer i henhold til EN81.
Målingen foretas med en PT100 føler som tilsluttes på A og B klemmene på toppen av reléet.
Det er mulig å stille inn en nedre temperaturgrense på -1..11 grader og en øvre temperaturgrense på 34..46 grader.
Reléet forsynes med 24..240 V AC/DC på terminal A1 og A2.
Reléet har en reaksjonstid på 3.5 sekunder og har en nøyaktighet på +/- 2 grader.
På fronten er det 3 justeringsskruer som brukes til å stille inn kontrollreléet:
Den første skruen stiller inn den øvre temperaturgrensen fra 34..46 grader.
Den andre skruen stiller inn en tidsforsinkelse på utgangen fra 0,1..10 sekunder.
Den tredje skruen stiller inn den nedre temperaturgrensen fra -1..11 grader.
Ved temperaturer over den øvre grensen vil relékontakt R1 åpne og ved temperaturer under den nedre grensen vil relékontakt R2 åpne.
Begge reléer vil være tilsluttet hvis den målte temperaturen er innenfor grensene.
Kontrollreléet har 2 NO kontakter med en maksimal belastning på 5A.
På fronten av reléet er det 3 lysdioder:
Den øverste lysdioden lyser gult når temperaturen krysser den øvre innstilte grensen.
Den midterste lysdioden lyser grønt og indikerer at det er spenning på reléet.
Den nederste lysdioden lyser gult når temperaturen krysser den nedre innstilte grensen.
Er PT100 omformeren tilsluttet feil eller har en feil, vil alle 3 lysdioder blinke.
