Schneider Electric - RM35TF30 Kontrollrelé 3-fase for asymmetri, spenning og fasefeil 2 C/O 5A 3x230-400 VAC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Fasesekvensovervåking - Ja
Spenningsmåleområde - 194...528 V
Type strømtilkobling - Skrukobling
Med avtakbare klemmer - Nei
Type matespenning - AC/DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3389119405263
Elnummer
4171856
Leverandørens varenummer
RM35TF30
Typebeskrivelse
4171856
Fasesekvensovervåking
Ja
Spenningsmåleområde
194...528 V
Type strømtilkobling
Skrukobling
Med avtakbare klemmer
Nei
Type matespenning
AC/DC
Forsyningsspenning ved AC 50 Hz
220...480 V
Forsyningsspenning ved AC 60 Hz
220...480 V
Forsyningsspenning ved DC
0...0 V
Funksjon fasesviktovervåking
Ja
Funksjon underspenningsgjenkjenning
Ja
Funksjon overspenninggjenkjenning
Ja
Funksjon assymetrigjenkjenning
Ja
Minimum innstillbar tilslags tidsforsinkelse
0 s
Maksimalt tillatte tilsalgs tidsforsinkelse
0,65 s
Minimum innstillbar frafalls tidsforsinkelse
0,1 s
Maksimalt tillatt frafalls tidsforsinkelse
10 s
Antall NC-kontakter
0
Antall NO-kontakter
0
Antall vekselkontakter
2
Bredde
35 mm
Høyde
90 mm
Dybde
72 mm
Zelio RM35 er en serie avanserte kontrollreléer som lett kan monteres på en DIN skinne.
Serien brukes i applikasjoner hvor det er behov for flere innstillingsmuligheter enn det er mulig å gjøre på enkle kontrollreléer.
I tillegg leveres RM35 serien til spesielle applikasjoner som f.eks. pumpestyringer, elevatorer, hastighetsmåling og beskyttelse av elektromotorer.
RM35TF30 er et kontrollrelé for 3-fas applikasjoner.
Reléet detekterer de fleste feil som kan inntreffe i 3-fas systemer (feil fasesekvens, fasebrudd, asymmetri, overspenning og underspenning).
Målingen settes som et vindu hvor grensene settes for høyeste og laveste grenseverdi.

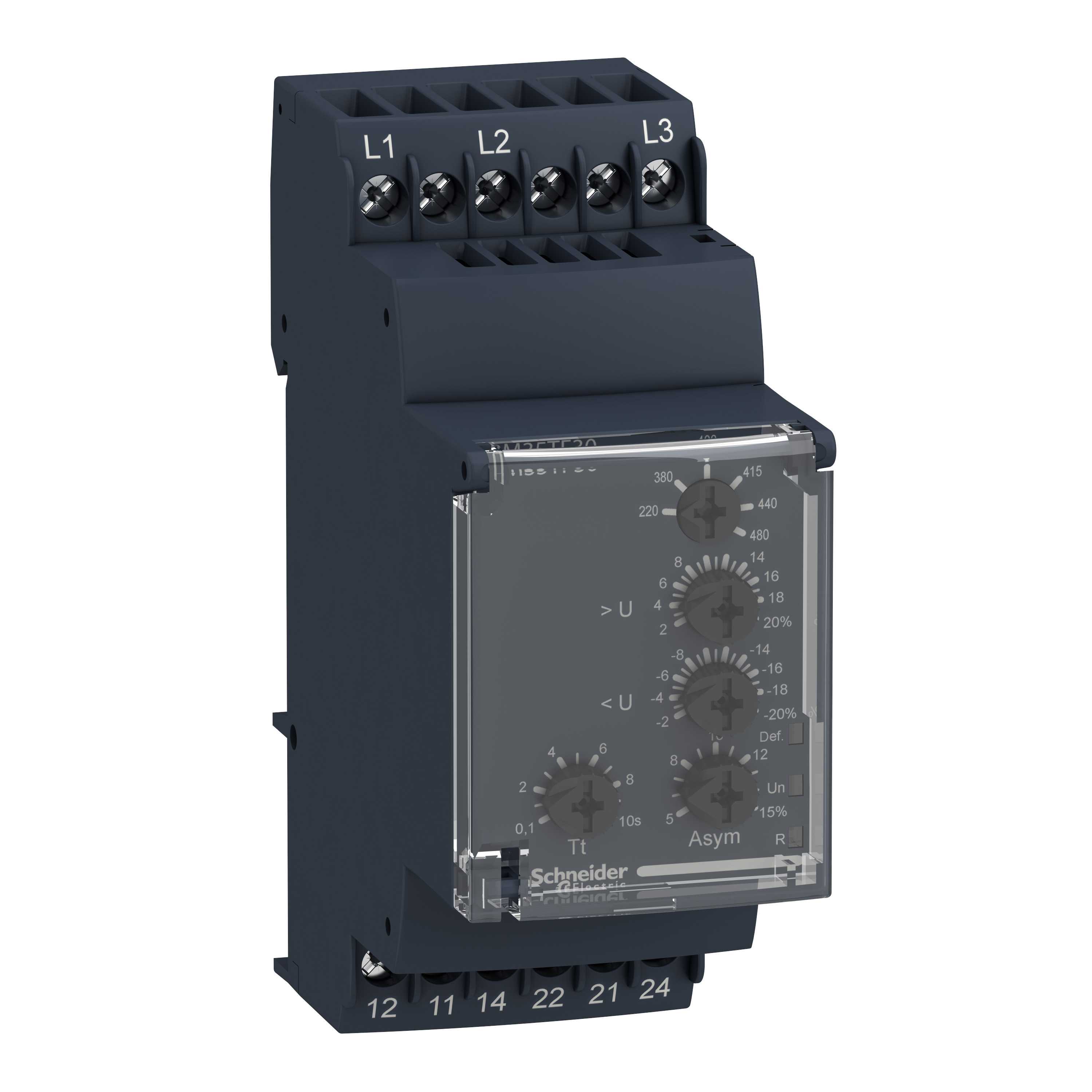

De 3-fasene monteres på L1, L2 og L3 terminalene på toppen av reléet og kontaktsettet er plassert i bunnen.
På fronten er det 5 justeringsskruer som brukes til å stille inn kontrollreléet:
Den den første skruen stilles spenningen mellom de 3-fasene inn (220, 380, 400, 415, 440 eller 480 VAC).
De neste to skruene justerer grensen for henholdsvis overspenning og underspenning, hvor verdien settes til 2..20% av den innstilte spenningen.
Den fjerde skruen nederst til høyre stiller inn den maksimale asymmetri mellom fasene på 5..15% av den innstilte forsyningsspenningen.
Den femte skruen nederst til venstre stiller inn en tidsforsinkelse på utgangen fra 0,1..10 sekunder.
Ved måling av fasebrudd eller feil fasesekvens skifter utgangen umiddelbart status og ved spenningsfeil eller asymmetri skifter utgangen status etter den innstilte tidsforsinkelsen.
Kontrollreléet har 2 C/O utganger som kan belastes med opptil 5A.
RM35TF30 forsynes direkte gjennom målekretsen og kan brukes til både 50 Hz og 60 Hz spenning.
På fronten av reléet er det 3 lysdioder:
Den øverste lysdioden lyser gult hvis det oppstår en feil i applikasjonen.
Den midterste lysdioden lyser grønt og indikerer at det er spenning på reléet.
Den nederste lysdioden lyser gult når reléutgangen er aktivert.
