Schneider Electric - RXG pluggrelé i sokkel med låsbar testknapp og LED og 1 C/O kontakt på 10A og 230 VAC forsyning - RXG12P7PV
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Stikktilkobling
Nominell matespenning Us ved AC 50 HZ - 0...230 V
Nominell matespenning Us ved DC - 0...0 V
Spenningstype for betjening - AC
Merkestrøm - 10 A
Emballasje og betingelser
30 STK
Skaffevare
Produktserie
Zelio Relay
Se alle produkter fra denne serienEAN/GTIN
3606489562823
Elnummer
4176881
Leverandørens varenummer
RXG12P7PV
Typebeskrivelse
4176881
Type strømtilkobling:
Stikktilkobling
Nominell matespenning Us ved AC 50 HZ:
0...230 V
Nominell matespenning Us ved DC:
0...0 V
Spenningstype for betjening:
AC
Merkestrøm:
10 A
Komplett apparat med sokkel:
Ja
Med avtakbare klemmer:
Ja
Med LED-visning:
Ja
Nominell matespenning Us ved AC 60 HZ:
0...230 V
Drift, polarisasjon:
Upolarisert
Driftens svingningskarakteristikk:
Monostabil
Antall NC-kontakter:
0
Antall NO-kontakter:
0
Antall vekselkontakter:
1
Brytekontakter:
Andre
Tvangsførte kontakter:
nei
Beskyttelsesklasse IP:
IP20
Bredde:
15 mm
Høyde:
79 mm
Dybde:
72 mm
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

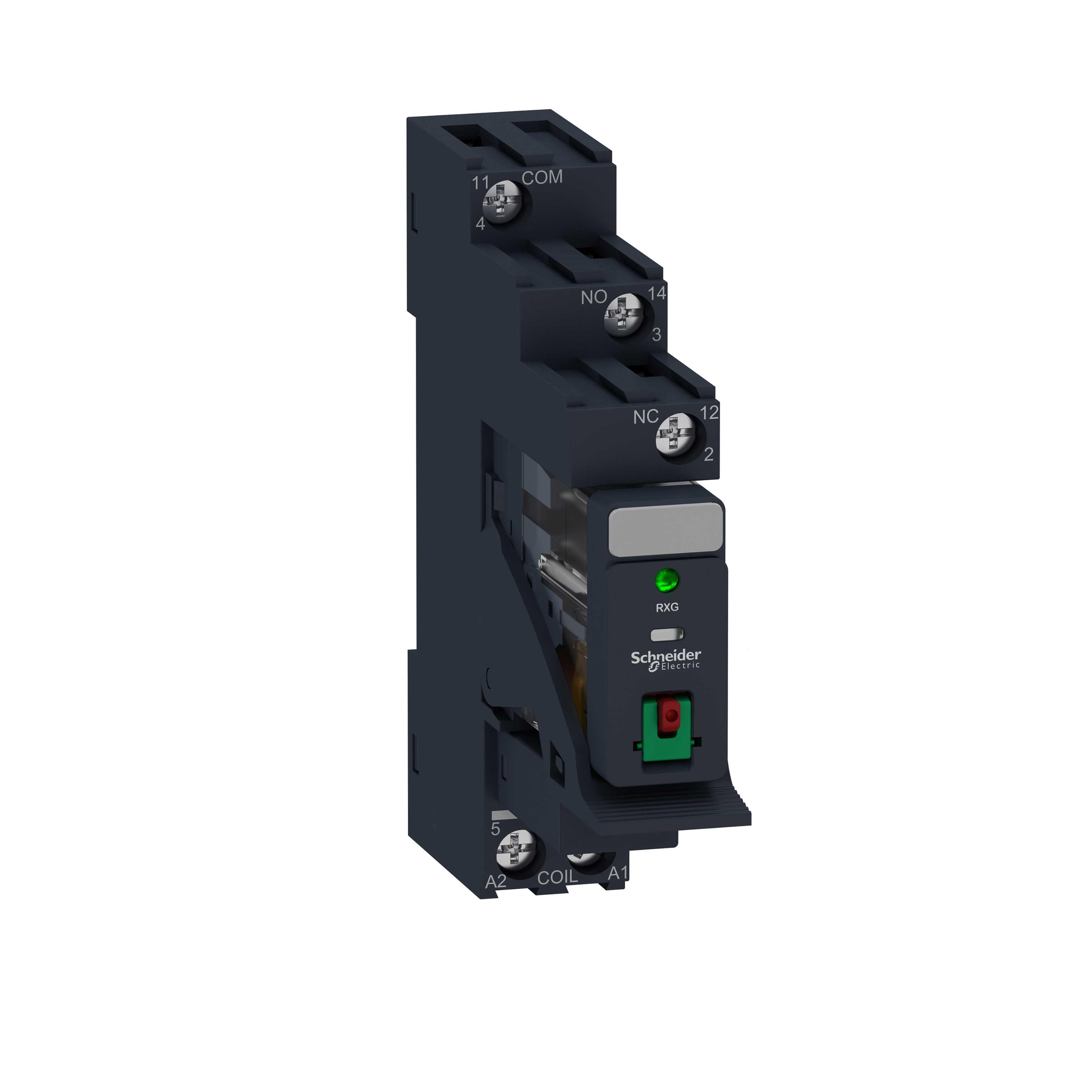

RXG12P7PV er et komplett pluggrelé montert i RGZE1S35M relésokkelen med en festebøyle, som sikrer at reléet blir holdt fast i sokkelen, selv under vibrerende forhold.
I sokkelen er det montert en varistor for beskyttelse mot uønskede transienter spesielt ved utkopling av spoler.
Varistoren har samtidig en innebygd LED som indikerer når det er strøm på reléet.
RXG12P7PV har 1 C/O AgSn kontakt på 10A og innebygd testknapp og LED.
Testknappen kan påvirkes momentant ved å trykke på den røde knappen og tvangskoples ved å vippe den grønne delen opp.
Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Samtidig vil en grønn lysdiode indikere på fronten at det er strømforsyning til reléet.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.
Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG12P7PV er 230 VAC og egetforbruket på reléet er 0,82 VA.
Minste innkoplingsstrøm på kontaktsettet er 100mA.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å forbinde opptil 8 reléer med sløyfeskinnen RGZS08 som fås som tilbehør til soklene.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
