Schneider Electric - RXG pluggrelé i sokkel med låsbar testknapp og LED og 1 C/O kontakt på 10A og 24 VDC forsyning

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Type strømtilkobling - Stikktilkobling

  • Nominell matespenning Us ved AC 50 HZ - 0...0 V

  • Nominell matespenning Us ved DC - 0...24 V

  • Spenningstype for betjening - DC

  • Merkestrøm - 10 A

Emballasje og betingelser

  • 30 STK

  • Skaffevare

Produktserie

EAN/GTIN

3606489562809

Elnummer

4176864

Leverandørens varenummer

RXG12BDPV

Typebeskrivelse

4176864

Type strømtilkobling:

Stikktilkobling

Nominell matespenning Us ved AC 50 HZ:

0...0 V

Nominell matespenning Us ved DC:

0...24 V

Spenningstype for betjening:

DC

Merkestrøm:

10 A

Komplett apparat med sokkel:

Ja

Med avtakbare klemmer:

Ja

Med LED-visning:

Ja

Nominell matespenning Us ved AC 60 HZ:

0...0 V

Drift, polarisasjon:

Upolarisert

Driftens svingningskarakteristikk:

Monostabil

Antall NC-kontakter:

0

Antall NO-kontakter:

0

Antall vekselkontakter:

1

Brytekontakter:

Andre

Tvangsførte kontakter:

nei

Beskyttelsesklasse IP:

IP20

Bredde:

15 mm

Høyde:

79 mm

Dybde:

72 mm

Reléene fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan velges med eller uten testknapp og innebygd lysdiode.
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

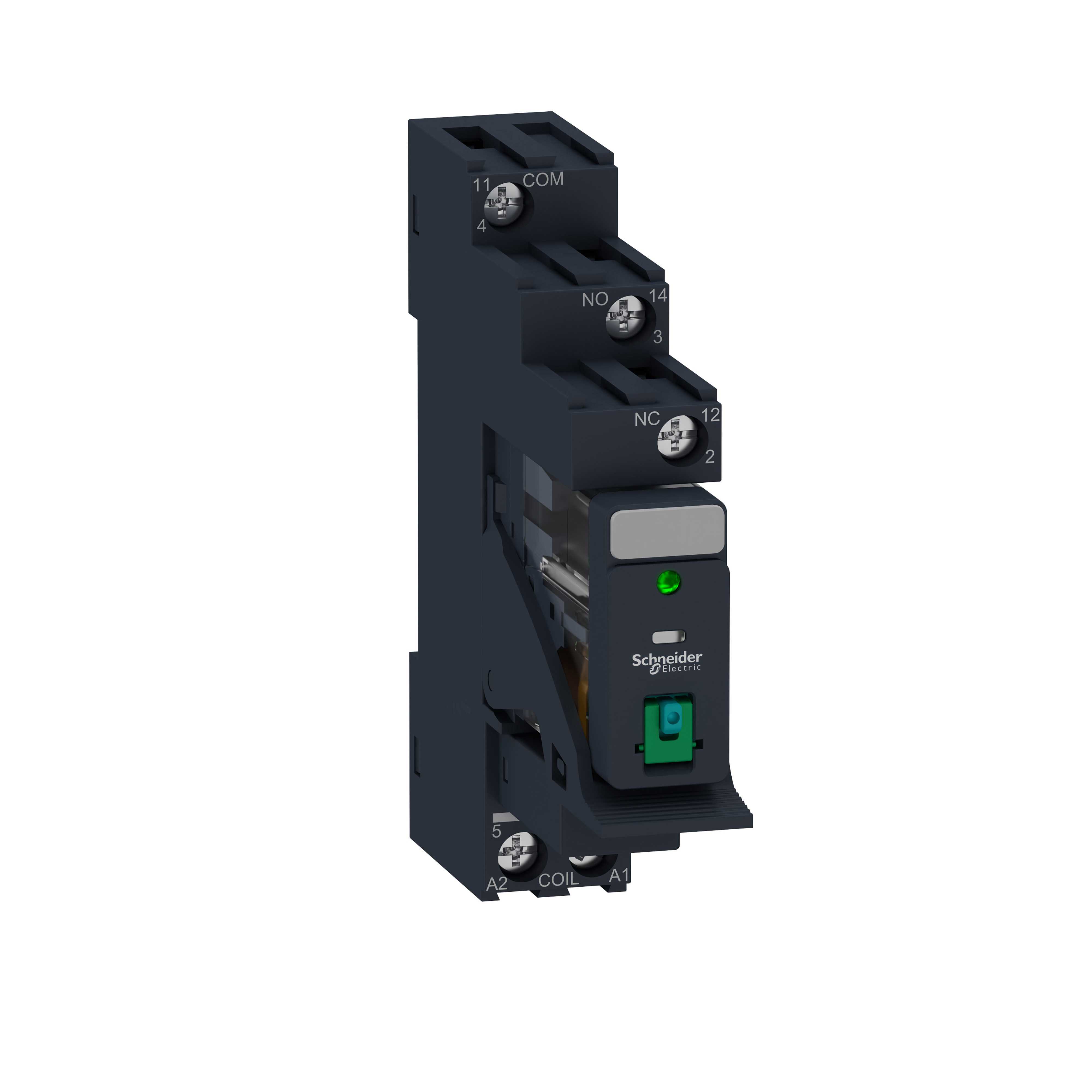

RXG12BDPV er et komplett pluggrelé montert i RGZE1S35M relésokkelen med en festebøyle, som sikrer at reléet blir holdt fast i sokkelen, selv under vibrerende forhold.
I sokkelen er det montert en sperrediode for ensretting av DC spenningen.
Dioden har samtidig en innebygd LED som indikerer når det er strøm på reléet.

RXG12BDPV har 1 C/O AgSn kontakt på 10A og innebygd testknapp og LED.
Testknappen kan påvirkes momentant ved å trykke på den blå knappen og tvangskoples ved å vippe den grønne delen opp.
Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Samtidig vil en grønn lysdiode indikere på fronten at det er strømforsyning til reléet.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.

Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG12BDPV er 24 VDC og egetforbruket på reléet er 0,53 W.
Minste innkoplingsstrøm på kontaktsettet er 100mA.

Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å forbinde opptil 8 reléer med sløyfeskinnen RGZS08 som fås som tilbehør til soklene.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
