Schneider Electric - RXG pluggrelé med innebygget LED og 2 C/O kontakter på 5A og 230 VAC forsyning - RXG23P7
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ - 230...230 V
Nominell matespenning Us ved DC - 0...0 V
Spenningstype for betjening - AC
Merkestrøm - 5 A
Emballasje og betingelser
10 STK
Skaffevare
Produktserie
Zelio Relay
Se alle produkter fra denne serienEAN/GTIN
3606480689253
Elnummer
4174172
Leverandørens varenummer
RXG23P7
Typebeskrivelse
4174172
Type strømtilkobling:
Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ:
230...230 V
Nominell matespenning Us ved DC:
0...0 V
Spenningstype for betjening:
AC
Merkestrøm:
5 A
Komplett apparat med sokkel:
nei
Med avtakbare klemmer:
nei
Med LED-visning:
Ja
Nominell matespenning Us ved AC 60 HZ:
230...230 V
Drift, polarisasjon:
Upolarisert
Driftens svingningskarakteristikk:
Monostabil
Antall NC-kontakter:
0
Antall NO-kontakter:
0
Antall vekselkontakter:
2
Brytekontakter:
Enkeltkontakt
Tvangsførte kontakter:
nei
Beskyttelsesklasse IP:
IP40
Bredde:
13 mm
Høyde:
34,5 mm
Dybde:
28,8 mm
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

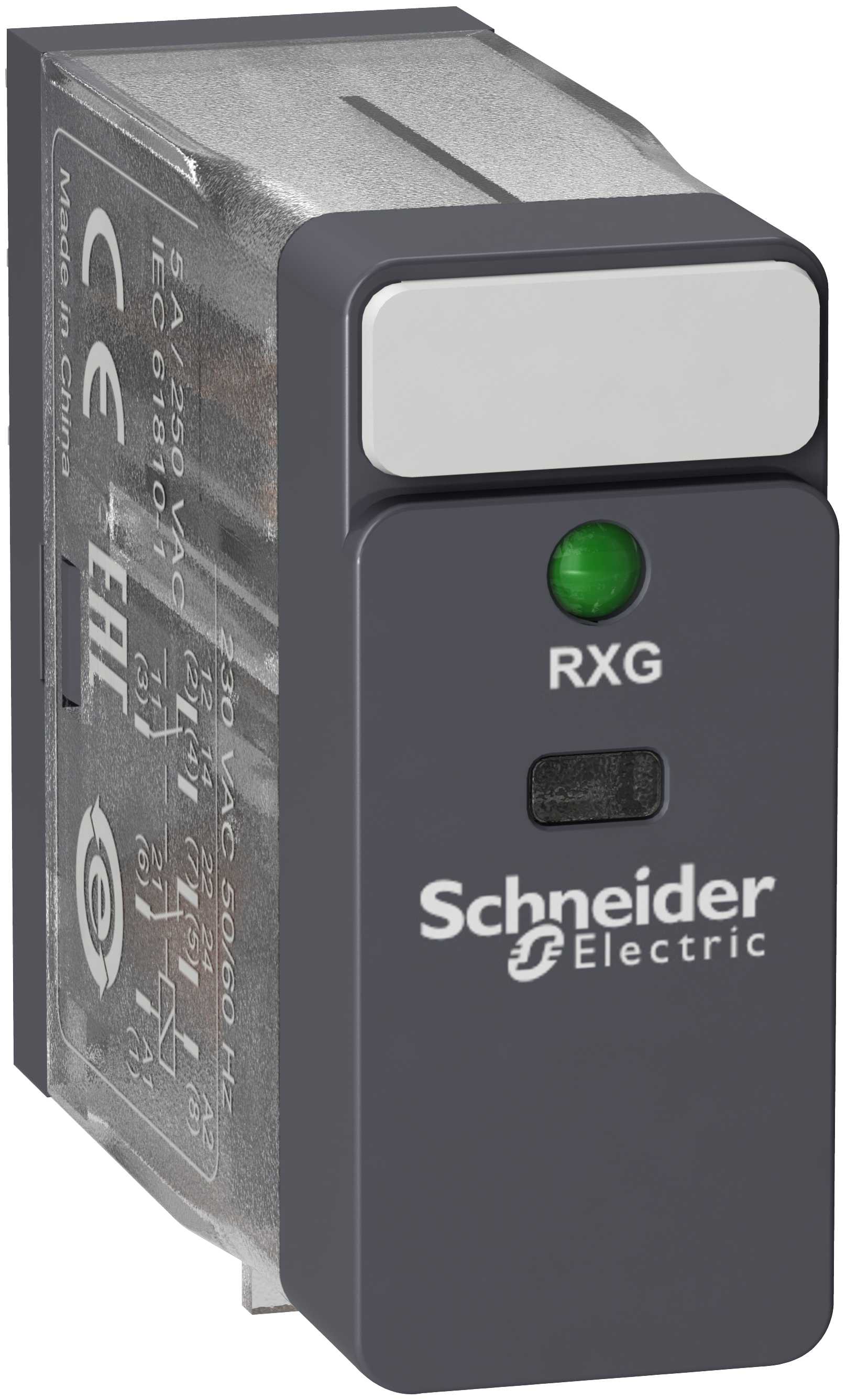

RXG23P7 er et pluggrelé med 2 C/O AgSn kontakter på 5A og innebygd LED.
En grønn lysdiode på fronten indikerer at det er strømforsyning til reléet.
Like under lysdioden er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.
Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG23P7 er 230 VAC og egetforbruket på reléet er 0,82 VA.
Minste innkoplingsstrøm på kontaktsettet er 10mA.
Relé leveres uten sokkel og brukes enten med RGZE1S48M som har skruterminaler, eller RGZE08P med push-in fjærklemmer.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å koble sammen flere sokler med hverandre, gjøres med en skinne eller en lask avhengig av sokkel typen.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
