Schneider Electric - RXG pluggrelé med låsbar testknapp og 1 C/O kontakt på 10A og 230 VAC forsyning
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ - 230...230 V
Nominell matespenning Us ved DC - 0...0 V
Spenningstype for betjening - AC
Merkestrøm - 10 A
Emballasje og betingelser
10 STK
Skaffevare
EAN/GTIN
3606480688591
Elnummer
4172423
Leverandørens varenummer
RXG11P7
Typebeskrivelse
4172423
Type strømtilkobling
Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ
230...230 V
Nominell matespenning Us ved DC
0...0 V
Spenningstype for betjening
AC
Merkestrøm
10 A
Komplett apparat med sokkel
Nei
Med avtakbare klemmer
Nei
Med LED-visning
Nei
Nominell matespenning Us ved AC 60 HZ
230...230 V
Drift, polarisasjon
Upolarisert
Driftens svingningskarakteristikk
Monostabil
Antall NC-kontakter
0
Antall NO-kontakter
0
Antall vekselkontakter
1
Brytekontakter
Enkeltkontakt
Tvangsførte kontakter
Nei
Beskyttelsesklasse IP
IP40
Bredde
13 mm
Høyde
34,5 mm
Dybde
28,8 mm
Reléene fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan velges med eller uten testknapp og innebygd lysdiode.
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

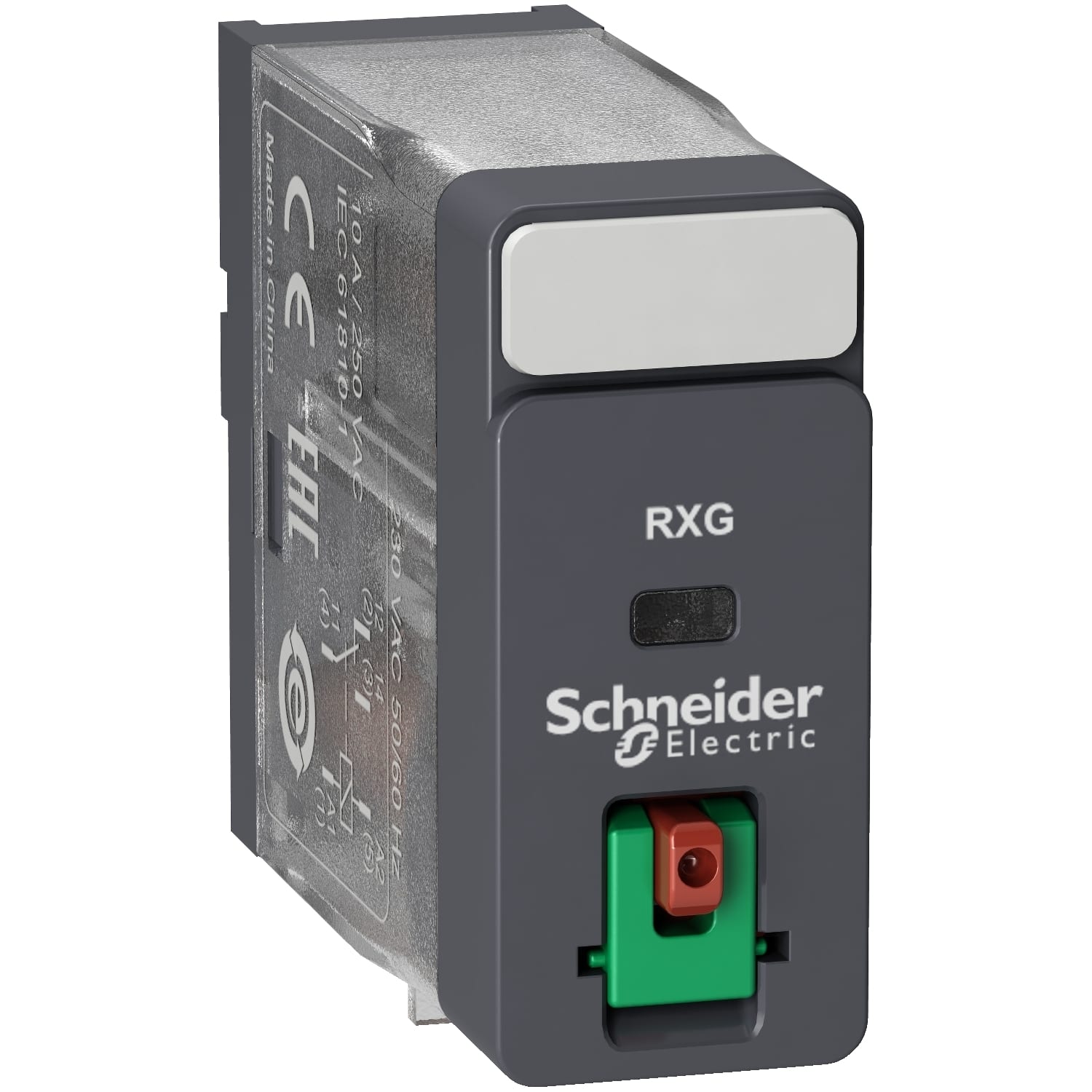

RXG11P7 er et pluggrelé med 1 C/O AgSn kontakt på 10A og innebygd testknapp.
Testknappen kan påvirkes momentant ved å trykke på den røde knappen og tvangskoples ved å vippe den grønne delen opp.
Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.
Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG11P7 er 230 VAC og egetforbruket på reléet er 0,82 VA.Minste innkoplingsstrøm på kontaktsettet er 100mA.
Relé leveres uten sokkel og brukes enten med RGZE1S35M som har skruterminaler, eller RGZE05P med push-in fjærklemmer.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å koble sammen flere sokler med hverandre, gjøres med en skinne eller en lask avhengig av sokkel typen.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
