Schneider Electric - RXG pluggrelé med låsbar testknapp og 2 C/O kontakter på 5A og 120 VAC forsyning - RXG21F7
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Tilkobling for kabelsko
Med LED-visning - nei
Nominell matespenning Us ved AC 50 HZ - 120...120 V
Nominell matespenning Us ved DC - 0...0 V
Spenningstype for betjening - AC
Emballasje og betingelser
10 STK
Skaffevare
Produktserie
Zelio Relay
Se alle produkter fra denne serienEAN/GTIN
3606480689017
Elnummer
4174119
Leverandørens varenummer
RXG21F7
Typebeskrivelse
RXG21F7
Type strømtilkobling:
Tilkobling for kabelsko
Med LED-visning:
nei
Nominell matespenning Us ved AC 50 HZ:
120...120 V
Nominell matespenning Us ved DC:
0...0 V
Spenningstype for betjening:
AC
Antall vekselkontakter:
2
Merkestrøm:
5 A
Komplett apparat med sokkel:
nei
Med avtakbare klemmer:
nei
Nominell matespenning Us ved AC 60 HZ:
120...120 V
Drift, polarisasjon:
Upolarisert
Driftens svingningskarakteristikk:
Monostabil
Antall NC-kontakter:
0
Antall NO-kontakter:
0
Brytekontakter:
Enkeltkontakt
Tvangsførte kontakter:
nei
Beskyttelsesklasse IP:
IP40
Bredde:
13 mm
Høyde:
34,5 mm
Dybde:
28,8 mm
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

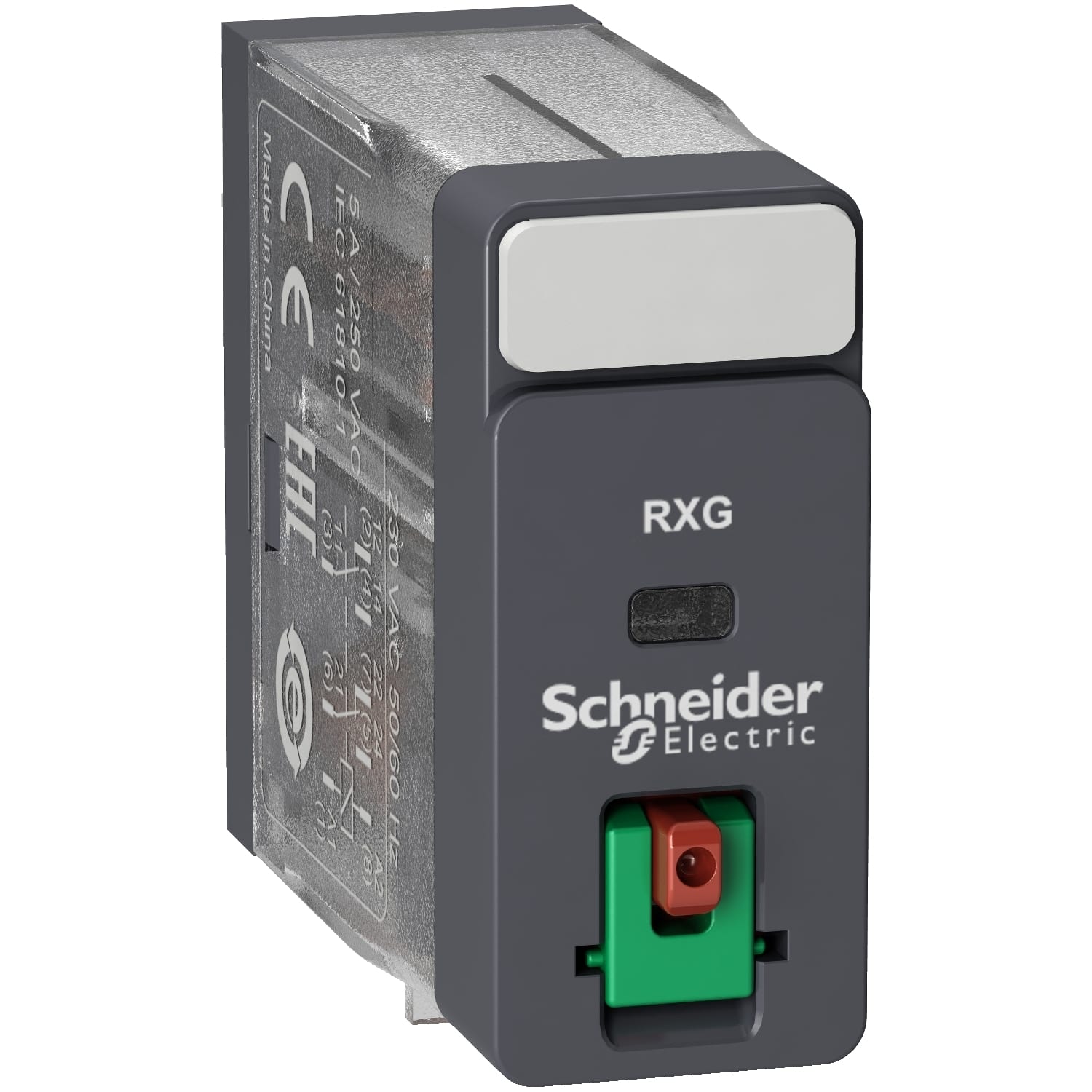

RXG21F7 er et pluggrelé med 2 C/O AgSn kontakter på 5A og innebygd testknapp.
Testknappen kan påvirkes momentant ved å trykke på den røde knappen og tvangskoples ved å vippe den grønne delen opp.
Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.
Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG21F7 er 120 VAC og egetforbruket på reléet er 0,82VA.
Minste innkoplingsstrøm på kontaktsettet er 10mA.
