Schneider Electric - RXG pluggrelé med låsbar testknapp og 2 C/O kontakter på 5A og 24 VAC forsyning

Schneider Electric - RXG pluggrelé med låsbar testknapp og 2 C/O kontakter på 5A og 24 VAC forsyning

Schneider Electric

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Type strømtilkobling - Tilkobling for kabelsko

  • Nominell matespenning Us ved AC 50 HZ - 24...24 V

  • Nominell matespenning Us ved DC - 0...0 V

  • Spenningstype for betjening - AC

  • Merkestrøm - 5 A

Emballasje og betingelser

  • 10 STK

  • Skaffevare

EAN/GTIN

3606480688997

Elnummer

4174114

Leverandørens varenummer

RXG21B7

Typebeskrivelse

4174114

Type strømtilkobling

Tilkobling for kabelsko

Nominell matespenning Us ved AC 50 HZ

24...24 V

Nominell matespenning Us ved DC

0...0 V

Spenningstype for betjening

AC

Merkestrøm

5 A

Komplett apparat med sokkel

Nei

Med avtakbare klemmer

Nei

Med LED-visning

Nei

Nominell matespenning Us ved AC 60 HZ

24...24 V

Drift, polarisasjon

Upolarisert

Driftens svingningskarakteristikk

Monostabil

Antall NC-kontakter

0

Antall NO-kontakter

0

Antall vekselkontakter

2

Brytekontakter

Enkeltkontakt

Tvangsførte kontakter

Nei

Materiale kontaktinnsats

Andre

Materiale i kontakt

Andre

Kontaktoverflatens materiale

Andre

Beskyttelsesklasse IP

IP40

Bredde

13 mm

Høyde

34,5 mm

Dybde

28,8 mm

Reléene fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan velges med eller uten testknapp og innebygd lysdiode.
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

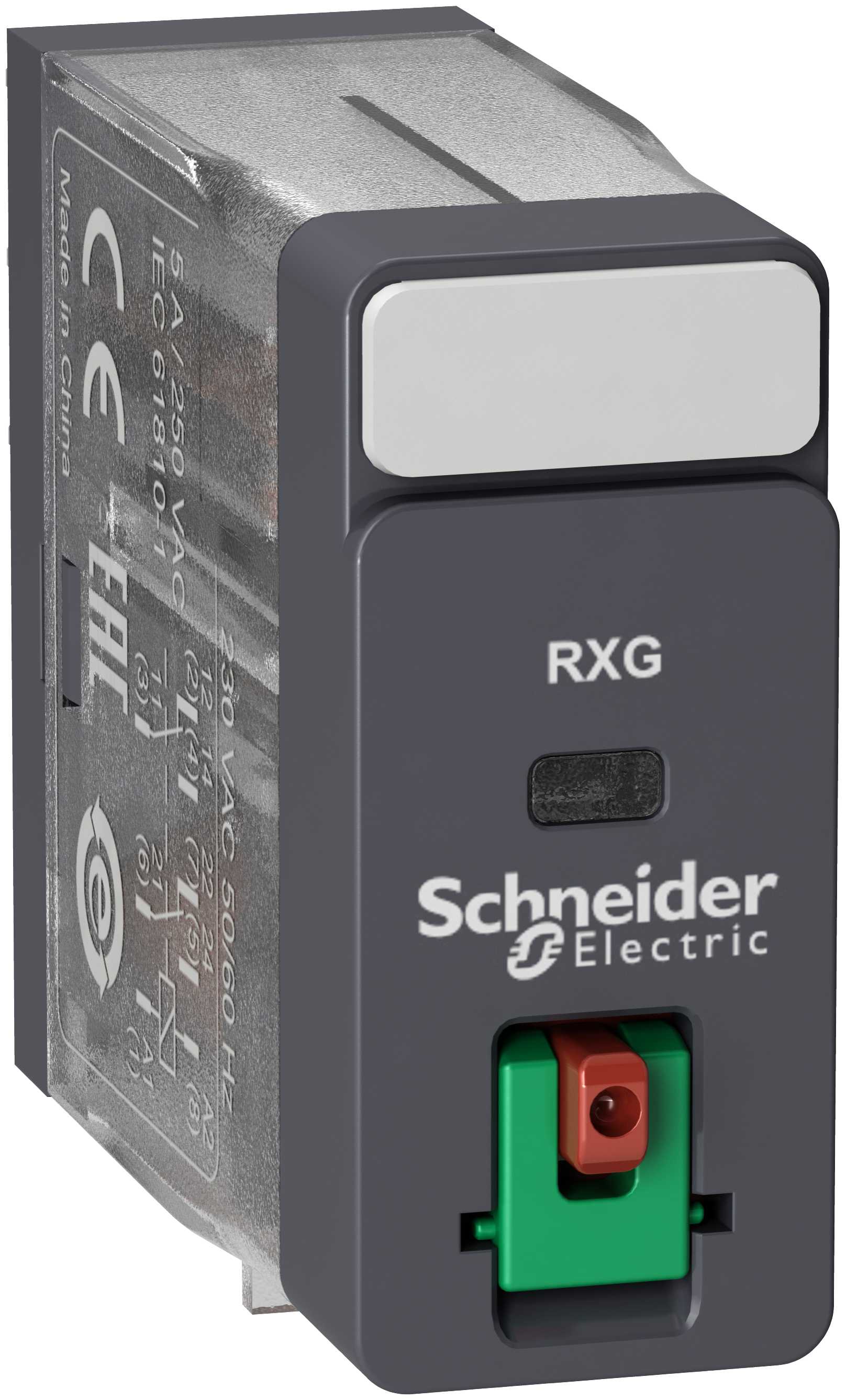

RXG21B7 er et pluggrelé med 2 C/O AgSn kontakter på 5A og innebygd testknapp.
Testknappen kan påvirkes momentant ved å trykke på den røde knappen og tvangskoples ved å vippe den grønne delen opp.
Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.

Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG21B7 er 24 VAC og egetforbruket på reléet er 0,82VA.< BR> Minste innkoplingsstrøm på kontaktsettet er 10mA.

Relé leveres uten sokkel og brukes enten med RGZE1S48M som har skruterminaler, eller RGZE08P med push-in fjærklemmer.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å koble sammen flere sokler med hverandre, gjøres med en skinne eller en lask avhengig av sokkel typen.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
