Schneider Electric - RXG pluggrelé med låsbar testknapp og innebygget LED og 2 C/O kontakter på 5A og 24 VDC forsyning
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ - 0...0 V
Nominell matespenning Us ved DC - 24...24 V
Spenningstype for betjening - DC
Merkestrøm - 5 A
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
3606480689178
Elnummer
4174127
Leverandørens varenummer
RXG22BD
Typebeskrivelse
4174127
Type strømtilkobling
Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ
0...0 V
Nominell matespenning Us ved DC
24...24 V
Spenningstype for betjening
DC
Merkestrøm
5 A
Komplett apparat med sokkel
Nei
Med avtakbare klemmer
Nei
Med LED-visning
Ja
Nominell matespenning Us ved AC 60 HZ
0...0 V
Drift, polarisasjon
Polarisert
Driftens svingningskarakteristikk
Monostabil
Antall NC-kontakter
0
Antall NO-kontakter
0
Antall vekselkontakter
2
Brytekontakter
Enkeltkontakt
Tvangsførte kontakter
Ja
Materiale kontaktinnsats
Andre
Materiale i kontakt
Andre
Kontaktoverflatens materiale
Andre
Beskyttelsesklasse IP
IP40
Bredde
13 mm
Høyde
34,5 mm
Dybde
28,8 mm
Reléene fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan velges med eller uten testknapp og innebygd lysdiode.
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

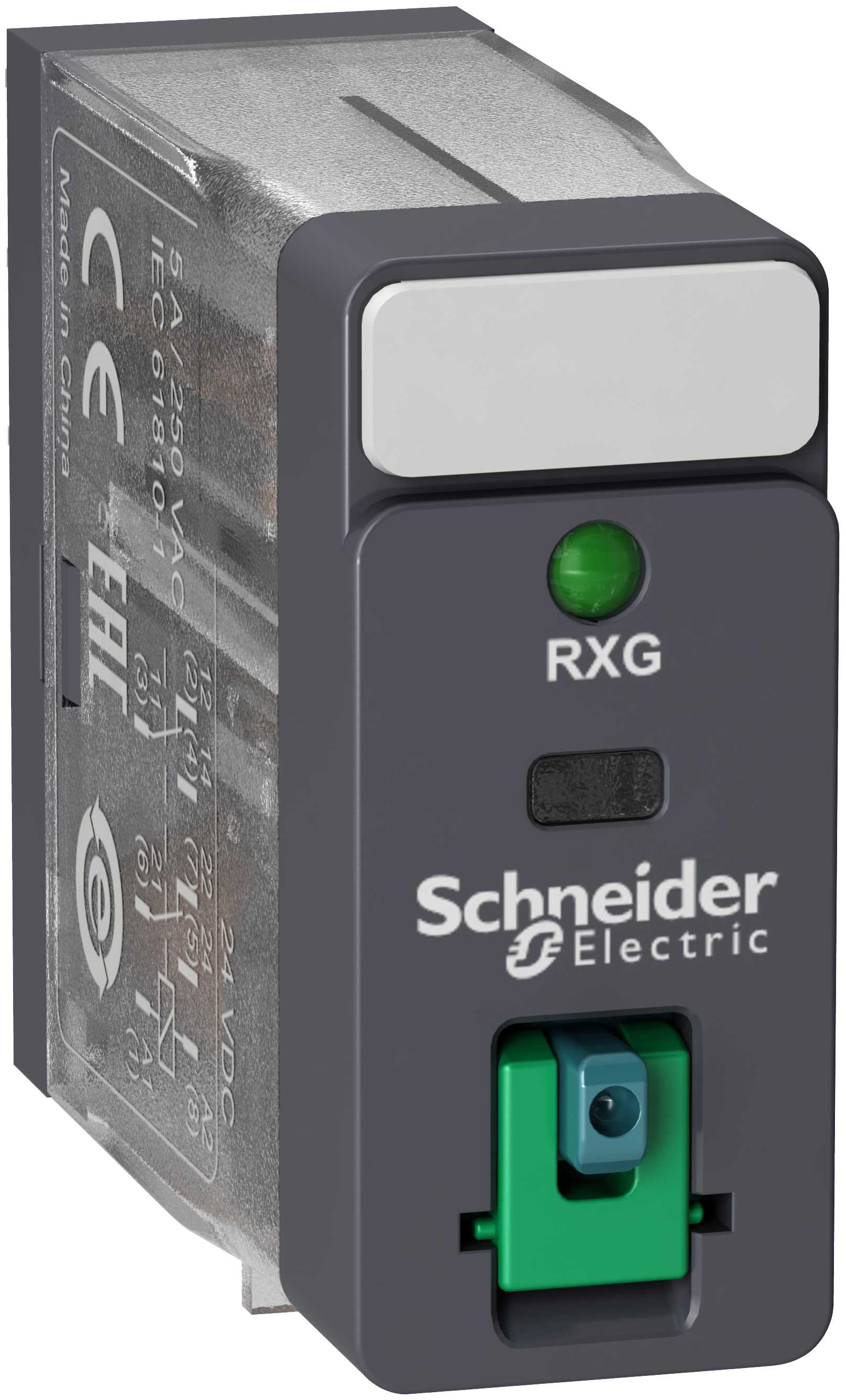

RXG22BD er et pluggrelé med 2 C/O AgSn kontakter på 5A og innebygd testknapp og LED.
Testknappen kan påvirkes momentant ved å trykke på den blå knappen og tvangskoples ved å vippe den grønne delen opp.
Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Samtidig vil en grønn lysdiode indikere på fronten at det er strømforsyning til reléet.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.
Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG22BD er 24 VDC og egetforbruket på reléet er 0,53W.
Minste innkoplingsstrøm på kontaktsettet er 10mA.
Relé leveres uten sokkel og brukes enten med RGZE1S48M som har skruterminaler, eller RGZE08P med push-in fjærklemmer.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å koble sammen flere sokler med hverandre, gjøres med en skinne eller en lask avhengig av sokkel typen.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
