Schneider Electric - RXG pluggrelé med transparent deksel og 1 C/O kontakt på 10A og 24 VDC forsyning - RXG15BD
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Tilkobling for kabelsko
Med LED-visning - nei
Nominell matespenning Us ved AC 50 HZ - 0...0 V
Nominell matespenning Us ved DC - 24...24 V
Spenningstype for betjening - DC
Emballasje og betingelser
10 STK
Skaffevare
Produktserie
Zelio Relay
Se alle produkter fra denne serienEAN/GTIN
3606480688959
Elnummer
4172709
Leverandørens varenummer
RXG15BD
Typebeskrivelse
RXG15BD
Type strømtilkobling:
Tilkobling for kabelsko
Med LED-visning:
nei
Nominell matespenning Us ved AC 50 HZ:
0...0 V
Nominell matespenning Us ved DC:
24...24 V
Spenningstype for betjening:
DC
Antall vekselkontakter:
1
Merkestrøm:
10 A
Komplett apparat med sokkel:
nei
Med avtakbare klemmer:
nei
Nominell matespenning Us ved AC 60 HZ:
0...0 V
Drift, polarisasjon:
Polarisert
Driftens svingningskarakteristikk:
Monostabil
Antall NC-kontakter:
0
Antall NO-kontakter:
0
Brytekontakter:
Enkeltkontakt
Tvangsførte kontakter:
nei
Materiale kontaktinnsats:
Andre
Materiale i kontakt:
Andre
Kontaktoverflatens materiale:
Andre
Beskyttelsesklasse IP:
IP40
Bredde:
13 mm
Høyde:
28 mm
Dybde:
29 mm
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

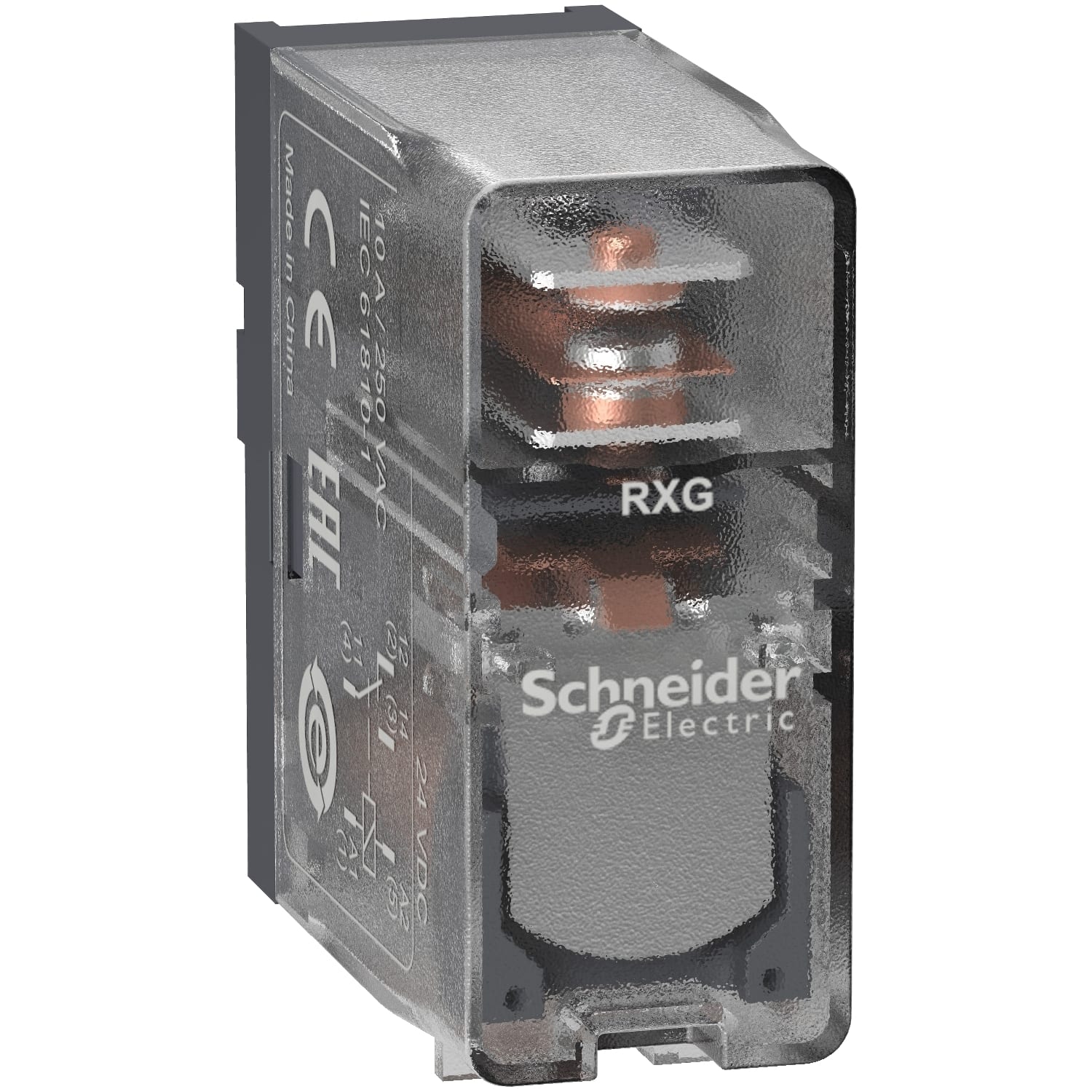

RXG15BD er et pluggrelé med 1 C/O AgSn kontakt på 10A og transparent deksel.
Reléet har ingen innebygget testknapp eller LED.
Oppmerkning av reléet skal foretas på selve sokkelen.
Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG15BD er 24 VDC og egetforbruket på reléet er 0,53W.
Minste innkoplingsstrøm på kontaktsettet er 100mA.
Relé leveres uten sokkel og brukes enten med RGZE1S35M som har skruterminaler, eller RGZE05P med push-in fjærklemmer.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å koble sammen flere sokler med hverandre, gjøres med en skinne eller en lask avhengig av sokkel typen.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
