Schneider Electric - RXG pluggrelé med transparent deksel og 2 C/O kontakter på 5A og 24 VAC forsyning - RXG25B7
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ - 24...24 V
Nominell matespenning Us ved DC - 0...0 V
Spenningstype for betjening - AC
Merkestrøm - 5 A
Emballasje og betingelser
10 STK
Skaffevare
Produktserie
Zelio Relay
Se alle produkter fra denne serienEAN/GTIN
3606480689321
Elnummer
4174176
Leverandørens varenummer
RXG25B7
Typebeskrivelse
4174176
Type strømtilkobling:
Tilkobling for kabelsko
Nominell matespenning Us ved AC 50 HZ:
24...24 V
Nominell matespenning Us ved DC:
0...0 V
Spenningstype for betjening:
AC
Merkestrøm:
5 A
Komplett apparat med sokkel:
nei
Med avtakbare klemmer:
nei
Med LED-visning:
nei
Nominell matespenning Us ved AC 60 HZ:
24...24 V
Drift, polarisasjon:
Upolarisert
Driftens svingningskarakteristikk:
Monostabil
Antall NC-kontakter:
0
Antall NO-kontakter:
0
Antall vekselkontakter:
2
Brytekontakter:
Enkeltkontakt
Tvangsførte kontakter:
nei
Materiale kontaktinnsats:
Andre
Materiale i kontakt:
Andre
Kontaktoverflatens materiale:
Andre
Beskyttelsesklasse IP:
IP40
Bredde:
13 mm
Høyde:
28 mm
Dybde:
29 mm
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

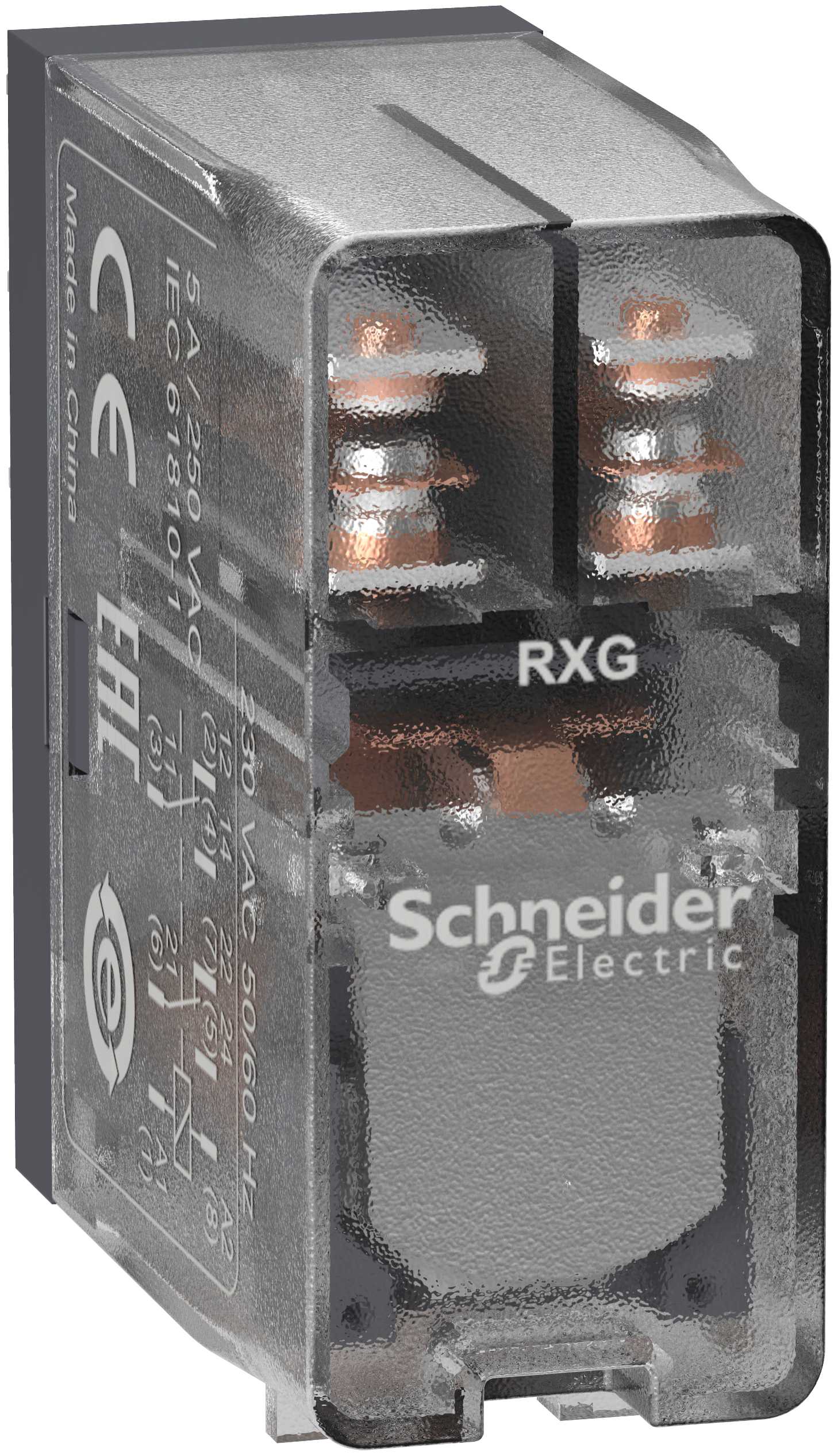

RXG25B7 er et pluggrelé med 2 C/O AgSn kontakt på 5A. og transparent deksel.
Reléet har ingen innebygget testknapp eller LED.
Oppmerkning av reléet skal foretas på selve sokkelen.
Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG25B7 er 24 VAC og egetforbruket på reléet er 0,82 VA.
Minste innkoplingsstrøm på kontaktsettet er 10mA.
Relé leveres uten sokkel og brukes enten med RGZE1S48M som har skruterminaler, eller RGZE08P med push-in fjærklemmer.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å koble sammen flere sokler med hverandre, gjøres med en skinne eller en lask avhengig av sokkel typen.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
