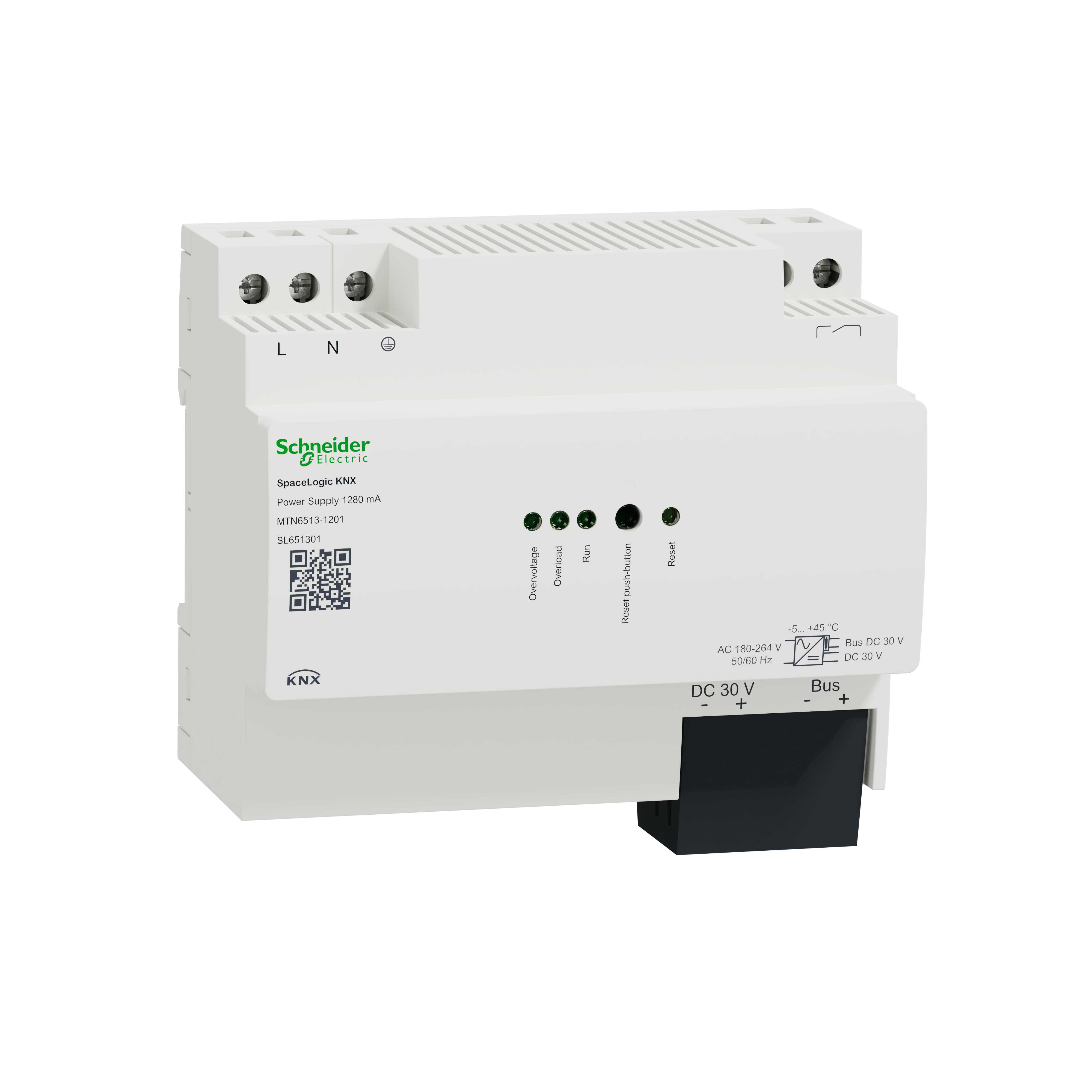

Schneider Electric - Strømforsyning, Spacelogic KNX, REG-K/1280 mA, for DIN-montering, hvit - MTN6513-1201
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Bussystem EIB/KNX - Ja
Øvrige bussystemer - Uten
Monteringsmetode - REG
Antall linjer som kan mates - 1
Maks utgangsstrøm - 1280 mA
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
SpaceLogic
Se alle produkter fra denne serienEAN/GTIN
3606481902818
Elnummer
4545422
Leverandørens varenummer
MTN6513-1201
Typebeskrivelse
4545422
Bussystem EIB/KNX:
Ja
Øvrige bussystemer:
Uten
Monteringsmetode:
REG
Antall linjer som kan mates:
1
Maks utgangsstrøm:
1280 mA
Bussystem KNX-Radio:
nei
Bussystem radiofrekvens:
nei
Bussystem LON:
nei
Bussystem Powernet:
nei
Bredde i antall modulmellomrom:
6
Med LED-visning:
Ja
Bufret busspenning:
nei
Antall integrerte reaktorer:
1
Sekundærspenning:
30 V
Alle linjer og områder i et KNX system, må ha en egen strømforsyning. Det skal installeres en dedikert KNX strømforsyning, så en vanlig 24V DC forsyning kan ikke brukes. Dette for ikke å ødelegge signalene som overføres på bussen. SpaceLogic KNX strømforsyning 1280 mA genererer KNX-systemspenning (SELV). Den sikrer tilførsel av elektrisk energi til KNX-produktene og datakommunikasjon via bussen.

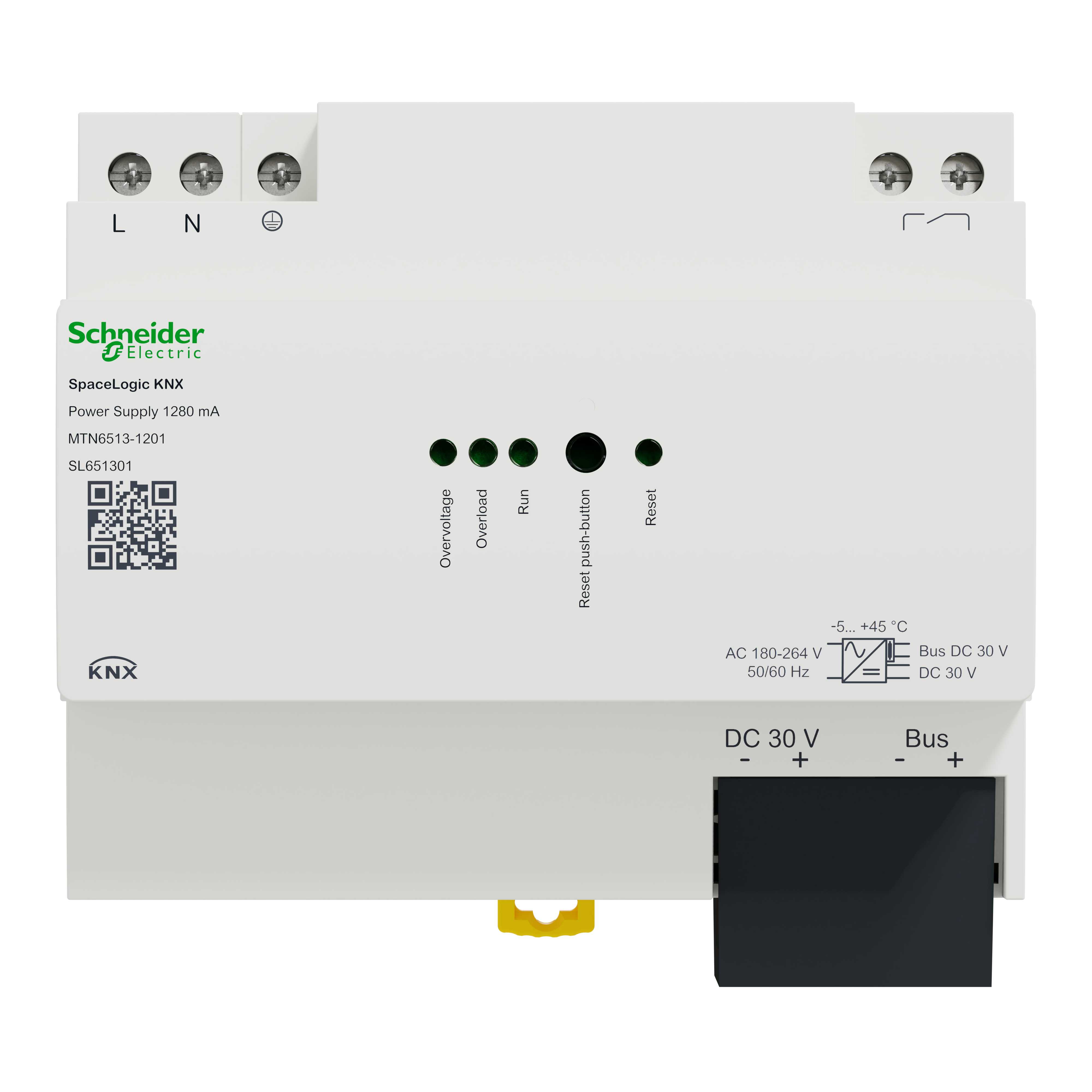

For montering på DIN-skinne. Busskopling via medfølgende busskoplingsklemme til "Bus". Strømforsyningen har to utganger - en KNX-utgang med integrert choke og en DC 30 V-utgang for ekstra enheter. DC 30 V-utgang brukes for eksempel til å levere en ekstra linje (f.eks. hovedlinje) via en separat installert KNX-choke. Alternativt kan likespenningsutgangen brukes til å forsyne andre funksjonelle enheter. Elektrisk belastning kan deles mellom utgangene "BUS" og "DC 30 V" etter behov, men enhetens nominelle strøm på 1280 mA må ikke overskrides. Eventuell kortslutning eller overbelastning indikeres med en LED-lampe på enhetens forside. Parallell tilkopling av to strømforsyninger à 1280 mA i én linje er ikke tillatt, siden dette vil overskride største tillatte strømstyrke i én linje (KNX-spesifikasjon: maks. 3 A).
For installering på DIN-skinne TH35 iht. EN 60715
Bredde: 6 moduler, 108 mm
Nominell spenning, AC, 50-60 Hz 230 V
Utgangsspenning KNX linje: DC 28-31 V SELV
Tilleggsutgang: DC 30 V
Overspenningsindikator
