Schneider Electric - Tidsrelé 22,5mm asym. m/forsinket inn-/utkobling m/kontrollinngang 50ms-300t 1 C/O 8A 24-240V AC/DC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Tidsperiode - 0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Nominell matespenning Us ved DC - 24...240 V
Spenningstype for betjening - AC/DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480792410
Elnummer
4172019
Leverandørens varenummer
RE22R1AKMR
Typebeskrivelse
4172019
Type strømtilkobling
Skrukobling
Tidsperiode
0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ
24...240 V
Nominell matespenning Us ved DC
24...240 V
Spenningstype for betjening
AC/DC
Komplett apparat med sokkel
Nei
Egnet for montasje på DIN-skinne
Ja
Frontmontering
Nei
Påbyggbare kontaktblokker
Nei
Funksjonforsinkelse
Ja
Funksjon tilbakefallsforsinkelse
Ja
Funksjon innkoblingsviskende
Nei
Funksjon frakoblingsviskende
Nei
Funksjon stjernedelta
Nei
Funksjon impulsformende
Nei
Blinkefunksjon, starter med pause, fast tid
Nei
Blinkefunksjon, starter med puls, fast tid
Nei
Klokkefunksjonen, starter med pause, variabel tid
Nei
Klokkefunksjonen, starter med puls, variabel tid
Nei
Fjernbetjening mulig
Nei
Bare for fjernbetjening
Nei
Nominell matespenning Us ved AC 60 HZ
24...240 V
Antall utganger, momentan, åpen
0
Antall utganger, momentan, lukket
0
Antall utganger, momentan, vekslende
0
Antall utganger, forsinket, åpen
1
Antall utganger, forsinket, lukket
1
Antall utganger, forsinket, vekslende
1
Utganger, omstillbare forsinket/momentan
Nei
Med halvlederutgang
Nei
Merkestrøm
8 A
Bredde
22,5 mm
Høyde
90 mm
Dybde
73 mm

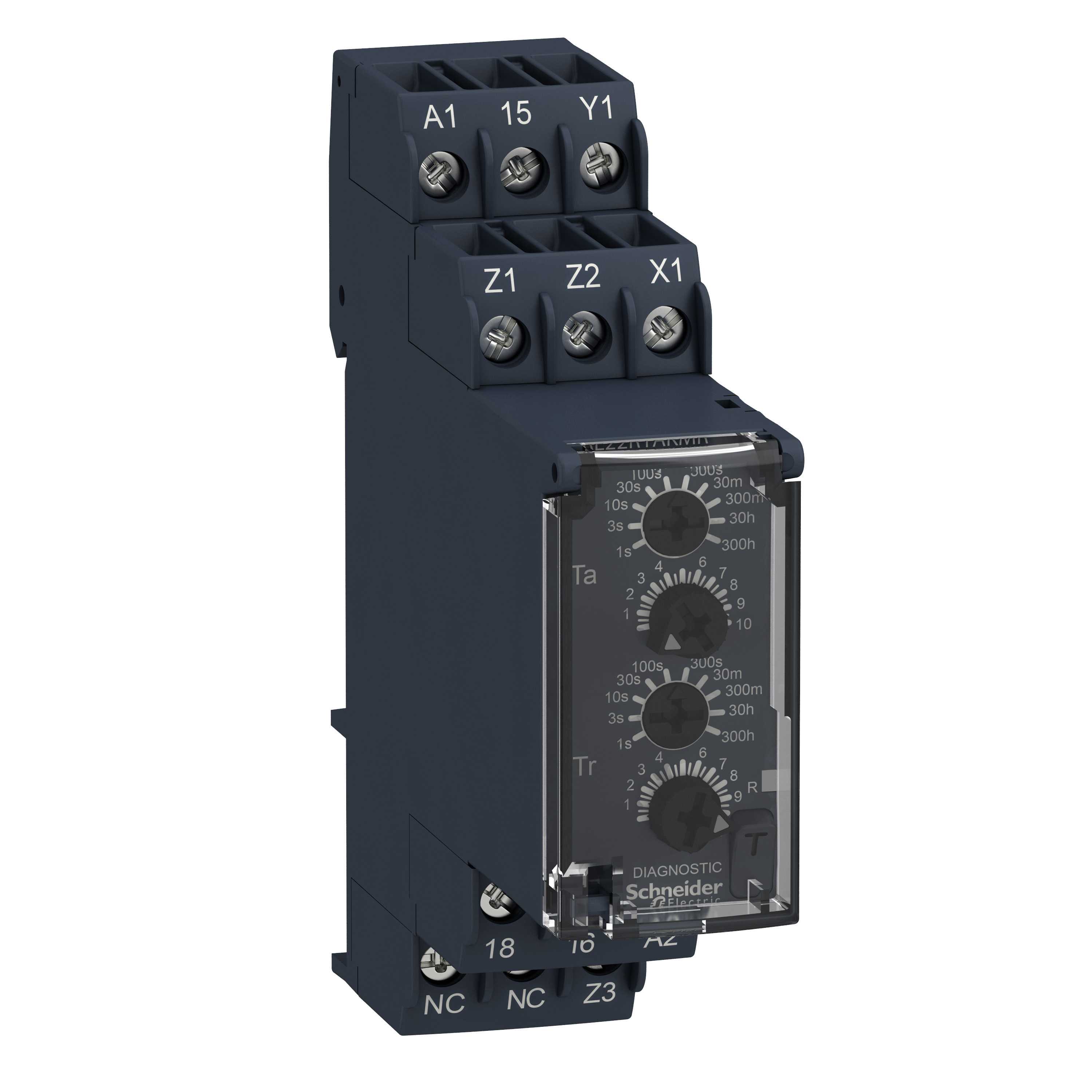

Tidsrelé 22,5mm asymmetrisk med forsinket inn-/utkobling med kontrollinngang 50ms-300t 1 C/O 8A 24-240V AC/DC.
Zelio RE22 tidsrelé tilfører 2 store forbedringer til markedet.
- De bakgrunnsbelyste LED-skruene til innjustering gjør at det er lett å se innstillingene på steder med sparsom belysning.
- Den innebygde testknappen forenkler testing og feilsøking ved at utgangen kan testes ved et trykk på knappen.
RE22R1AKMR er et tidsrelé med justerbar innkobling og utkobling som styres med kontrollinngangen. Ved spenning på kontrollinngangen Y1 aktiveres den forsinkede innkobling og ved avbrytelse av signalet på kontrollinngangen aktiveres den forsinkede utkobling.
Tidsreléet kan forsynes med alt fra 24 -240V AC/DC noe som gjør den anvendelig til de fleste applikasjoner.
Utgangen er 1 C/O og kan belastes med opp til 8A
Tidsområdet kan fritt justeres innenfor et av de valgte 10 tidsområder med de 4 justeringsskruene på fronten (2 for hver funksjon).
RE22R1AKMR har følgende tidsområder:
0-1 sekund
0-3 sekunder
0-10 sekunder
0-30 sekunder
0-100 sekunder
0-300 sekunder
0-30 minutter
0-300 minutter
0-30 timer
0-300 timer
Lysdioden på fronten indikerer status på reléutgangen.
Testknappen aktiverer utgangen når tidsreléet er spenningsatt.
