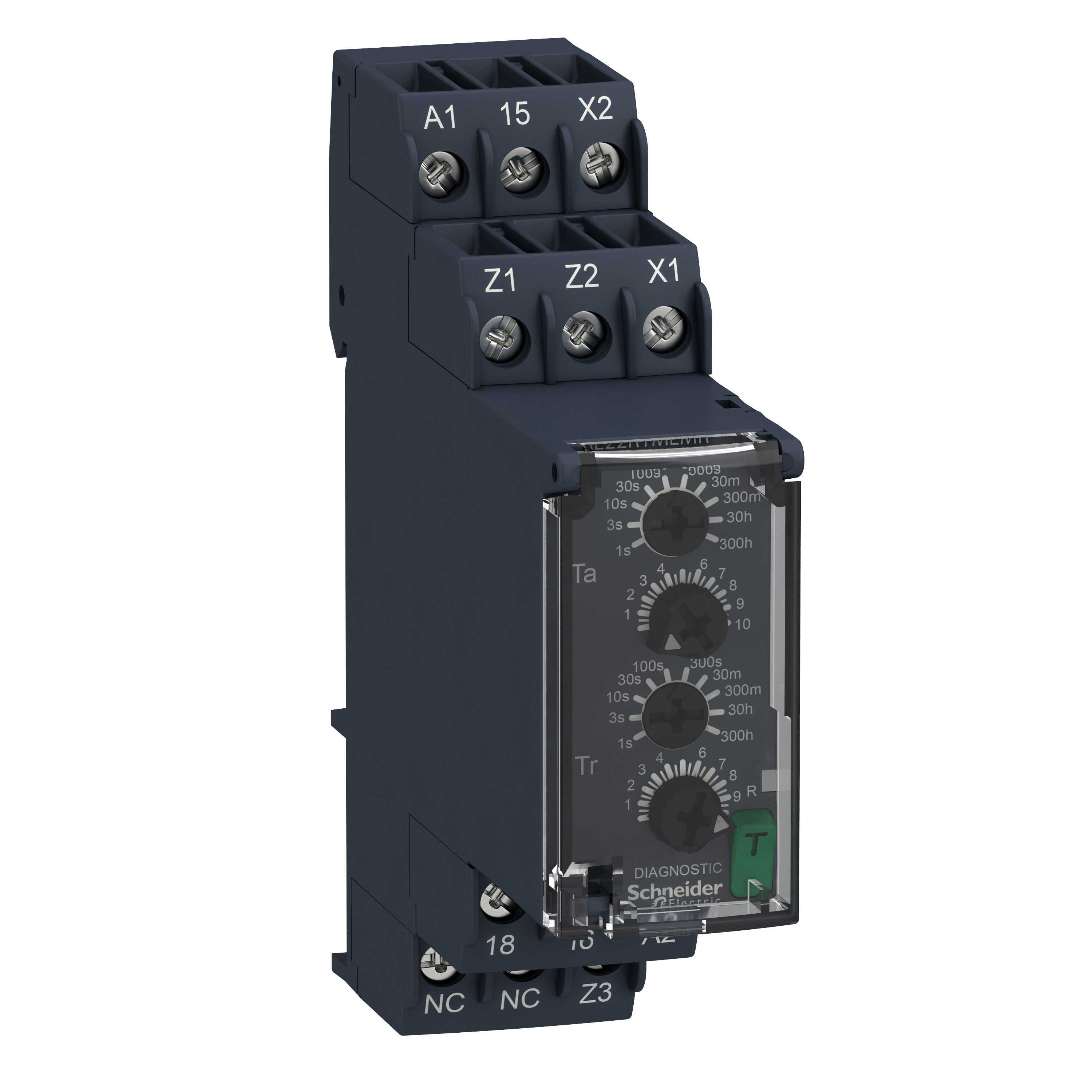

Schneider Electric - Tidsrelé 22,5mm asymmetrisk blink multifunksjon 50ms-300t 1 C/O 8A 24-240V AC/DC - RE22R1MLMR
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Funksjonforsinkelse - nei
Funksjon tilbakefallsforsinkelse - nei
Tidsperiode - 0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
Zelio Time
Se alle produkter fra denne serienEAN/GTIN
3606480792441
Elnummer
4172030
Leverandørens varenummer
RE22R1MLMR
Typebeskrivelse
4172030
Type strømtilkobling:
Skrukobling
Funksjonforsinkelse:
nei
Funksjon tilbakefallsforsinkelse:
nei
Tidsperiode:
0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ:
24...240 V
Nominell matespenning Us ved DC:
24...240 V
Spenningstype for betjening:
AC/DC
Komplett apparat med sokkel:
nei
Egnet for montasje på DIN-skinne:
Ja
Frontmontering:
nei
Påbyggbare kontaktblokker:
nei
Funksjon innkoblingsviskende:
nei
Funksjon frakoblingsviskende:
nei
Funksjon stjernedelta:
nei
Funksjon impulsformende:
nei
Blinkefunksjon, starter med pause, fast tid:
nei
Blinkefunksjon, starter med puls, fast tid:
nei
Klokkefunksjonen, starter med pause, variabel tid:
Ja
Klokkefunksjonen, starter med puls, variabel tid:
Ja
Fjernbetjening mulig:
nei
Bare for fjernbetjening:
nei
Nominell matespenning Us ved AC 60 HZ:
24...240 V
Antall utganger, momentan, åpen:
0
Antall utganger, momentan, lukket:
0
Antall utganger, momentan, vekslende:
0
Antall utganger, forsinket, åpen:
1
Antall utganger, forsinket, lukket:
1
Antall utganger, forsinket, vekslende:
1
Utganger, omstillbare forsinket/momentan:
nei
Med halvlederutgang:
nei
Merkestrøm:
8 A
Bredde:
22,5 mm
Høyde:
90 mm
Dybde:
73 mm
- De bakgrunnsbelyste LED-skruene til innjustering gjør at det er lett å se innstillingene på steder med sparsom belysning.
- Den innebygde testknappen forenkler testing og feilsøking ved at utgangen kan testes ved et trykk på knappen.
RE22R1MLMR har 3 forskjellige funksjoner til blink (puls-pause) som beskrives nedenfor.
L: Asymmetrisk puls-pause som starter med en pause (Tr)
Li: Asymmetrisk puls-pause som starter med en puls (Ta)
Lt: Asymmetrisk puls-pause som starter med en pause og med summering på inngang X1
Tidsreléet kan forsynes med alt fra 24 -240V AC/DC noe som gjør det anvendelig til de fleste applikasjoner.
Utgangen er 1 C/O og kan belastes med opp til 8A.
Tidsområdet kan fritt justeres innenfor et av de valgte 10 tidsområder med de 4 justeringsskruene på fronten.
(Ta) innstiller pulsperioden og (Tr) innstiller pauseperioden.
RE22R1MLMR har følgende tidsområder:
0-1 sekund
0-3 sekunder
0-10 sekunder
0-30 sekunder
0-100 sekunder
0-300 sekunder
0-30 minutter
0-300 minutter
0-30 timer
0-300 timer
Lysdioden på fronten indikerer status på reléutgangen.
Testknappen aktiverer utgangen når tidsreléet er spenningsatt.
