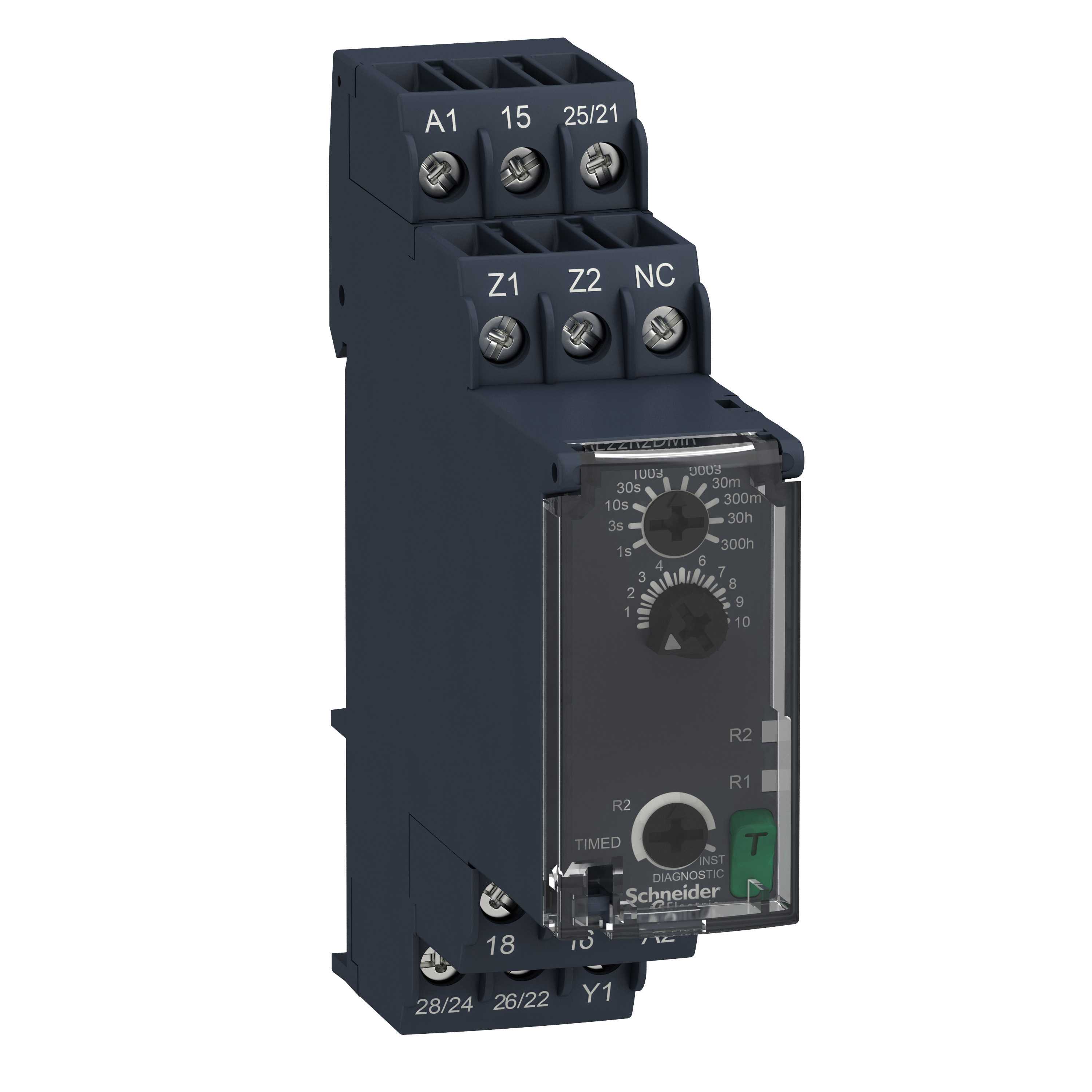

Schneider Electric - Tidsrelé 22,5mm med symmetrisk blink 50ms-300t 2 C/O 8A 24-240V AC/DC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Tidsperiode - 0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Nominell matespenning Us ved DC - 24...240 V
Spenningstype for betjening - AC/DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480792496
Elnummer
4172036
Leverandørens varenummer
RE22R2DMR
Typebeskrivelse
4172036
Type strømtilkobling
Skrukobling
Tidsperiode
0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ
24...240 V
Nominell matespenning Us ved DC
24...240 V
Spenningstype for betjening
AC/DC
Komplett apparat med sokkel
Nei
Egnet for montasje på DIN-skinne
Ja
Frontmontering
Nei
Påbyggbare kontaktblokker
Nei
Funksjonforsinkelse
Nei
Funksjon tilbakefallsforsinkelse
Nei
Funksjon innkoblingsviskende
Nei
Funksjon frakoblingsviskende
Nei
Funksjon stjernedelta
Nei
Funksjon impulsformende
Nei
Blinkefunksjon, starter med pause, fast tid
Ja
Blinkefunksjon, starter med puls, fast tid
Nei
Klokkefunksjonen, starter med pause, variabel tid
Nei
Klokkefunksjonen, starter med puls, variabel tid
Nei
Fjernbetjening mulig
Nei
Bare for fjernbetjening
Nei
Nominell matespenning Us ved AC 60 HZ
24...240 V
Antall utganger, momentan, åpen
1
Antall utganger, momentan, lukket
1
Antall utganger, momentan, vekslende
1
Antall utganger, forsinket, åpen
2
Antall utganger, forsinket, lukket
2
Antall utganger, forsinket, vekslende
2
Utganger, omstillbare forsinket/momentan
Ja
Med halvlederutgang
Nei
Merkestrøm
8 A
Bredde
22,5 mm
Høyde
90 mm
Dybde
73 mm
Zelio RE22 tidsrelé tilfører 2 store forbedringer til markedet.
- De bakgrunnsbelyste LED-skruene til innjustering gjør at det er lett å se innstillingene på steder med sparsom belysning.
- Den innebygde testknappen forenkler testing og feilsøking ved at utgangen kan testes ved et trykk på knappen.
RE22R2DMR er et tidsrelé med et symmetrisk blink (puls-pause) som aktiveres når tidsreléet spenningsettes.
Tidsreléet kan forsynes med alt fra 24 -240V AC/DC noe som gjør det anvendelig til de fleste applikasjoner.
Utgangene er 2 C/O og kan belastes med opp til 8A.
Tidsområdet kan fritt justeres med de 2 justeringsskruene på fronten innenfor et av de 10 tidsområdene.
Tidsreléet har 2 kontaktsett og gir mulighet for å velge om R2 skal aktiveres med R1 eller om det skal aktiveres med spenningssettingen av tidsreléet.
Dette justeres på den nederste justeringsskruen som enten kan stå i TIMED eller INST funksjon.
RE22R2DMR har følgende tidsområder:
0-1 sekund
0-3 sekunder
0-10 sekunder
0-30 sekunder
0-100 sekunder
0-300 sekunder
0-30 minutter
0-300 minutter
0-30 timer
0-300 timer
Lysdiodene på fronten indikerer status på de 2 reléutgangene.
Testknappen aktiverer utgangen når tidsreléet er spenningsatt.
