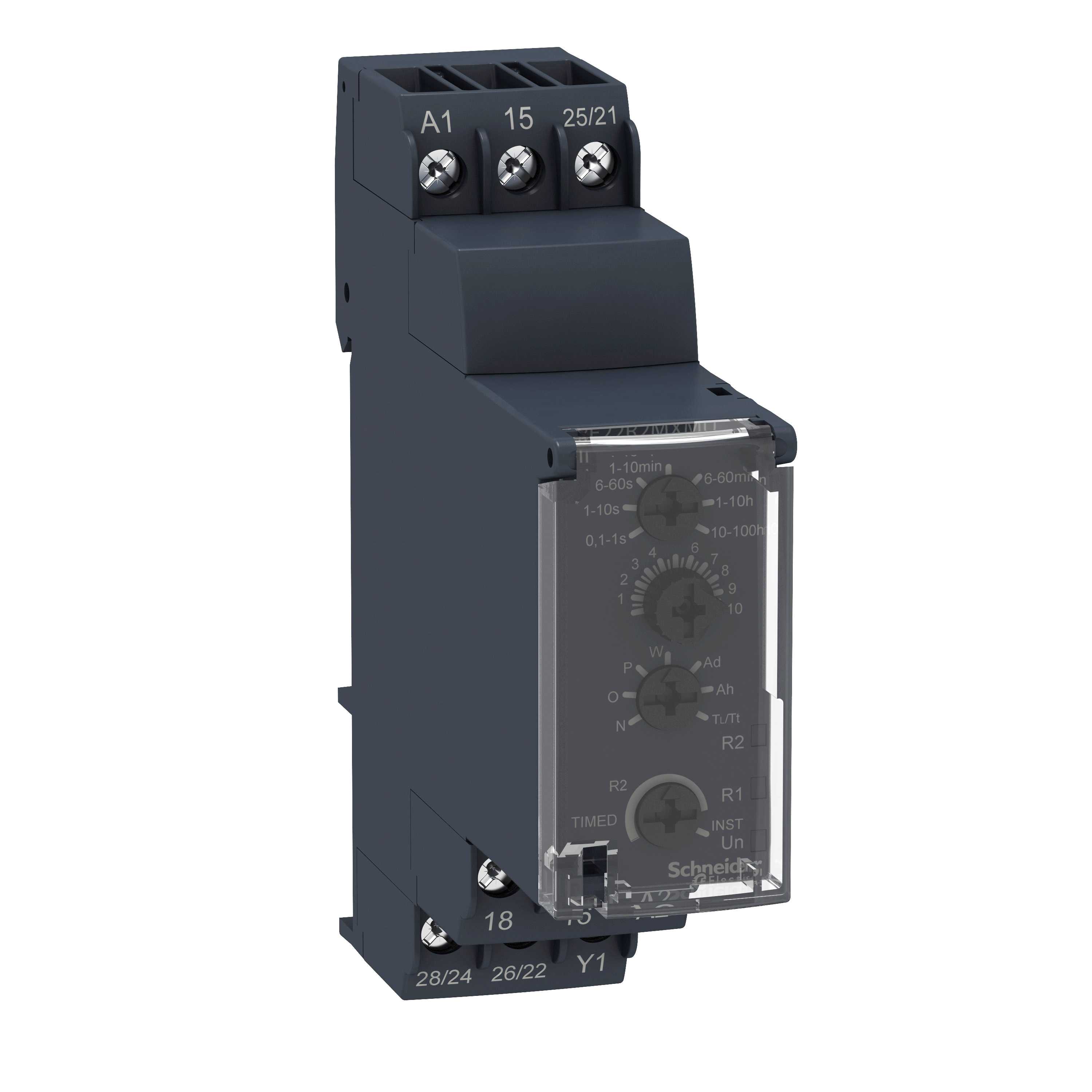

Schneider Electric - Tidsrelé 22,5mm multifunksjon 0,1s-100t 2 C/O 8A 24VDC/24-240VAC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Tidsperiode - 0,1...360000 s
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Nominell matespenning Us ved DC - 24...24 V
Spenningstype for betjening - AC/DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480676581
Elnummer
4177007
Leverandørens varenummer
RE22R2MMU
Typebeskrivelse
4177007
Type strømtilkobling
Skrukobling
Tidsperiode
0,1...360000 s
Nominell matespenning Us ved AC 50 HZ
24...240 V
Nominell matespenning Us ved DC
24...24 V
Spenningstype for betjening
AC/DC
Komplett apparat med sokkel
Nei
Egnet for montasje på DIN-skinne
Ja
Frontmontering
Nei
Påbyggbare kontaktblokker
Nei
Funksjonforsinkelse
Ja
Funksjon tilbakefallsforsinkelse
Ja
Funksjon innkoblingsviskende
Nei
Funksjon frakoblingsviskende
Nei
Funksjon stjernedelta
Nei
Funksjon impulsformende
Ja
Blinkefunksjon, starter med pause, fast tid
Ja
Blinkefunksjon, starter med puls, fast tid
Ja
Klokkefunksjonen, starter med pause, variabel tid
Nei
Klokkefunksjonen, starter med puls, variabel tid
Nei
Fjernbetjening mulig
Ja
Bare for fjernbetjening
Nei
Nominell matespenning Us ved AC 60 HZ
24...240 V
Antall utganger, momentan, åpen
0
Antall utganger, momentan, lukket
0
Antall utganger, momentan, vekslende
1
Antall utganger, forsinket, åpen
0
Antall utganger, forsinket, lukket
0
Antall utganger, forsinket, vekslende
2
Utganger, omstillbare forsinket/momentan
Ja
Med halvlederutgang
Nei
Merkestrøm
8 A
Bredde
22,5 mm
Høyde
90 mm
Dybde
79,5 mm
RE22R2MMU er et multifunksjonstidsrelé med 10 forskjellige funksjoner som beskrives nedenfor.
A: Forsinket innkobling ved spenningssetting på tidsreléet
Ac: Forsinket innkobling og forsinket utkobling som aktiveres med kontrollinngangen Y1
At: Forsinket innkobling med pause som aktiveres på kontrollinngangen Y1
B Justerbar puls (one-shot) som aktiveres med kontrollinngangen Y1
Bw: Justerbar puls som aktiveres ved både positiv og negativ flanke på kontrollinngangen Y1
C: Forsinket utkobling som aktiveres når spenningen fjernes fra kontrollinngangen Y1
D: Symmetrisk blink (puls-pause) som starter med en pause
Di: Symmetrisk blink (puls-pause) som starter med en puls
H: Justerbar puls (one-shot) når tidsreléet spenningsettes
Ht: Justerbar puls (one-shot) der kan forlenges på kontrollinngangen Y1
Tidsreléet kan forsynes med 24VDC eller 24-240VAC noe som gjør det anvendelig til de fleste applikasjoner.
Tidsreléet har 2 separate kontaktsett (2 C/O) og kan belastes med opp til 8A.
Tidsområdet kan fritt justeres med de 2 justeringsskruene på fronten innenfor et av de 7 tidsområdene.
RE22R2MMU har følgende tidsområder:
0,1-1 sekund
1-10 sekunder
6-60 sekunder
1-10 minutter
6-60 minutter
1-10 timer
10-100 timer
Lysdiodene på fronten indikerer status på reléutgangene.
