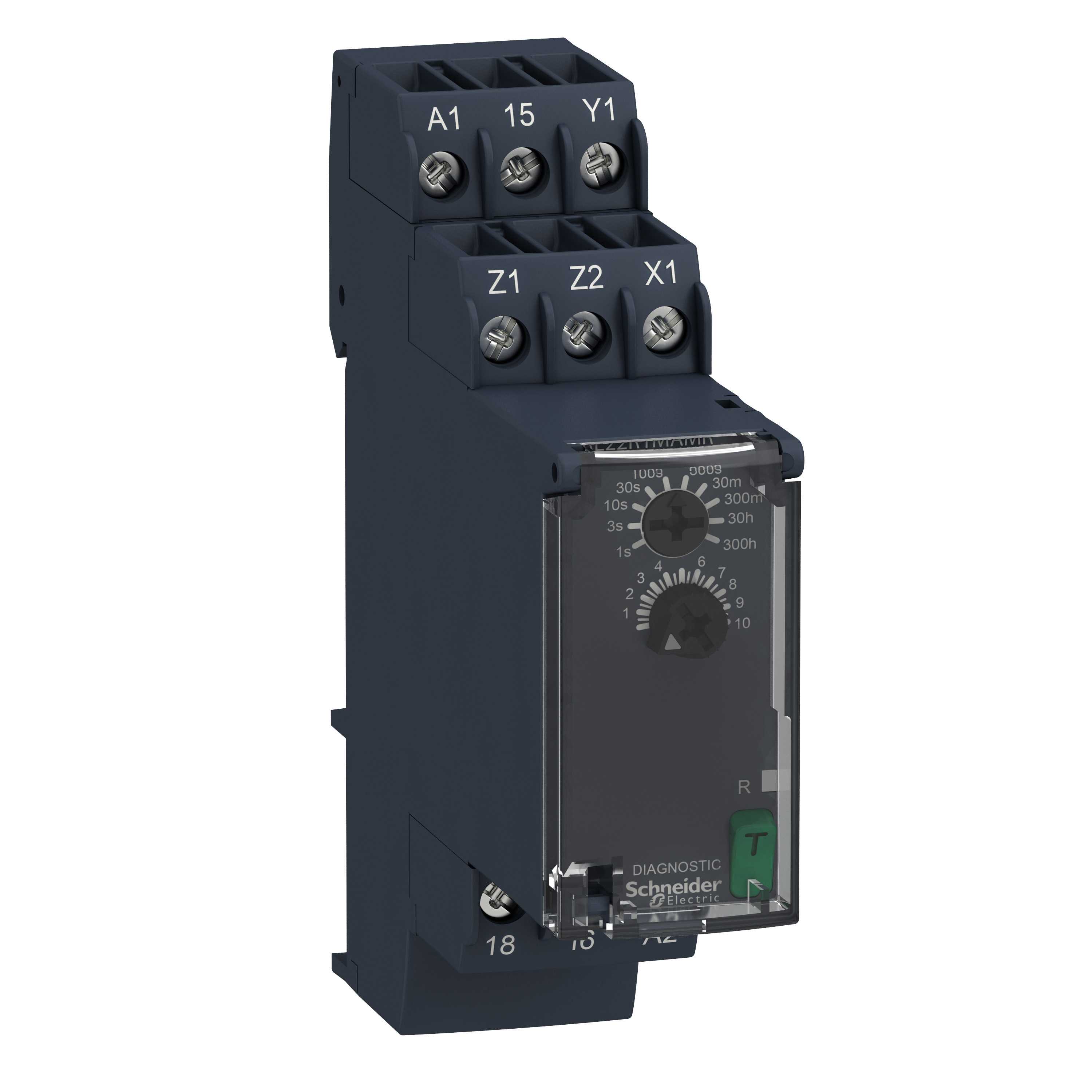

Schneider Electric - Tidsrelé 22,5mm multifunksjon innkobling 50ms-300t 1 C/O 8A 24-240V AC/DC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Tidsperiode - 0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Nominell matespenning Us ved DC - 24...240 V
Spenningstype for betjening - AC/DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480792427
Elnummer
4172028
Leverandørens varenummer
RE22R1MAMR
Typebeskrivelse
4172028
Type strømtilkobling
Skrukobling
Tidsperiode
0,05...1080000 s
Nominell matespenning Us ved AC 50 HZ
24...240 V
Nominell matespenning Us ved DC
24...240 V
Spenningstype for betjening
AC/DC
Komplett apparat med sokkel
Nei
Egnet for montasje på DIN-skinne
Ja
Frontmontering
Nei
Påbyggbare kontaktblokker
Nei
Funksjonforsinkelse
Ja
Funksjon tilbakefallsforsinkelse
Nei
Funksjon innkoblingsviskende
Nei
Funksjon frakoblingsviskende
Nei
Funksjon stjernedelta
Nei
Funksjon impulsformende
Nei
Blinkefunksjon, starter med pause, fast tid
Nei
Blinkefunksjon, starter med puls, fast tid
Nei
Klokkefunksjonen, starter med pause, variabel tid
Nei
Klokkefunksjonen, starter med puls, variabel tid
Nei
Fjernbetjening mulig
Nei
Bare for fjernbetjening
Nei
Nominell matespenning Us ved AC 60 HZ
24...240 V
Antall utganger, momentan, åpen
0
Antall utganger, momentan, lukket
0
Antall utganger, momentan, vekslende
0
Antall utganger, forsinket, åpen
1
Antall utganger, forsinket, lukket
1
Antall utganger, forsinket, vekslende
1
Utganger, omstillbare forsinket/momentan
Nei
Med halvlederutgang
Nei
Merkestrøm
8 A
Bredde
22,5 mm
Høyde
90 mm
Dybde
73 mm
Zelio RE22 tidsrelé tilfører 2 store forbedringer til markedet.
- De bakgrunnsbelyste LED-skruene til innjustering gjør at det er lett å se innstillingene på steder med sparsom belysning.
- Den innebygde testknappen forenkler testing og feilsøking ved at utgangen kan testes ved et trykk på knappen.
RE22R1MAMR har 3 forskjellige funksjoner til forsinket innkobling som beskrives nedenfor.
A: Forsinket innkobling ved spenningssetting på tidsreléet
At: Forsinket innkobling med summering av tid på X1 inngang
Aw: Forsinket innkobling med reset på Y1 inngang
Tidsreléet kan forsynes med alt fra 24 -240V AC/DC noe som gjør det anvendelig til de fleste applikasjoner.
Utgangen er 1 C/O og kan belastes med opp til 8A.
Tidsområdet kan fritt justeres med de 2 justeringsskruene på fronten innenfor et av de 10 tidsområdene.
RE22R1MAMR har følgende tidsområder:
0-1 sekund
0-3 sekunder
0-10 sekunder
0-30 sekunder
0-100 sekunder
0-300 sekunder
0-30 minutter
0-300 minutter
0-30 timer
0-300 timer
Lysdioden på fronten indikerer status på reléutgangen.
Testknappen aktiverer utgangen når tidsreléet er spenningsatt.
