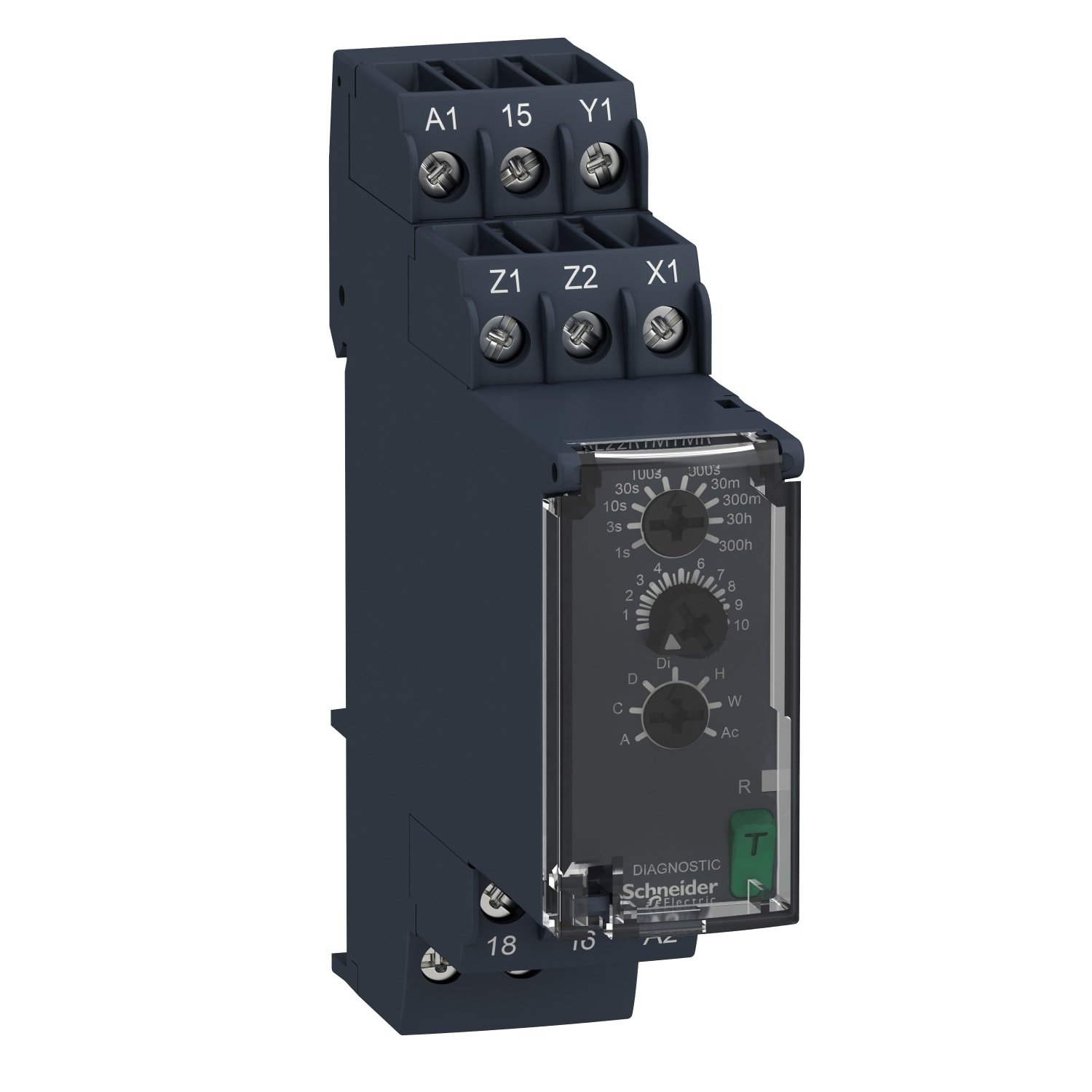

Schneider Electric - Tidsrelé 22,5mm, multispenning, multifunksjon, m/innebygde testknapp 50ms -300t, 1CO, 24-240VAC/VDC

Schneider Electric - Tidsrelé 22,5mm, multispenning, multifunksjon, m/innebygde testknapp 50ms -300t, 1CO, 24-240VAC/VDC

Schneider Electric

Kopier

Kopier

Logg inn eller opprett en konto for å se dine priser og bestille

Grunnleggende spesifikasjoner

  • Type strømtilkobling - Skrukobling

  • Tidsperiode - 0,05...1080000 s

  • Nominell matespenning Us ved AC 50 HZ - 24...240 V

  • Nominell matespenning Us ved DC - 24...240 V

  • Spenningstype for betjening - AC/DC

Emballasje og betingelser

  • 1 STK

  • Lagervare

EAN/GTIN

3606480792434

Elnummer

4172031

Leverandørens varenummer

RE22R1MYMR

Typebeskrivelse

4172031

Type strømtilkobling

Skrukobling

Tidsperiode

0,05...1080000 s

Nominell matespenning Us ved AC 50 HZ

24...240 V

Nominell matespenning Us ved DC

24...240 V

Spenningstype for betjening

AC/DC

Komplett apparat med sokkel

Nei

Egnet for montasje på DIN-skinne

Ja

Frontmontering

Nei

Påbyggbare kontaktblokker

Nei

Funksjonforsinkelse

Ja

Funksjon tilbakefallsforsinkelse

Ja

Funksjon innkoblingsviskende

Ja

Funksjon frakoblingsviskende

Nei

Funksjon stjernedelta

Nei

Funksjon impulsformende

Nei

Blinkefunksjon, starter med pause, fast tid

Ja

Blinkefunksjon, starter med puls, fast tid

Ja

Klokkefunksjonen, starter med pause, variabel tid

Nei

Klokkefunksjonen, starter med puls, variabel tid

Nei

Fjernbetjening mulig

Nei

Bare for fjernbetjening

Nei

Nominell matespenning Us ved AC 60 HZ

24...240 V

Antall utganger, momentan, åpen

0

Antall utganger, momentan, lukket

0

Antall utganger, momentan, vekslende

0

Antall utganger, forsinket, åpen

1

Antall utganger, forsinket, lukket

1

Antall utganger, forsinket, vekslende

1

Utganger, omstillbare forsinket/momentan

Nei

Med halvlederutgang

Nei

Merkestrøm

8 A

Bredde

22,5 mm

Høyde

90 mm

Dybde

73 mm

Zelio RE22 tidsrelé tilfører 2 store forbedringer til markedet.
- De bakgrunnsbelyste LED-skruene til innjustering gjør at det er lett å se innstillingene på steder med sparsom belysning.
- Den innebygde testknappen forenkler testing og feilsøking ved at utgangen kan testes ved et trykk på knappen.

RE22R1MYMR er et multifunksjonstidsrelé med 7 forskjellige funksjoner som beskrives nedenfor.
A: Forsinket innkobling ved spenningssetting på tidsreléet
C: Forsinket utkobling som aktiveres når spenningen fjernes fra kontrollinngangen Y1
D: Symmetrisk blink (puls-pause) som starter med en pause
Di: Symmetrisk blink (puls-pause) som starter med en puls
H: Justerbar puls (one-shot) når tidsreléet spenningsettes
W: Justerbar puls (one-shot) som aktiveres med kontrollinngangen Y1
Ac: Forsinket innkobling og forsinket utkobling som aktiveres med kontrollinngangen Y1

Den ønskede funksjon innstilles på den nederste justeringsskruen

Tidsreléet kan forsynes med alt fra 24 -240V AC/DC noe som gjør det anvendelig til de fleste applikasjoner.
Utgangen er 1 C/O og kan belastes med opp til 8A.

Tidsområdet kan fritt justeres med de 2 øverste justeringsskruene på fronten innenfor et av de 10 tidsområdene.

RE22R1MYMR har følgende tidsområder:
0-1 sekund
0-3 sekunder
0-10 sekunder
0-30 sekunder
0-100 sekunder
0-300 sekunder
0-30 minutter
0-300 minutter
0-30 timer
0-300 timer

Lysdioden på fronten indikerer status på reléutgangen.
Testknappen aktiverer utgangen når tidsreléet er spenningsatt.
