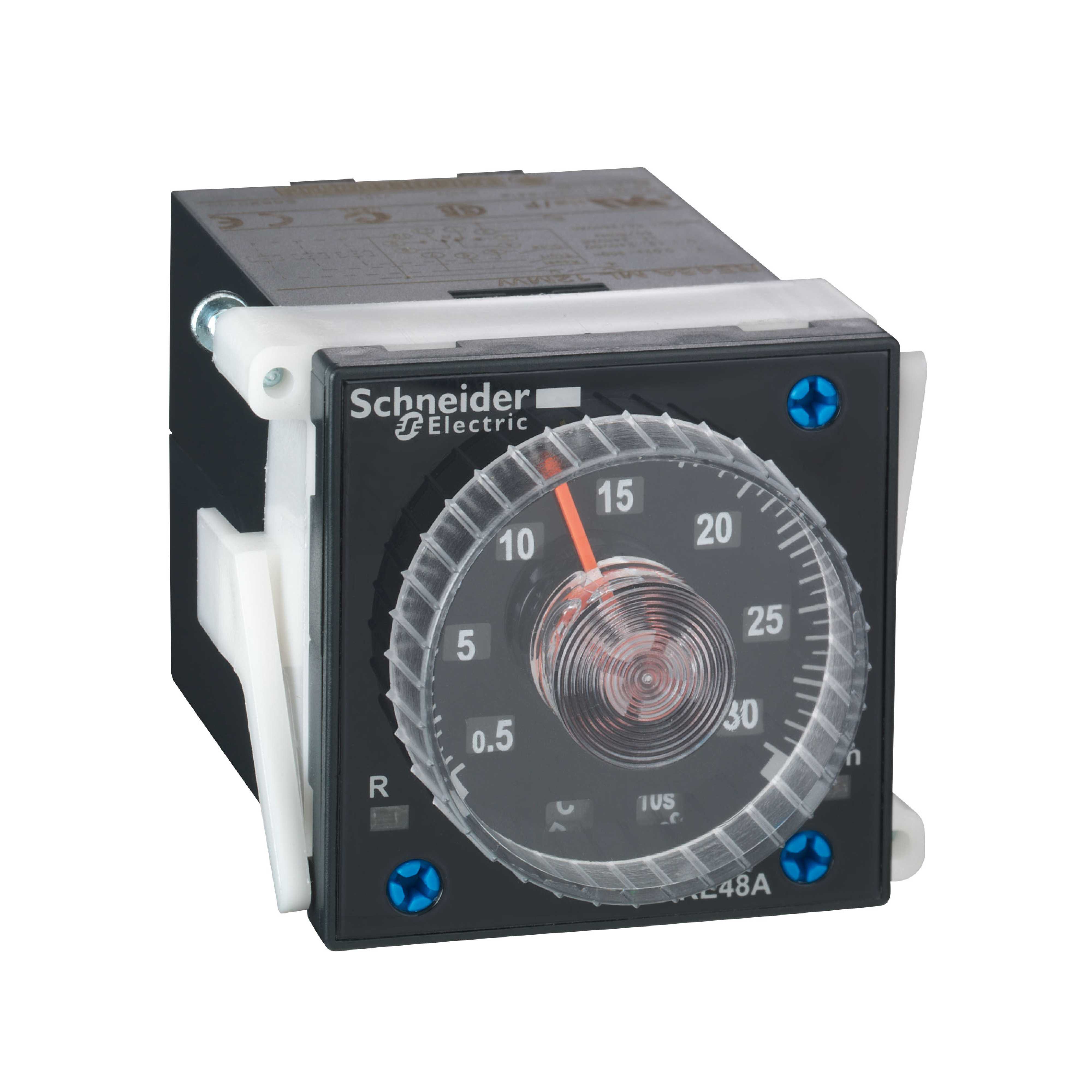

Schneider Electric - Tidsrelé 48x48 mm multifunksjon, multispenning 0,02s-300t 2 C/O 5A 24-240V AC/DC
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Tidsperiode - 0,02...1088888 s
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Nominell matespenning Us ved DC - 24...240 V
Spenningstype for betjening - AC/DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3389110649598
Elnummer
4176707
Leverandørens varenummer
RE48AML12MW
Typebeskrivelse
4176707
Type strømtilkobling
Skrukobling
Tidsperiode
0,02...1088888 s
Nominell matespenning Us ved AC 50 HZ
24...240 V
Nominell matespenning Us ved DC
24...240 V
Spenningstype for betjening
AC/DC
Komplett apparat med sokkel
Ja
Egnet for montasje på DIN-skinne
Nei
Frontmontering
Ja
Påbyggbare kontaktblokker
Nei
Funksjonforsinkelse
Ja
Funksjon tilbakefallsforsinkelse
Ja
Funksjon innkoblingsviskende
Nei
Funksjon frakoblingsviskende
Nei
Funksjon stjernedelta
Nei
Funksjon impulsformende
Ja
Blinkefunksjon, starter med pause, fast tid
Ja
Blinkefunksjon, starter med puls, fast tid
Ja
Klokkefunksjonen, starter med pause, variabel tid
Nei
Klokkefunksjonen, starter med puls, variabel tid
Nei
Fjernbetjening mulig
Nei
Bare for fjernbetjening
Nei
Nominell matespenning Us ved AC 60 HZ
24...240 V
Antall utganger, momentan, åpen
0
Antall utganger, momentan, lukket
0
Antall utganger, momentan, vekslende
0
Antall utganger, forsinket, åpen
0
Antall utganger, forsinket, lukket
0
Antall utganger, forsinket, vekslende
2
Utganger, omstillbare forsinket/momentan
Nei
Med halvlederutgang
Nei
Merkestrøm
5 A
Bredde
48 mm
Høyde
48 mm
Dybde
80 mm
Zelio RE48 serien er en serie a tidsreléer for montering i et 48x48 mm hull direkte i tavlefronten eller i en 11-pins sokkel på en DIN-skinne.
RE48AML12MW er et multifunksjonstidsrelé med 4 forskjellige tidsreléfunksjoner.
Forsyningsspenningen kan være 24-240V AC/DC.
Tidsreléet har 2 C/O kontakter og den maksimale belastning på kontaktsettet er 5A.
RE48AML12MW har 4 forskjellige tidsreléfunksjoner som beskrives nedenfor
A: Forsinket innkobling ved spenningssetting på tidsreléet
B Justerbar puls (one-shot) som aktiveres med kontrollinngangen Y1
C: Forsinket utkobling der aktiveres når spenningen fjernes fra kontrollinngangen Y1
Di: Symmetrisk blink (puls-pause) som starter med en puls
Tidsområdet kan fritt justeres med de 2 justeringsskruene på fronten innenfor et av de 14 valgte tidsområdene.
RE48AML12MW har følgende tidsområder:
0,02-1,2 sekund
0,05-3 sekunder
0,2-12 sekunder
0,5-30 sekunder
2-120 sekunder
5-300 sekunder
0,2-12 minutter
0,5-30 minutter
2-120 minutter
5-300 minutter
0,2-12 timer
0,5-30 timer
2-120 timer
5-300 timer
Lysdioden på fronten indikerer status på reléutgangen
