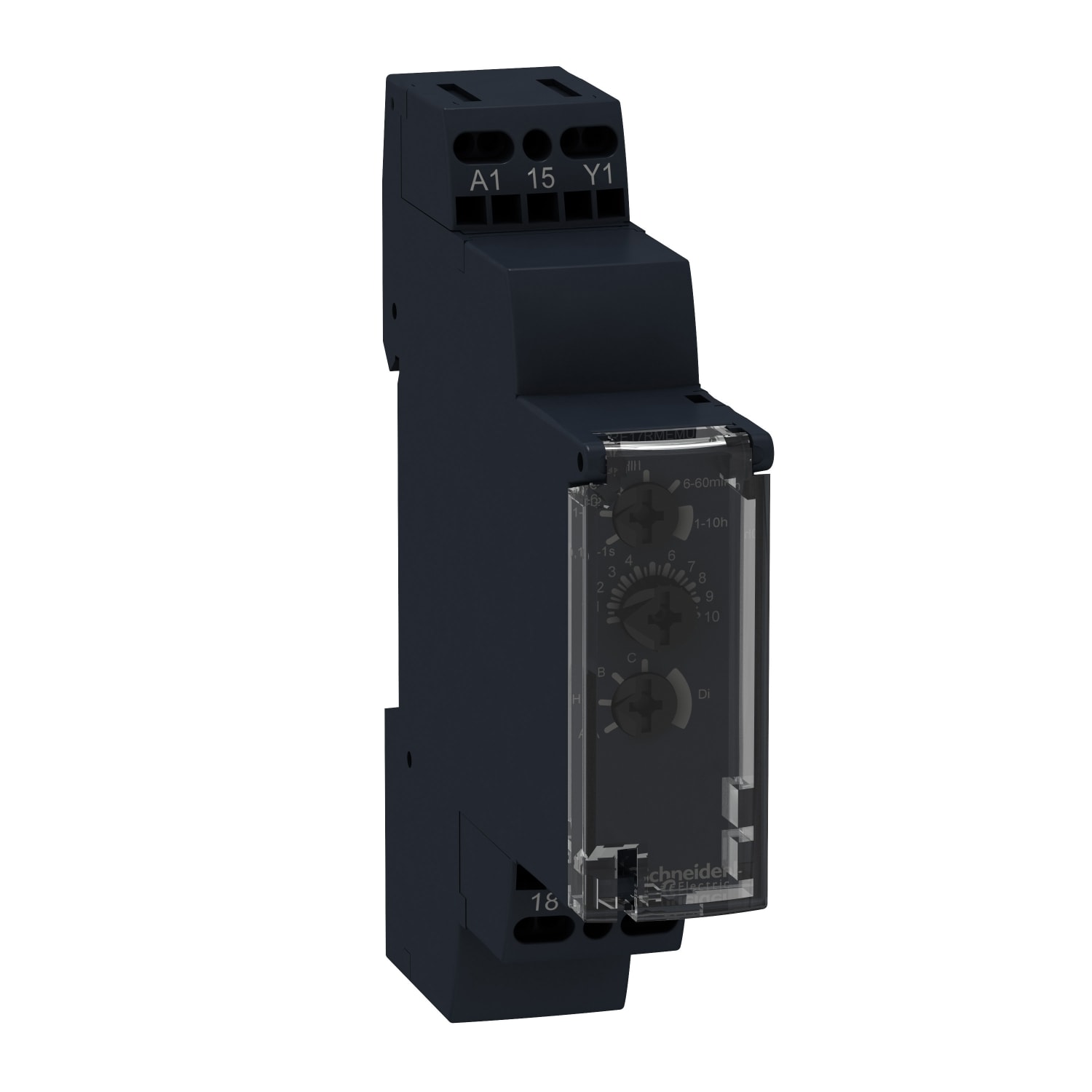

Schneider Electric - Tidsrelé multifunksjon m/17,5mm bred 0,1s-100t relé utgang 24-240V AC/DC 8A
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Type strømtilkobling - Skrukobling
Tidsperiode - 0,1...36000 s
Nominell matespenning Us ved AC 50 HZ - 24...240 V
Nominell matespenning Us ved DC - 24...24 V
Spenningstype for betjening - AC/DC
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
3606480552731
Elnummer
4172515
Leverandørens varenummer
RE17RMEMU
Typebeskrivelse
4172515
Type strømtilkobling
Skrukobling
Tidsperiode
0,1...36000 s
Nominell matespenning Us ved AC 50 HZ
24...240 V
Nominell matespenning Us ved DC
24...24 V
Spenningstype for betjening
AC/DC
Komplett apparat med sokkel
Nei
Egnet for montasje på DIN-skinne
Ja
Frontmontering
Ja
Påbyggbare kontaktblokker
Nei
Funksjonforsinkelse
Ja
Funksjon tilbakefallsforsinkelse
Ja
Funksjon innkoblingsviskende
Ja
Funksjon frakoblingsviskende
Ja
Funksjon stjernedelta
Nei
Funksjon impulsformende
Nei
Blinkefunksjon, starter med pause, fast tid
Ja
Blinkefunksjon, starter med puls, fast tid
Ja
Klokkefunksjonen, starter med pause, variabel tid
Ja
Klokkefunksjonen, starter med puls, variabel tid
Ja
Fjernbetjening mulig
Nei
Bare for fjernbetjening
Nei
Nominell matespenning Us ved AC 60 HZ
24...240 V
Antall utganger, momentan, åpen
0
Antall utganger, momentan, lukket
0
Antall utganger, momentan, vekslende
1
Antall utganger, forsinket, åpen
0
Antall utganger, forsinket, lukket
0
Antall utganger, forsinket, vekslende
1
Utganger, omstillbare forsinket/momentan
Nei
Med halvlederutgang
Nei
Merkestrøm
8 A
Bredde
17,5 mm
Høyde
90 mm
Dybde
72 mm
Zelio RE17 serien er en kompakt serie tidsreléer for enkel montering på en DIN-skinne i en tavle.
Med en bredde på bare 17,5 mm. bruker den minimalt av den verdifulle plassen i tavlen og tidsreléets utforming gjør at det kan plasseres bak en avdekking i tavlefronten såfremt dette ønskes.
Det transparente frontdekselet beskytter tidsreléet mot støv og smuss og det er mulig å låse det for å beskytte mot utilsiktet justering av tidsreléet.
RE17RMEMU er et multifunksjonstidsrelé med 5 forskjellige tidsreléfunksjoner.
Forsyningsspenningen kan være 24VDC eller 24-240V AC.
Den maksimale belastning på kontaktsettet er 8A.
RE17RMEMU har 5 forskjellige tidsreléfunksjoner som beskrives nedenfor
A: Forsinket innkobling ved spenningssetting på tidsreléet
H: Justerbar puls (one-shot) når tidsreléet spenningsettes
B Justerbar puls (one-shot) som aktiveres med kontrollinngangen Y1
C: Forsinket utkobling der aktiveres når spenningen fjernes fra kontrollinngangen Y1
Di: Symmetrisk blink (puls-pause) som starter med en puls
Tidsområdet kan fritt justeres med de 2 justeringsskruene på fronten innenfor et av de 7 valgte tidsområdene.
RE17RMEMU har følgende tidsområder:
0,1-1 sekund
1-10 sekunder
6-60 sekunder
1-10 minutter
6-60 minutter
1-10 timer
10-100 timer
Lysdioden på fronten indikerer status på reléutgangen
