Schneider Electric - Trykknapphode flush i metall for LED med fjærretur og plan trykflate for etikett i rød farge - ZB4FA48
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Farge på knapp - Rød
Antall kommandoposisjoner - 1
Type linse - Rund
Type knapp - Flat
Verneklasse (IP) forside - IP66
Emballasje og betingelser
1 STK
Skaffevare
Produktserie
Harmony XB4
Se alle produkter fra denne serienEAN/GTIN
3606489581114
Elnummer
4305769
Leverandørens varenummer
ZB4FA48
Typebeskrivelse
4305769
Farge på knapp:
Rød
Antall kommandoposisjoner:
1
Type linse:
Rund
Type knapp:
Flat
Verneklasse (IP) forside:
IP66
Hulldiameter:
30,5 mm
Åpningens bredde:
0 mm
Åpningens høyde:
0 mm
Kan belyses:
nei
Med beskyttelsesdeksel:
nei
Merket:
nei
Vekselfunksjon holdekobling:
nei
Tastelås:
Ja
Med frontring:
Ja
Frontringens materiale:
Metall
Frontringsfarge:
Krom
NEMA beskyttelsesgrad front:
Andre
Harmony XB4/ZB4 flush trykknapper forsterker inntrykket av god design og funksjonalitet på fronten av en maskin eller tavlefront.
Det forsenkede designet handler ikke bare om estetikk, men har også funksjonelle fordeler som gir enklere rengjøring og bedre beskyttelse.
Trykknappene monteres enkelt i et 30 mm hull fordi hodet holdes på plass av en pakning på baksiden når de satt inn i hullet.
På baksiden av hullet monteres en mellomplate som samtidig forbinder trykknappen med jord, før bryterkroppen klikkes på bak og fastgjøres med en enkelt skrue.
Bak på bryterkroppen monteres kontaktelementene og eventuelle lysmoduler og det kan totalt monteres opptil 9 moduler bak på en trykknapp (avhengig av modell).
Serien i metall er meget robust og kan benyttes i en lang rekke industrier.
Kapslingsklassen er IP66, IP67, IP69 (ISO) og IP69K (DIN) og utover det kan trykknappene benyttes i temperaturområder fra -40 til 70 grader Celsius.

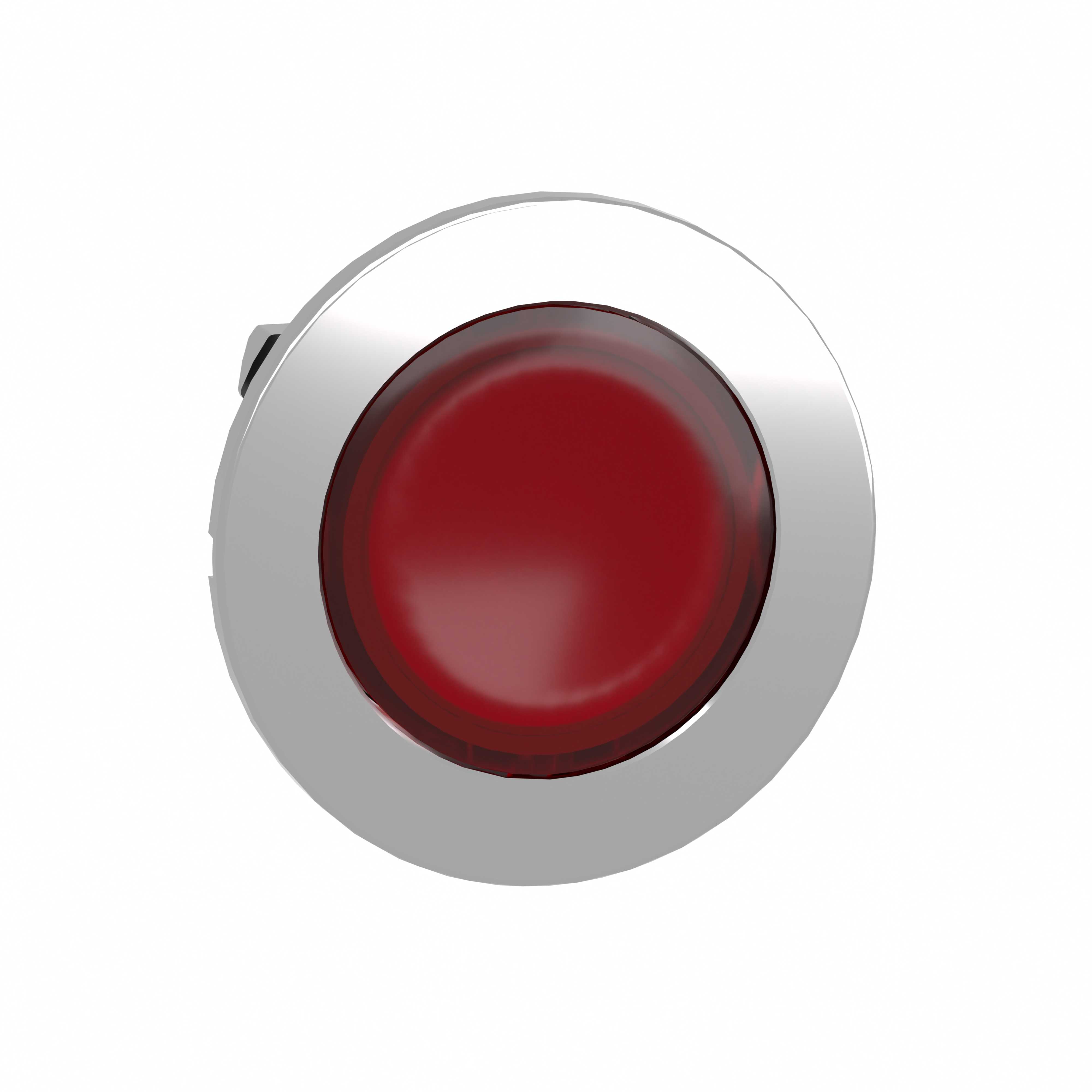

ZB4FA48 er et trykknapphode i metall for flushmontasje med fjærretur og en plan trykkflate i rød farge.
Fronten på trykkflaten kan avmonteres og under denne kan det settes i en etikett for oppmerking av trykknappen.
Etiketter for isetting kan fåes med standard tekster på utvalgte språk eller som blanke etiketter for egen oppmerking.
Det er også mulig å montere en lysdiode bak trykknappen for opplysning av trykkflaten.
Til ZB4FA48 brukes en løs bryterkropp (ZB4BZ009) og kontaktelementene (ZBE10x) og lysmoduler (ZBVx) avhengig av strømforsyningsspenningen.
Det er også mulig å bruke de komplette bryterkroppene med lys- og kontaktmoduler fastmontert (ZB4BW0B4x, ZB4BW0G4x eller ZB4BW0M4x) såfremt dette ønskes.
Det er viktig for å oppnå den korrekte røde farge at den tilhørende lysmodulen brukes (ZBVB4, ZBVG4 eller ZBVM4)
Til oppmerking brukes ZBYFxxxx skiltholderne med blanke skilt for individuell gravering.
Alternativt kan det brukes løse skiltholdere ZBZFxx for ZBY0xxxx standard skilt til Harmony serien.
OBS: Det er IKKE mulig å montere flush trykknappene i XAL kontrollstasjoner.
