Schneider Electric - Trykknapphode flush i metall med fjærretur uten kalott for løse ZBAFxxx kalotter - ZB4FA0

Harmony XB4/ZB4 flush trykknapper forsterker inntrykket av god design og funksjonalitet på fronten av en maskin eller tavlefront.
Det forsenkede designet handler ikke bare om estetikk, men har også funksjonelle fordeler som gir enklere rengjøring og bedre beskyttelse.
Trykknappene monteres enkelt i et 30 mm hull fordi hodet holdes på plass av en pakning på baksiden når de satt inn i hullet.
På baksiden av hullet monteres en mellomplate som samtidig forbinder trykknappen med jord, før bryterkroppen klikkes på bak og fastgjøres med en enkelt skrue.
Bak på bryterkroppen monteres kontaktelementene og eventuelle lysmoduler og det kan totalt monteres opptil 9 moduler bak på en trykknapp (avhengig av modell).

Serien i metall er meget robust og kan benyttes i en lang rekke industrier.
Kapslingsklassen er IP66, IP67, IP69 (ISO) og IP69K (DIN) og utover det kan trykknappene benyttes i temperaturområder fra -40 til 70 grader Celsius.

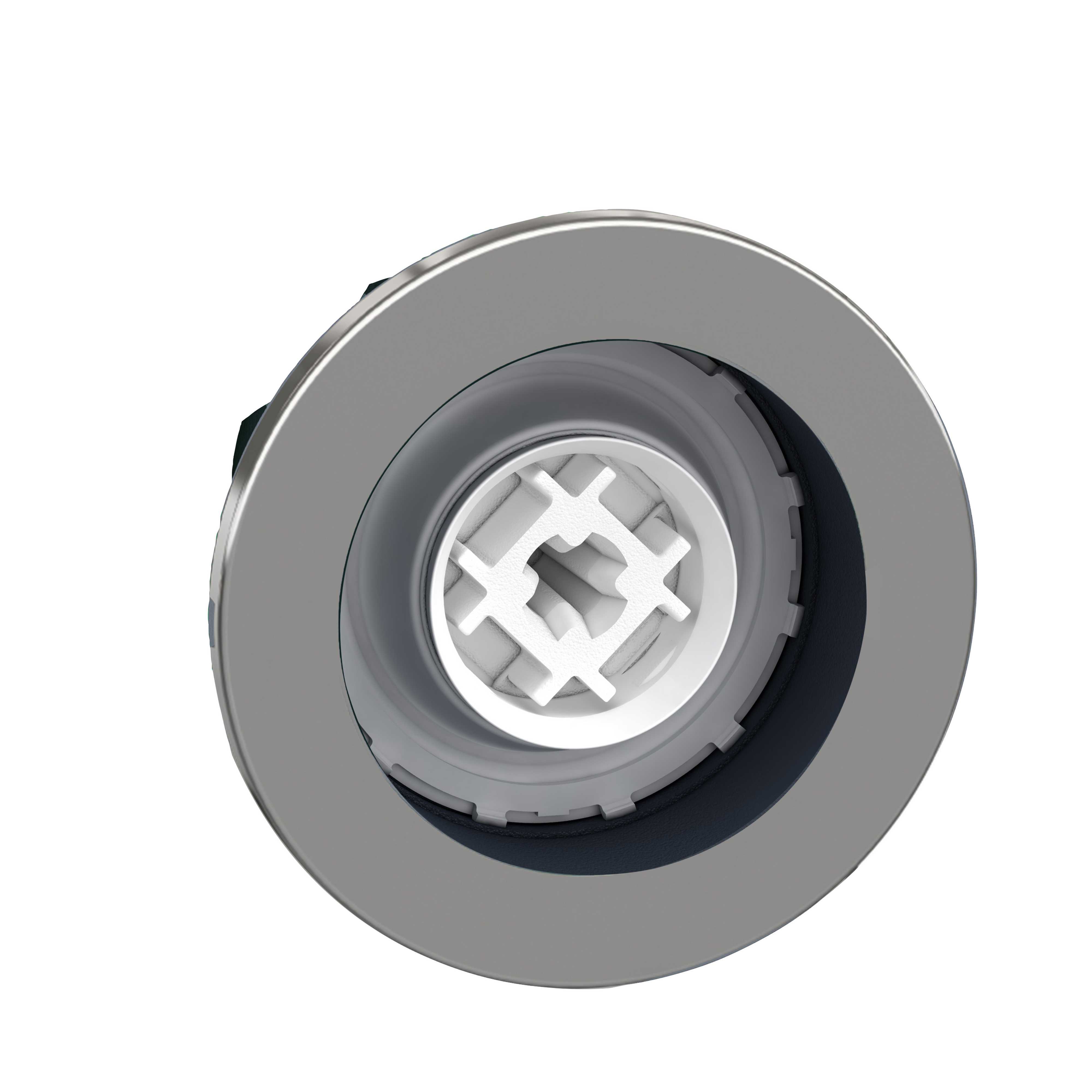

ZB4FA0 er et trykknapphode i metall for flushmontasje med fjærretur og for isetting av løse fargede trykkflater som lett monteres uten bruk av verktøy.
De løse ZBAFx trykkflatene fåes i 6 forskjellige farger med/uten oppmerking eller kan kjøpes som et sett med alle fargene inkludert (ZBAF9).

Til ZB4FA0 brukes en løs bryterkropp (ZB4BZ009) og separate kontaktelementer (ZBE101 eller ZBE102) avhengig av om det ønskes en tilslutning eller brytefunksjon.
Det er også mulig å bruke de komplette kroppene med kontaktelementer fastmontert (ZB4BZ1xx).
Til oppmerking brukes ZBYFxxxx skiltholderne med blanke skilt for individuell gravering.
Alternativt kan det brukes løse skiltholdere ZBZFxx for ZBY0xxxx standard skilt til Harmony serien.

OBS: Det er IKKE mulig å montere flush trykknappene i XAL kontrollstasjoner.
