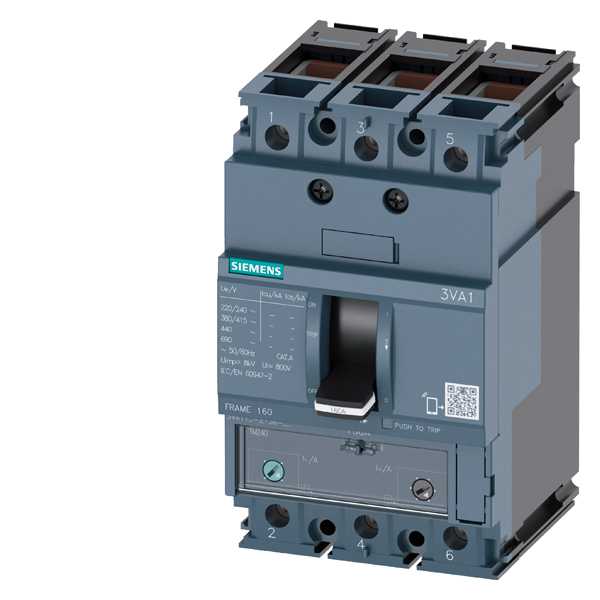

Siemens - 3VA11, 25KA, 3-pol, TM240, IN=40A ,IR=28A ...40A ,II=5...10 X IN , rammeklemme
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell kontinuerlig strøm Iu - 40 A
Nominell verdi kortslutningsbryteevne lcu ved 400 V, 50 Hz - 25 kA
Innstillingsområde for overlastutløser - 28...40 A
Tilkoblingstype hovedstrømkrets - Rammeklemme
Antall poler - 3
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
4042948820445
Elnummer
4329222
Leverandørens varenummer
3VA1140-3EF36-0AA0
Typebeskrivelse
4329222
Nominell kontinuerlig strøm Iu
40 A
Nominell verdi kortslutningsbryteevne lcu ved 400 V, 50 Hz
25 kA
Innstillingsområde for overlastutløser
28...40 A
Tilkoblingstype hovedstrømkrets
Rammeklemme
Antall poler
3
Merkespenningsområde
690...690 V
Innstillingsområde for kortvarig forsinket kortslutningsutløser
-99999...-99999 A
Innstillingsområde for momentan kortslutningsutløser
200...400 A
Apparatkonstruksjon
Innbyggingsapparat, skuffesystem
Integrert jordfeilvern
Nei
Egnet for montasje på DIN-skinne
Ja
Montering på DIN skinne mulig
Ja
Antall hjelpekontakter normalt lukket
0
Antall hjelpekontakter normalt åpne
0
Antall hjelpekontakter som veksler
0
Utløsermelder tilgjengelig
Nei
Med integrert underspenningsutløser
Nei
Plasseringen av tilkoblinger for hovedstrømkrets
Foran
Utførelse av betjeningselement
Vippearm
Komplett apparat med beskyttelsesenhet
Ja
Integrert motordrift
Nei
Motordrift som opsjon
Ja
Beskyttelsesklasse IP
IP40
Effektbryter 3VA1 termisk (for selektivitet benytt 3VA2) | 3VA1 kan benyttes i AC og DC anlegg. Ingen derating opp til 50 grader. Bryterevne Icu ved 415V[ B = 16kA ; N = 25kA ; S = 36kA ; M = 55kA ; H = 70kA ; C = 110kA ] | B = Bolt/kabelskotilkobling [ (3VA10,3VA11 -> max bredde 17mm, max tykkelse 6.5mm.) ; (3VA12 -> max bredde 25mm, max tykkelse 8mm.) ; (3VA13,3VA14 -> max bredde 35mm, max tykkelse 10mm.) ; (3VA15 -> max bredde 50mm, max tykkelse 28mm.)] | R = Rammeklemmer for Cu[ (3VA10,3VA11 -> inkludert klemme for 1.5mm-700mm kabel) ; (3VA13,3VA14 -> inkludert klemme for 35mm-300mm kabel.)] | TM110M -> For starterbskytttelse med fast kortslutnings utløser (Ii). | TM120M -> For starterbskytttelse med justerbar kortslutnings utløser (Ii). | TM210 FTFM -> Med fast termisk (Ir) og kortslutnings utløser (Ii). | TM220 ATFM -> Med justerbar termisk utløser (Ir) og fast kortslutningsutløser (Ii). | TM240 ATAM -> Med justerbar termisk (Ir) og kortslutningsutløser (Ii) | SD100 Lastbryter (uten vern).
