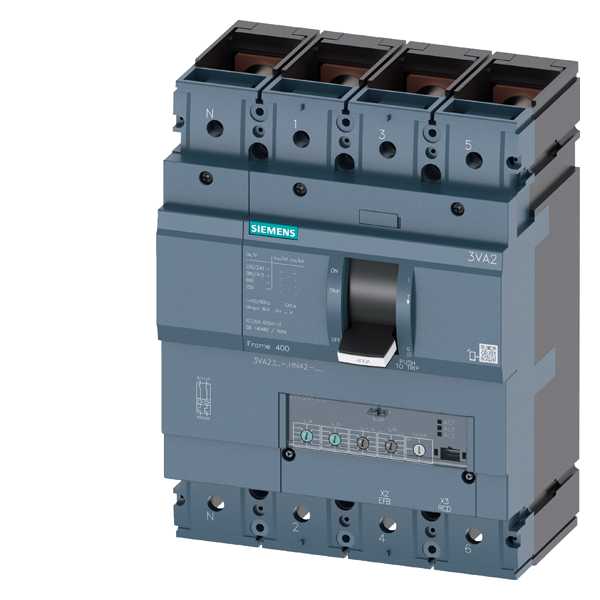

Siemens - MCCB_3VA23_4P_55KA_ETU350,LSI,IN=400A,IR=160A-400A,ISD=1,5-10xIR,II=10xIN,,bolt
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell kontinuerlig strøm Iu - 400 A
Nominell verdi kortslutningsbryteevne lcu ved 400 V, 50 Hz - 55 kA
Innstillingsområde for overlastutløser - 160...400 A
Tilkoblingstype hovedstrømkrets - Skrukobling
Antall poler - 4
Emballasje og betingelser
1 STK
Lagervare
EAN/GTIN
4042948807118
Elnummer
4327967
Leverandørens varenummer
3VA2340-5HN42-0AA0
Typebeskrivelse
4327967
Nominell kontinuerlig strøm Iu
400 A
Nominell verdi kortslutningsbryteevne lcu ved 400 V, 50 Hz
55 kA
Innstillingsområde for overlastutløser
160...400 A
Tilkoblingstype hovedstrømkrets
Skrukobling
Antall poler
4
Merkespenningsområde
690...690 V
Innstillingsområde for kortvarig forsinket kortslutningsutløser
600...4000 A
Innstillingsområde for momentan kortslutningsutløser
4000...4000 A
Apparatkonstruksjon
Innbyggingsapparat, skuffesystem
Integrert jordfeilvern
Nei
Egnet for montasje på DIN-skinne
Ja
Montering på DIN skinne mulig
Ja
Antall hjelpekontakter normalt lukket
0
Antall hjelpekontakter normalt åpne
0
Antall hjelpekontakter som veksler
0
Utløsermelder tilgjengelig
Nei
Med integrert underspenningsutløser
Nei
Plasseringen av tilkoblinger for hovedstrømkrets
Foran
Utførelse av betjeningselement
Vippearm
Komplett apparat med beskyttelsesenhet
Ja
Integrert motordrift
Nei
Motordrift som opsjon
Ja
Beskyttelsesklasse IP
IP40
Effektbryter 3VA2 Elektronisk , selektivitet. For energimåling (Profibus, Profinet, Modbus RTU eller TCP) benytt 500 eller 800-serien. | Bryterevne Icu ved 415V [M = 55kA , H = 85kA , C = 110kA , L = 150kA (25kA ved 690V) , E = 200kA (85 ved 690V)] | B = Bolt/kabelskotilkobling[3VA20;3VA21,3VA22 -> (25mm - 8mm) ; 3VA23,3VA24 -> (35mm - 10mm);3VA25 -> (50mm - 28mm)] | R = Rammeklemmer for Cu[3VA20, 3VA21, 3VA22 -> (6mm2-120mm2) ; 3VA23,3VA24 -> (35mm2-300mm2)]ETU320 LI -> Med justerbar overlast (Ir) og justerbar momentan (Ii) | ETU330 LIG -> Med justerbar overlast (Ir) og justerbar momentan kortslutnings (Ii) og justerbar jordfeil (Ig). | ETU340 ELISA -> Med lett justerbar karakteristikk (karakteristikk tilsvarende knivsikring) | ETU350 LSI -> Med justerbar overlast (Ir), justerbar forsinket kortslutning (Isd) og fast momentan kortslutning (Ii). | ETU310M I , for starterbeskyttelse (kun kortslutning) -> Med justerbar kortslutning (Ii). | ETU 350M LSI , for motorbeskyttelse | Med justerbar overlast (ir), justerbar forsinkelse kortslutning (Isd) og fast momentan kortslutning (Ii) | ETU550 LSI -> Med justerbar overlast (Ir), justerbar forsinket kortslutning (Isd) og justerbar momentan kortslutning (Ii). | ETU 550M LSI , for motorbeskyttelse -> Med justerbar overlast (Ir), justerbar forsinket kortslutning (Isd) og justerbar momentan kortslutning (Ii). ETU560 LSIG -> Med justerbar overlast (Ir), justerbar forsinket kortslutning (Isd), justerbar momentan kortslutning (Ii) og justerbar jordfeil beskyttelse (Ig). | ETU850 LSI -> Med justerbar overlast beskyttelse (Ir), justerbar forsinket kortslutning (Isd) og justerbar momentan kortslutning (Ii). | ETU860 LSIG -> Med justerbar overlast (Ir), justerbar forsinket kortslutning (Isd), justerbar momentan kortslutning (Ii) og justerbar jordfeil (Ig). | ETU 860M , for motorbeskyttelse -> Med justerbar overlast(Ir),justerbar forsinkelse kortslutning (Isd), justerbar momentan kortslutning (Ii) og justerbar jordfeil (Ig)
