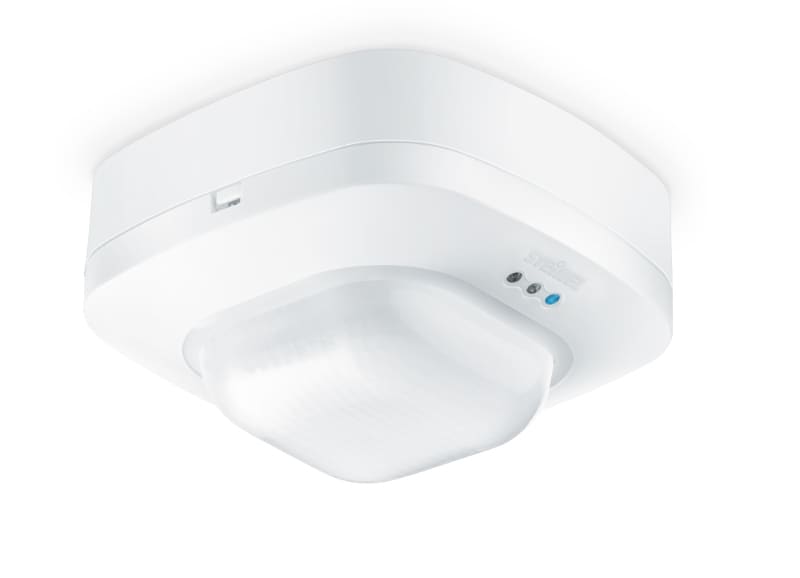

Steinel - Tilstedeværelsesdetektor Control Pro IR Quattro HD Dali Plus AP - 35273
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Modell / utførelse - Presensmelder
Maks rekkevidde i front - 20 m
Maks. innkoblingstid - 60 min
Deteksjonsvinkel horisontal fra/til - 0...360 °
Maks omkoblingseffekt - 2000 W
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
4007841035273
Elnummer
1478641
Leverandørens varenummer
35273
Typebeskrivelse
IR Quattro HD DALI plus AP
Modell / utførelse:
Presensmelder
Maks rekkevidde i front:
20 m
Maks. innkoblingstid:
60 min
Deteksjonsvinkel horisontal fra/til:
0...360 °
Maks omkoblingseffekt:
2000 W
Sensortype:
Passiv infrarød
Med DALI grensesnitt:
Ja
Konstant lysstyring:
Ja
HVAC-styring:
Ja
Tvangstilkobling:
Ja
Tvungen frakobling:
Ja
Husdyrimmun:
nei
Krypstrømsbeskyttelse:
Ja
Bakgrunnsovervåking:
nei
Fungerer i nettverk:
nei
Skannevinkel:
180 °
Optimal montasjehøyde:
2,7 m
Trappehusovervåkning:
nei
Forbikoblingsbryter:
nei
Maks rekkevidde til siden:
20 m
Maks. tilstedeværelsesområde:
64 m²
Diameter detekteringsområde på gulvet:
40 m
Egnet for trådløs overføring:
nei
Fjernstyring:
Ja
Med fjernkontroll:
nei
Responsverdi, justerbar følsomhet:
Ja
Justerbar lysverdi:
Ja
Med signalenhet:
Ja
Lærefunksjon for responsverdiluminositet:
Ja
Dimmefunksjon med dimmerinnsats:
nei
Monteringsmetode:
Andre
Egnet for himling:
Ja
Veggmontering:
nei
Tilkoblingstype:
Skruklemme
Materiale:
Plast
Materialkvalitet:
Duroplast
Halogenfri:
Ja
Overflatebeskyttelse:
Andre
Type overflate:
Matt
Antibakteriell behandling:
nei
Farge:
Hvit
RAL-nummer (lignende):
9003
Gjennomsiktig:
nei
Beskyttelsesklasse IP:
IP20
Spenningstype:
AC
Frekvensområde:
50...60 Hz
Merkespenning fra/til:
220...240 V
Min. innkoblingstid:
5 s
Utkoblingsforsinkelse:
600 s
Innkoblingsforsinkelse:
7200 s
Svingradius sensor, horisontal:
0...0 °
Svingradius sensor, vertikal:
0...0 °
Responsverdi lys:
10...1000 lx
Maks. bytte strøm LED:
500 W
C-last:
Ja
Temperaturområde:
0...40 °C
Antall detekteringssoner:
4800
Maks startstrøm:
10 A
Min. innkoblingsstrøm:
0,01 A
Styrestrøm:
150 mA
Omformer inngang:
nei
Alarmfunksjon:
nei
Med akustisk sensor:
nei
Bredde:
120 mm
Høyde:
120 mm
Dybde:
65 mm
Diameter:
0 mm
Innbyggingsbredde:
0 mm
Innbyggingsdybde:
0 mm
Innbyggingslengde:
0 mm
Innfellingsdiameter:
0 mm
Min. dybde på apparatboks:
0 mm
Med tilkoblingskabel:
nei
Lengde på tilkoblingskabel:
0 mm
Kompatibel med Apple HomeKit:
nei
Kompatibel med Google Assistant:
nei
Kompatibel med Amazon Alexa:
nei
Med IFTTT-støtte:
nei
Bruksområde: Tilstedeværelsesdetektering i lokaler som klasserom, konferanserom, større kontorlokaler, kontorlandskap, matsal osv. Tre DALI-kanaler, samt en potensialfri reléutgang, gir mulighet for å individuelt styre ulike belysningsgrupper etter ønske. Den høyoppløselige HD-linsen gjør det også mulig å benytte DALI Plus for bevegelsesdetektering i høye høyder i f.eks. idrettshall, lager, foajé og industrilokale.
Kapslingsklasse: IP20
Montering: Tak. Innfelt montering. Finnes også for utenpåliggende montering. Monteringshøyde 2,5-10 meter; opptil 3,5 meter for tilstedeværelsesdetektering, samt opptil 10 meter for bevegelsesdetektering.
Tilkobling: Innstikksklemme 8 x 2,5 mm² med integrert strekkavlastning. To eller flere (maks. 10 stk) DALI Plus kan kobles sammen. Ved master-slavekobling skal master-sensoren være av typen DALI Plus og slave-sensoren være med grensesnitt DALI-2 Slave/Input device.
Utførelse: 64 stk DALI-armaturer kan fordeles på tre grupper. Automatisk eller manuell tenning kan tilpasses individuelt til samtlige grupper. Mulig med konstantlys for tre individuelle grupper. Hver DALI-gruppe kan manuelt lysreguleres via tilbakefjærende bryter. En reléutgang for HVAC, Cut-Off eller belysning automatisk ON/OFF eller styrt via brytere.
Sensor: 4800 dekningssoner, kvadratisk høyoppløselig tilstedeværelsesområde 8 x 8 m (sittende personer), dekningsområde for gående personer 20 x 20 m (ikke rett imot sensoren). For eksakt dekningsområde ved ulike monteringshøyder, se tabell i bruksanvisning.
Maksimal belastning: 150 mA DALI Output for tilkobling direkte mot alle armaturer med DALI-driver. Maks. 64 stk DALI-drivere. Utgang med potensialfri kontakt maks. 10 A, dog startstrøm maks. 800 A/200 µS.
Etterlystid/grunnlys: 30 sek-60 min. Ved bruk av grunnlysfunksjon kan grunnlyset (10-50 %) stilles inn mellom 0-60 min eller alltid på.
Konstantlys: Tre lysgrupper ved off-set.
Nabosone-funksjon: To eller flere DALI Plus-sensorer kobles sammen via en styrekabel og kan kommunisere over flere soner. Det er ikke nødvendig å bruke ekstra moduler eller spesielle aktuatorer.
Omgivelsestemperatur: 0°C – +40°C
Spenning: 230/240 V AC, 50 Hz
Mål: 120 x 120 x 65 mm. Innfellingsmål 75 mm, innfellingsmål til fjærfeste 30 mm.
Øvrig: For all konfigurasjon og driftssetting av DALI Plus må fjernkontrollen Smart Remote benyttes. Last ned manual for Smart Remote + DALI Plus. Som slave-sensor kan alle sensorer fra Steinels grensesnitt DALI-2 Slave/Input device benyttes.
