TE Connectivity - SKJØT RT-S3P24A 24C 95-240 - 594258-008
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell spenning U0U (Um) - 12/20 (24) kV
Modell / utførelse - Varmkrymp
Type isolasjonsmateriale - Plast
Antall ledere - 3
Nominellt ledertverrsnitt fra/til - 95...240 mm²
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7070918024194
Elnummer
1167856
Leverandørens varenummer
594258-008
Typebeskrivelse
Skjøter plast 12/24KV
Nominell spenning U0U (Um):
12/20 (24) kV
Modell / utførelse:
Varmkrymp
Type isolasjonsmateriale:
Plast
Antall ledere:
3
Nominellt ledertverrsnitt fra/til:
95...240 mm²
For tilkobling av papir til plastisolerte kabler:
nei
Med jordleder:
Ja
Gruvedriftskonsesjon:
Ja
Med konsentrisk skjerming:
Ja
Egnet for:
N(A)2XY
Forbindelsestilbehør:
Press / crimp forbindelse
Halogenfri:
nei

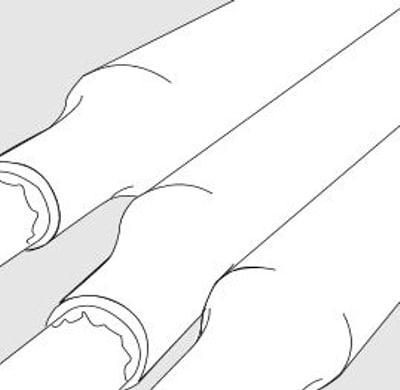

Raytop skjøtesystem er komponert av krympekomponenter med stort krympeforhold, som betyr at en skjøtemodul dekker mange forskjellige tverrsnitt. Presshylsen for lederskjøten dekkes med en feltutjevnende mastik som også benyttes i halvlederavtakene. En feltstyrende krympeslange sikrer kontrollert feltbelastning over skjøten. Isolasjonsnivået opprettholdes ved nedkrymping av en skjermet isolasjonsslange over feltfordelerslangen. Et fortinnet skjermnett sikrer en metallisk skjerming av skjøten. Kabelens skjermtråder skjøtes for kontinuitet av skjermarealet og beskyttes mekanisk og korrosjonsmessig av en utvendig, tykkvegget krympeslange med lim. For kabeltype TSLE , TSLF og TSNE anbefales benytte skjøtesett med krympeflak CWST / CFSM som ytre kappe. Skjøtesettet leveres uten skjøtehylse for 1-leder og 3-leder. Montasjebeskrivelse medfølger. Skjøtesystemet er testet iht VDE 0278, IEC, BS og Raychem PPS 3013. Alle 1-leder skjøtesett leveres pr. fase.
