TE Connectivity - Skjøt 36kV 500-630 - 698309-000
Logg inn eller opprett en konto for å se dine priser og bestille
Grunnleggende spesifikasjoner
Nominell spenning U0U (Um) - 18/30 (36) kV
Modell / utførelse - Varmkrymp
Type isolasjonsmateriale - Plast
Antall ledere - 1
Nominellt ledertverrsnitt fra/til - 500...630 mm²
Emballasje og betingelser
1 STK
Skaffevare
EAN/GTIN
7072658001305
Elnummer
1167828
Leverandørens varenummer
698309-000
Typebeskrivelse
EPKJ-36D/1XU-1XU
Nominell spenning U0U (Um):
18/30 (36) kV
Modell / utførelse:
Varmkrymp
Type isolasjonsmateriale:
Plast
Antall ledere:
1
Nominellt ledertverrsnitt fra/til:
500...630 mm²
For tilkobling av papir til plastisolerte kabler:
nei
Med jordleder:
nei
Gruvedriftskonsesjon:
nei
Med konsentrisk skjerming:
Ja
Egnet for:
N(A)2XY
Forbindelsestilbehør:
Uten
Halogenfri:
nei

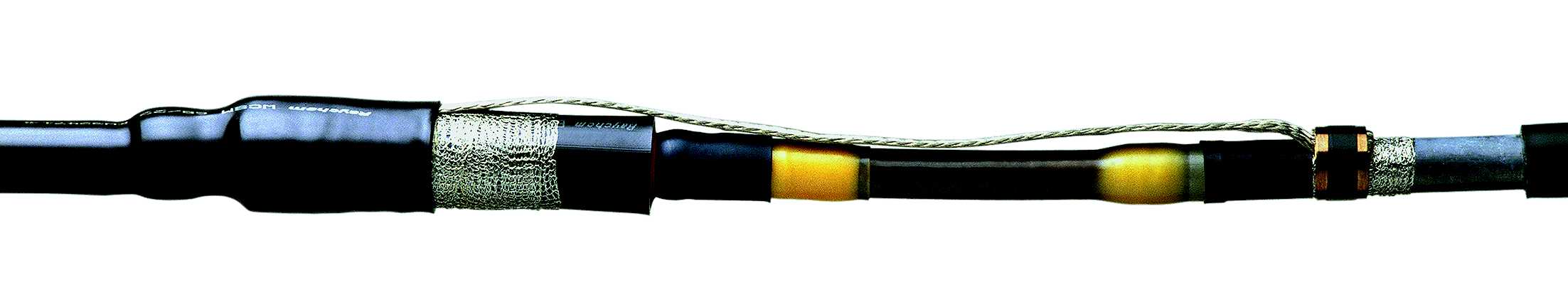

Skjøt for 1-leder 36kV PEX isolert kabel. Raytop skjøtesystem er komponert av krympekomponenter med stort krympeforhold, som betyr at en skjøtemodul dekker mange tverrsnitt. Presshylsen for lederskjøten dekkes med en feltutjevnende mastik som også benyttes i halvlederavtakene. En feltstyrende krympeslange sikrer en kontrollert feltbelastning over skjøten. Isolasjonsnivået opprettholdes ved nedkrymping av en tykkvegget isolasjonsslange samt en tykkvegget skjermet isolasjonsslange over feltfordelerslangen. Et fortinnet skjermnett sikrer en metallisk skjerming av skjøten. Kabelens skjermtråder skjøtes for kontinuitet av skjermarealet og beskyttes mekanisk og korrosjonsmessig av en utvendig, tykkvegget krympeslange med lim. For kabeltype TSLE og TSLF anbefales benyttet krympeflak CFSM i tillegg til standard komponenter. CFSM må bestilles separat. Skjøtesettet leveres uten skjøtehylser. Montasjebeskrivelse medfølger. Skjøtesystemet er testet iht VDE 0278, IEC, BS og Raychem PPS 3013.
